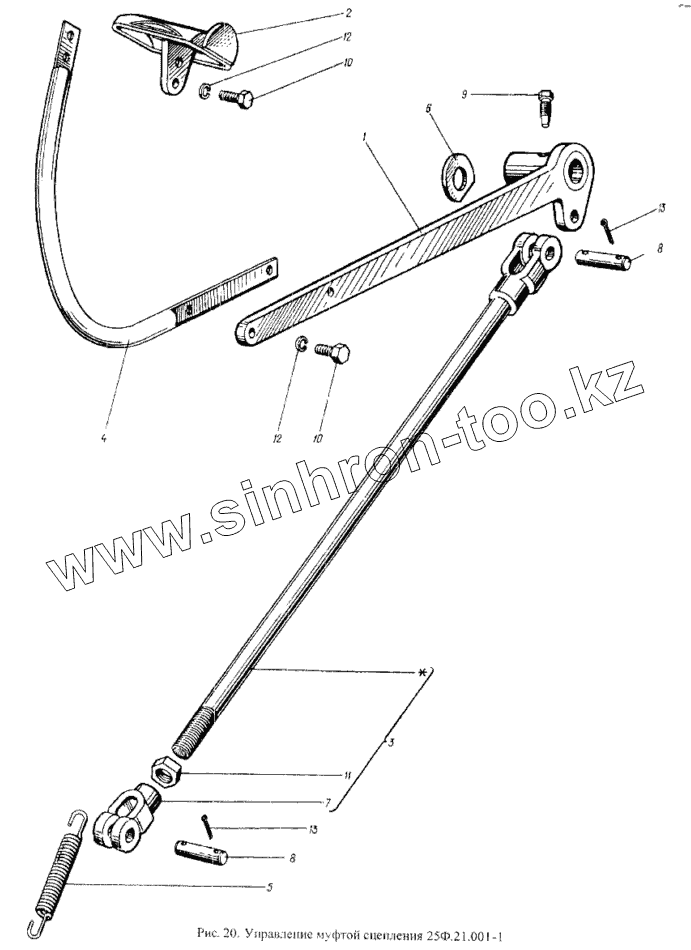

Каталог запасных частей к технике: ХТЗ Т-25Ф. Управление муфтой сцепления 25Ф.21.001-01
1
2
3
4
5
6
7
8
8
9
10
10
11
12
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 25Ф.21.053 | Рычаг | |
| 2 | 25Ф.21.054-1 | Подбашмачник | |
| 3 | 25Ф.21.055 | Тяга | |
| 4 | 25Ф.21.204-1 | Рычаг | |
| 5 | 25Ф.21.211 | Пружина | |
| 6 | 25Ф.37.198 | Шайба | |
| 7 | 25Ф.68.102 | Вилка | |
| 8 | А40-18-01 | Палец | |
| 9 | 125.37.299-01 | Болт | |
| 10 | [Болт М8-6gх20.38.35.019 ГОСТ7796-70] | Болт М8-6gх20.38.35.019 ГОСТ7796-70 | |
| 11 | [Гайка М12-6Н.6.019 ГОСТ5915-70] | Гайка М12-6Н.6.019 ГОСТ5915-70 | |
| 12 | [Шайба 8.65Г.05 ГОСТ6402-70] | Шайба 8.65Г.05 ГОСТ6402-70 | |
| 13 | [Шплинт 4х20.016 ГОСТ397-79] | Шплинт 4х20.016 ГОСТ397-79 |
