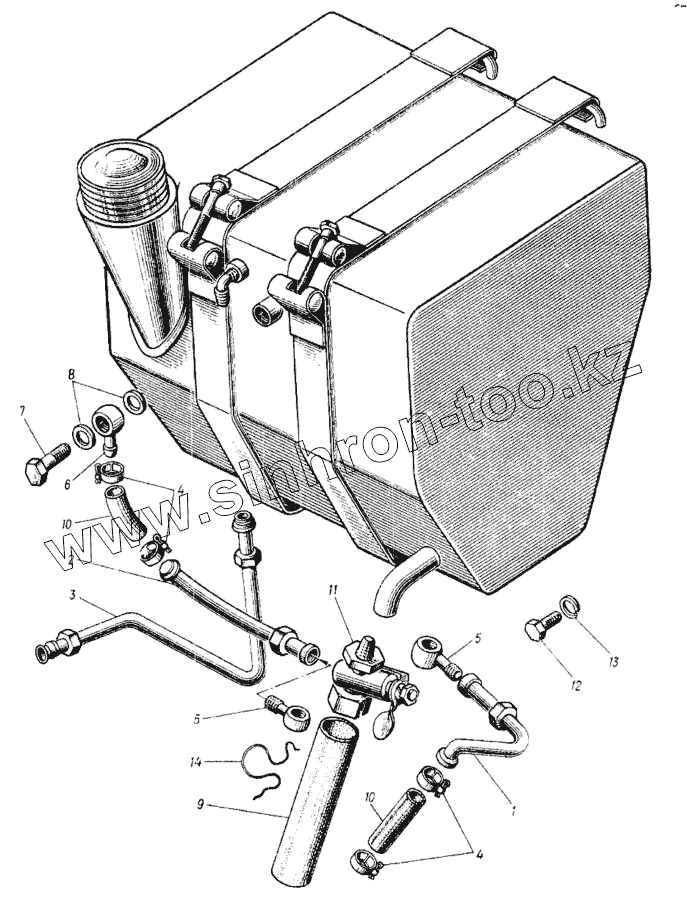

Каталог запасных частей к технике: ХТЗ Т-25Ф. Система топливная 25Ф.50.001-2-01
1
2
3
4
4
5
5
6
7
8
9
10
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 25Ф.50.017-2 | Труба | |
| 2 | 25Ф.50.018-2 | Труба | |
| 3 | 25Ф.50.019-1 | Труба | |
| 4 | ХСА-18 | Хомутик стяжной | |
| 5 | 1В12.02.204 | Угольник поворотный | |
| 6 | 8.03.109 | Угольник поворотный | |
| 7 | А12.01.003-03 | Болт | |
| 8 | 16-006 | Прокладка | |
| 9 | 25Ф.50.108 | Шланг | |
| 10 | 150.00.227 | Шланг | |
| 11 | КР25-1013000 | Кран ПП6-1-0 ОСТ37.001.241-86 | |
| 12 | [Болт М8-6gх20.88.35.019 ГОСТ7796-70] | Болт М8-6gх20.88.35.019 ГОСТ7796-70 | |
| 13 | [Шайба 8.65Г.05 ГОСТ6402-70] | Шайба 8.65Г.05 ГОСТ6402-70 | |
| 14 | [Проволока 1,6-0-С ГОСТ3282-74 (L=150мм)] | Проволока 1,6-0-С ГОСТ3282-74 (L=150мм) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
