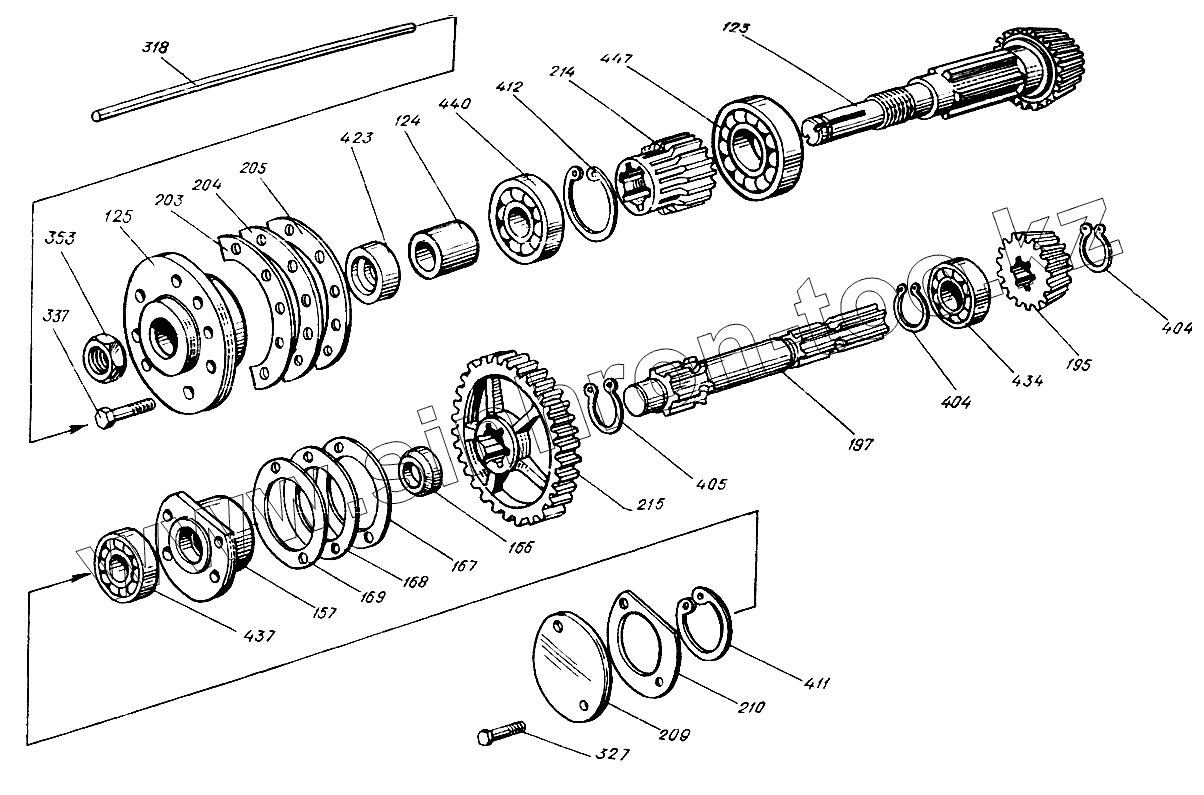

Каталог запасных частей к технике: ХТЗ Т-25Ф. Коробка передач (вал первичный) 25Ф.37.010
123
123
124
124
125
125
157
157
166
166
167
167
168
168
169
169
195
195
197
197
203
203
204
204
205
205
209
209
210
210
214
214
215
215
318
318
327
337
337
353
353
404
404
404
404
405
405
411
411
412
412
423
423
434
434
437
437
440
440
447
447
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| В38 | В38 | Кольцо ГОСТ13942-86 | |
| В38 | В38 | Кольцо ГОСТ13942-86 | |
| [Болт М18-6gх20.88.35.019 ГОСТ7796-70] | [Болт М18-6gх20.88.35.019 ГОСТ7796-70] | Болт М18-6gх20.88.35.019 ГОСТ7796-70 | |
| 123 | 25ФМ.37.102 | Вал первичный | |
| 123 | 25Ф.37.102 | Вал первичный | |
| 124 | 25Ф.37.103 | Втулка | |
| 124 | 25Ф.37.103 | Втулка | |
| 125 | 25Ф.37.104 | Гнездо | |
| 125 | 25Ф.37.104 | Гнездо | |
| 157 | 25Ф.37.151 | Гнездо | |
| 157 | 25Ф.37.151 | Гнездо | |
| 166 | 25Ф.37.160 | Кольцо | |
| 166 | 25Ф.37.160 | Кольцо | |
| 167 | 25Ф.37.161 | Прокладка | |
| 167 | 25Ф.37.161 | Прокладка | |
| 168 | 25Ф.37.161-01 | Прокладка | |
| 168 | 25Ф.37.161-01 | Прокладка | |
| 169 | 25Ф.37.161-02 | Прокладка | |
| 169 | 25Ф.37.161-02 | Прокладка | |
| 195 | 25Ф.37.212 | Шестерня коническая | |
| 195 | 25Ф.37.212 | Шестерня коническая | |
| 197 | 25Ф.37.214 | Вал | |
| 197 | 25Ф.37.214 | Вал | |
| 203 | 25Ф.37.224 | Прокладка | |
| 203 | 25Ф.37.224 | Прокладка | |
| 204 | 25Ф.37.224-01 | Прокладка | |
| 204 | 25Ф.37.224-01 | Прокладка | |
| 205 | 25Ф.37.224-02 | Прокладка | |
| 205 | 25Ф.37.224-02 | Прокладка | |
| 209 | 25Ф.37.236 | Крышка | |
| 209 | 25Ф.37.236 | Крышка | |
| 210 | 25Ф.37.237 | Прокладка | |
| 210 | 25Ф.37.237 | Прокладка | |
| 214 | 25Ф.37.259 | Шестерня | |
| 214 | 25Ф.37.259 | Шестерня | |
| 215 | 25Ф.37.260 | Шестерня | |
| 215 | 25Ф.37.260 | Шестерня | |
| 318 | ПЖ-1,6х500 | Проволока | |
| 318 | ПЖ-1,6х500 | Проволока | |
| 327 | [Болт М8-6gх20.88.35.019 ГОСТ7796-70] | Болт М8-6gх20.88.35.019 ГОСТ7796-70 | |
| 337 | [Болт 3М10-6gх30.88.35.019 ГОСТ7796-70] | Болт 3М10-6gх30.88.35.019 ГОСТ7796-70 | |
| 337 | [Болт 3М10-6gх30.88.35.019 ГОСТ7796-70] | Болт 3М10-6gх30.88.35.019 ГОСТ7796-70 | |
| 353 | [Гайка М27х2-6Н.8.0112 ГОСТ5929-70] | Гайка М27х2-6Н.8.0112 ГОСТ5929-70 | |
| 353 | [Гайка М27х2-6Н.8.0112 ГОСТ5929-70] | Гайка М27х2-6Н.8.0112 ГОСТ5929-70 | |
| 404 | В30 | Кольцо ГОСТ13942-86 | |
| 404 | В30 | Кольцо ГОСТ13942-86 | |
| 405 | В38 | Кольцо ГОСТ13942-86 | |
| 405 | В38 | Кольцо ГОСТ13942-86 | |
| 411 | В62 | Кольцо ГОСТ13943-86 | |
| 411 | В62 | Кольцо ГОСТ13943-86 | |
| 412 | В72 | Кольцо ГОСТ13943-86 | |
| 412 | В72 | Кольцо ГОСТ13943-86 | |
| 423 | [Манжета 1.2-38х58-1 ГОСТ8752-79/ОСТ38.05146-78] | Манжета 1.2-38х58-1 ГОСТ8752-79/ОСТ38.05146-78 | |
| 423 | [Манжета 1.2-38х58-1 ГОСТ8752-79/ОСТ38.05146-78] | Манжета 1.2-38х58-1 ГОСТ8752-79/ОСТ38.05146-78 | |
| 434 | 102506М | Подшипник ГОСТ8328-75 | |
| 434 | 102506М | Подшипник ГОСТ8328-75 | |
| 435 | 110 | Подшипник ГОСТ8338-75 | |
| 437 | 206А | Подшипник ГОСТ8338-75 | |
| 437 | 206А | Подшипник ГОСТ8338-75 | |
| 440 | 306КЗ | Подшипник ГОСТ8338-75 | |
| 440 | 306К3 | Подшипник ГОСТ8338-75 | |
| 447 | 2ВО-308А | Подшипник ТУ37.006.153-89 | |
| 447 | 2ВО-308А | Подшипник ТУ37.006.153-89 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
