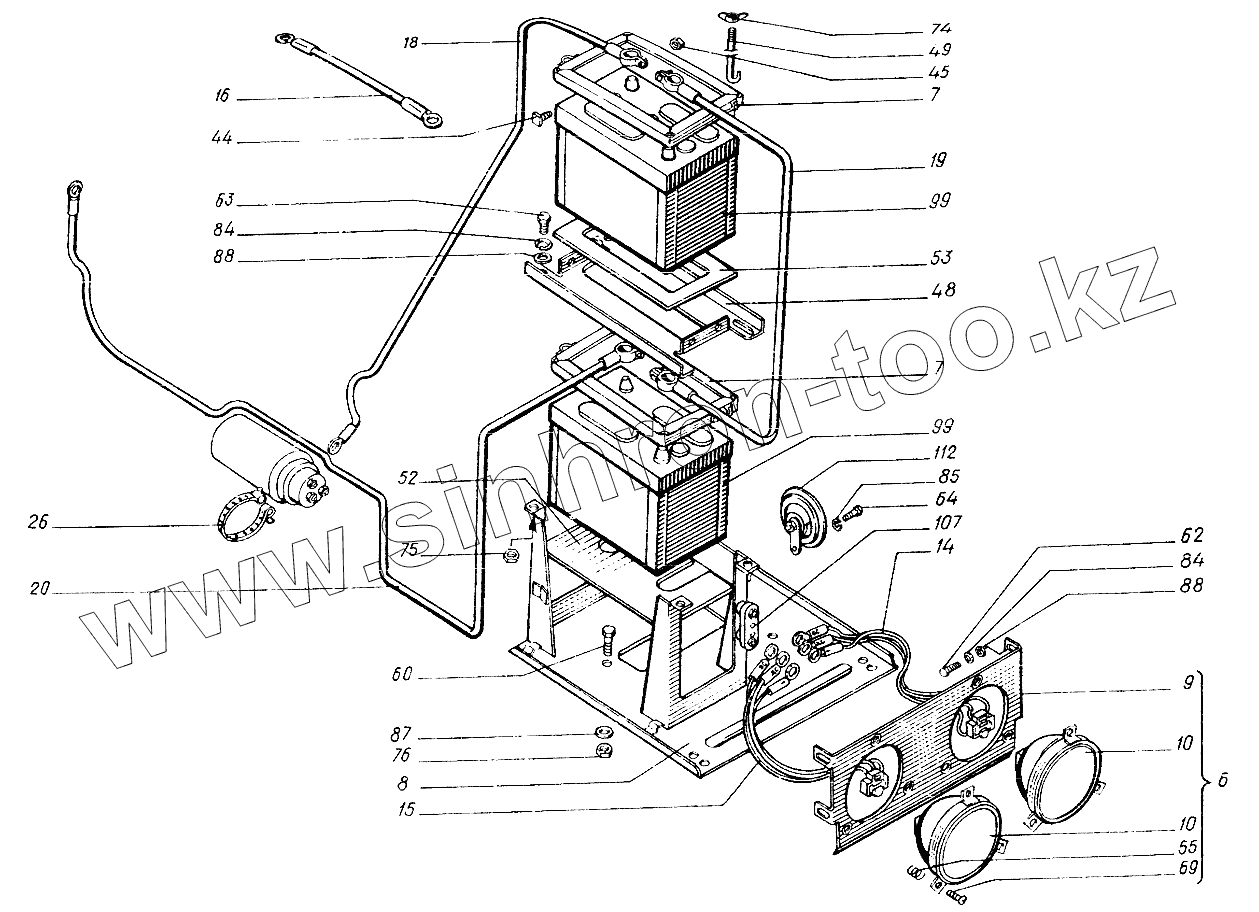

Каталог запасных частей к технике: ХТЗ Т-25Ф. Электрооборудование в носовой части 25Ф.48.017
6
7
7
8
9
10
10
14
15
16
18
19
20
26
44
45
48
49
52
53
55
60
62
62
63
64
69
74
75
76
84
84
85
87
88
88
99
99
107
112
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| [Шайба С6.01.0115 ГОСТ11371-78] | [Шайба С6.01.0115 ГОСТ11371-78] | Шайба С6.01.0115 ГОСТ11371-78 | |
| [Шайба 6.65Г.05 ГОСТ6402-70] | [Шайба 6.65Г.05 ГОСТ6402-70] | Шайба 6.65Г.05 ГОСТ6402-70 | |
| 6 | 25Ф.48.020 | Панель | |
| 7 | 25Ф.48.022 | Рамка | |
| 8 | 25Ф.48.023-1 | Основание | |
| 9 | 25Ф.48.025 | Панель | |
| 10 | 25Ф.48.028 | Фара | |
| 10 | 25Ф.48.028 | Фара | |
| 14 | 25Ф.48.070 | Жгут | |
| 15 | 25Ф.48.073-1 | Жгут | |
| 16 | 25Ф.48.083 | Провод | |
| 18 | 25Ф.48.085 | Провод | |
| 19 | 25Ф.48.086 | Провод | |
| 20 | 25Ф.48.087-1 | Провод | |
| 21 | 25Ф.48.088 | Провод | |
| 26 | 125.48.040 | Лента крепежная в сборе | |
| 44 | 14.48.360 | Болт | |
| 45 | 14.48.361 | Гайка | |
| 48 | 25Ф.48.144 | Постель | |
| 49 | 25Ф.48.155 | Шпилька | |
| 52 | 25Ф.48.171 | Подушка | |
| 53 | 25Ф.48.172 | Прокладка | |
| 55 | 125.20.190 | Пружина | |
| 60 | [Болт М12-6gх35.88.35.019 ГОСТ7796-70] | Болт М12-6gх35.88.35.019 ГОСТ7796-70 | |
| 62 | [Болт М6-6gх16.88.35.019 ГОСТ7798-70] | Болт М6-6gх16.88.35.019 ГОСТ7798-70 | |
| 62 | [Болт М6-6gх16.88.35.019 ГОСТ7798-70] | Болт М6-6gх16.88.35.019 ГОСТ7798-70 | |
| 63 | [Болт М6-6gх20.88.35.019 ГОСТ7798-70] | Болт М6-6gх20.88.35.019 ГОСТ7798-70 | |
| 64 | [Болт М8-6gх16.88.35.019 ГОСТ7798-70] | Болт М8-6gх16.88.35.019 ГОСТ7798-70 | |
| 69 | [Винт ВМ6-6gх22.58.019 ГОСТ17473-80] | Винт ВМ6-6gх22.58.019 ГОСТ17473-80 | |
| 74 | [Гайка М6-6Н.6.019 ГОСТ5915-70] | Гайка М6-6Н.6.019 ГОСТ5915-70 | |
| 75 | [Гайка М6-6Н.6.019 ГОСТ5915-70] | Гайка М6-6Н.6.019 ГОСТ5915-70 | |
| 76 | [Гайка М12-6Н.8.019 ГОСТ5915-70] | Гайка М12-6Н.8.019 ГОСТ5915-70 | |
| 84 | [Шайба 6.65Г.05 ГОСТ6402-70] | Шайба 6.65Г.05 ГОСТ6402-70 | |
| 85 | [Шайба 8.65Г.05 ГОСТ6402-70] | Шайба 8.65Г.05 ГОСТ6402-70 | |
| 87 | [Шайба 12.ОТ.65Г.05 ГОСТ6402-70] | Шайба 12.ОТ.65Г.05 ГОСТ6402-70 | |
| 88 | [Шайба С6.01.0115 ГОСТ11371-78] | Шайба С6.01.0115 ГОСТ11371-78 | |
| 99 | [Батарея аккумуляторная 3СТ-155М ТУ16.729.159-79] | Батарея аккумуляторная 3СТ-155М ТУ16.729.159-79 | |
| 99 | [Батарея аккумуляторная 3СТ-155М ТУ16.729.159-79] | Батарея аккумуляторная 3СТ-155М ТУ16.729.159-79 | |
| 107 | [Панель соединительная 14.3723 ТУ37.003.1356-88] | Панель соединительная 14.3723 ТУ37.003.1356-88 | |
| 112 | [Прибор звуковой сигнальный 3721-01 ТУ37.003.1388-89] | Прибор звуковой сигнальный 3721-01 ТУ37.003.1388-89 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
