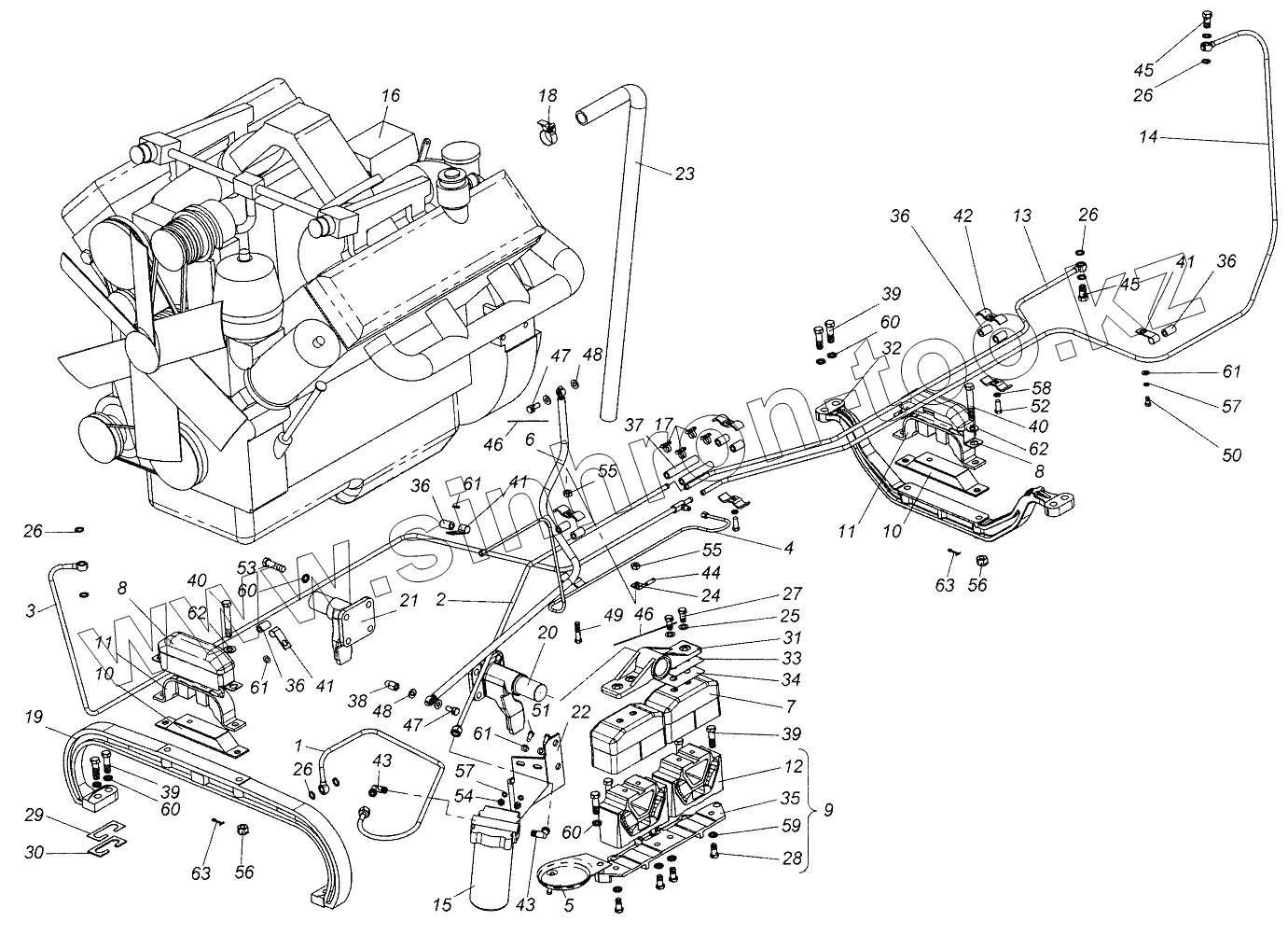

Каталог запасных частей к технике: ХТЗ Т-151К. Установка двигателя
172.00.001-1
1
2
3
4
5
6
7
8
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
26
26
27
28
29
30
31
32
33
34
35
36
36
36
36
37
38
39
39
39
40
40
41
41
41
42
43
43
44
45
45
46
46
47
47
48
48
49
50
51
52
53
54
55
55
56
56
57
57
58
59
60
60
60
60
61
61
61
61
62
62
63
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 172.00.001-1 | 172.00.001-1 | Двигатель ЯМЗ-236Д-3 | |
| 1 | 172.00.011-2 | Труба | |
| 2 | 172.00.012-1 | Труба | |
| 3 | 172.00.013 | Труба | |
| 4 | 172.00.015 | Труба | |
| 5 | 172.00.016 | Лоток | |
| 6 | 172.00.017-1 | Трубка манометра | |
| 7 | 150.00.014А | Кожух защитный | |
| 8 | 150.00.033-1А | Колпак защитный в сборе | |
| 9 | 150.00.064-1 | Кронштейн опорный с подушками | |
| 10 | 150.00.073 | Подушка | |
| 11 | 150.00.074 | Скоба | |
| 12 | 150.00.075 | Подушка | |
| 13 | 153.00.011-1 | Топливопровод | |
| 14 | 153.00.012-1 | Топливопровод | |
| 15 | 204А-1105510-Б | Фильтр грубой очистки | |
| 16 | 236Д-1000313 | Дизель ЯМЗ-236Д-3 | |
| 17 | ХС-18 | Хомутик стяжной | |
| 18 | ХСВА-35 | Хомут | |
| 19 | 172.00.101-1 | Опора передняя | |
| 20 | 172.00.102-1 | Кронштейн левый | |
| 21 | 172.00.102-1-01 | Кронштейн правый | |
| 22 | 172.00.105-1 | Кронштейн | |
| 23 | 172.00.121 | Рукав | |
| 24 | 7.48.202 | Скоба | |
| 25 | 14.57.223 | Шайба штампованная | |
| 26 | 16-006 | Прокладка | |
| 27 | 74.37.437 | Болт | |
| 28 | 74.37.437-01 | Болт | |
| 29 | 120.00.108-1 | Подкладка | |
| 30 | 120.00.108-1-01 | Подкладка | |
| 31 | 150.00.103-5 | Опора | |
| 32 | 150.00.104-1Б | Опора | |
| 33 | 150.00.109 | Прокладка регулировочная | |
| 34 | 150.00.109-01 | Прокладка | |
| 35 | 150.00.169-2А | Кронштейн опорный | |
| 36 | 150.00.182А | Трубка проставочная | |
| 37 | 150.00.227 | Шланг | |
| 38 | 150.00.230 | Штуцер | |
| 39 | 150.00.246 | Болт по ГОСТ 7796-62 | |
| 40 | 150.00.257 | Болт | |
| 41 | 150.00.271 | Скоба | |
| 42 | 150.55.191 | Прижим | |
| 43 | 151.64.221 | Угольник конечный | |
| 44 | 151.64.283-02 | Трубка | |
| 45 | А12.01.003-03 | Болт | |
| 46 | ПЖ-1,6х160 | Проволока | |
| 47 | БПУ-10 | Болт | |
| 48 | ШПУ-10 | Шайба поворотного угольника | |
| 49 | М10х40.7795 | Болт | |
| 50 | М8х16.7796 | Болт | |
| 51 | М8х25.7796 | Болт | |
| 52 | М10х25.7796 | Болт | |
| 53 | М14х40.7796 | Болт | |
| 54 | М8.5915 | Гайка | |
| 55 | М10.5915 | Гайка | |
| 56 | М14х1,5.5918 | Гайка | |
| 57 | 8 65Г.6402 | Шайба | |
| 58 | 10 65Г.6402 | Шайба | |
| 59 | 12ОТ 65Г.6402 | Шайба | |
| 60 | 14ОТ 65Г.6402 | Шайба | |
| 61 | 8.04.11371 | Шайба | |
| 62 | 14.04.11371 | Шайба | |
| 63 | 3,2х25.397 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
