Каталог запасных частей к технике: ХТЗ Т-151К. Электрооборудование и приборы
1
1
1
1
1
1
1
1
2
2
3
4
5
6
7
8
8
9
10
11
12
13
14
14
14
15
16
17
18
18
18
19
20
20
20
20
20
20
20
21
21
21

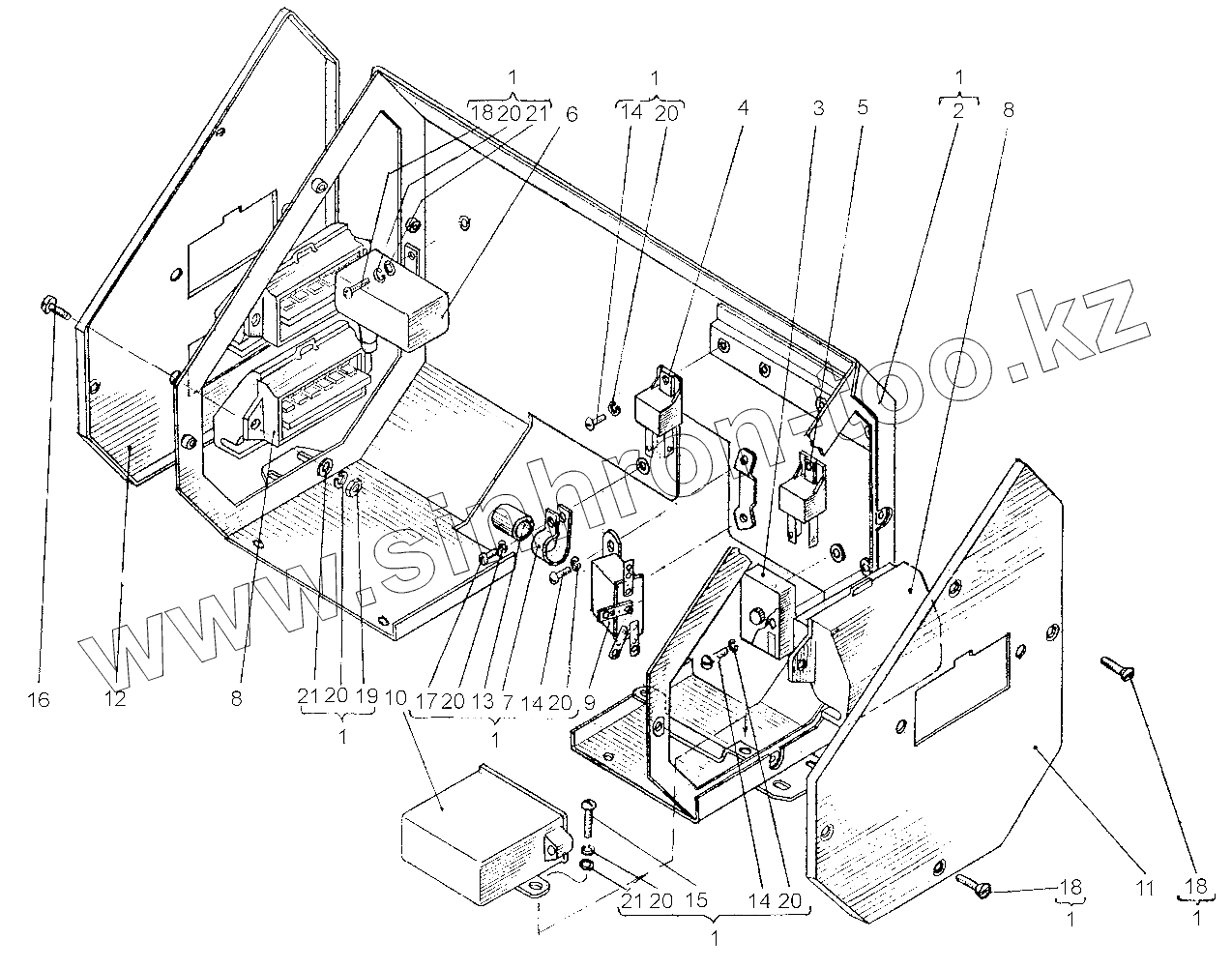

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 120.48.026 | Панель приборов | |
| 1 | 170.48.026 | Панель приборов | |
| 2 | 170.48.048 | Панель приборов | |
| 2 | 120.48.048 | Панель приборов | |
| 3 | 11.3722 | Блок предохранителей | |
| 4 | 111.3747.010 | Реле | |
| 5 | 113.3747.010 | Реле | |
| 6 | 01179712 | Реле времени накаливания свечи | |
| 7 | Х01.27х9 | Хомут | |
| 8 | ПР120-3722000 | Блок предохранителей | |
| 9 | РС502Д-3721000 | Реле | |
| 10 | РС950П-3726010 | Прерыватель | |
| 11 | 120.48.208 | Боковина левая | |
| 12 | 120.48.209 | Боковина правая | |
| 13 | 150.55.189 | Трубка резиновая | |
| 14 | М6х10.17473 | Винт | |
| 15 | М6х14.17473 | Винт | |
| 16 | М6х18.17473 | Винт | |
| 17 | М8х12.17473 | Винт | |
| 18 | М6х14.17475 | Винт (d=6, l=14, L0=14, H=3, D=11) | |
| 19 | М6.5915 | Гайка | |
| 20 | 6 65Г.6402 | Шайба | |
| 21 | 6.04.11371 | Шайба |
