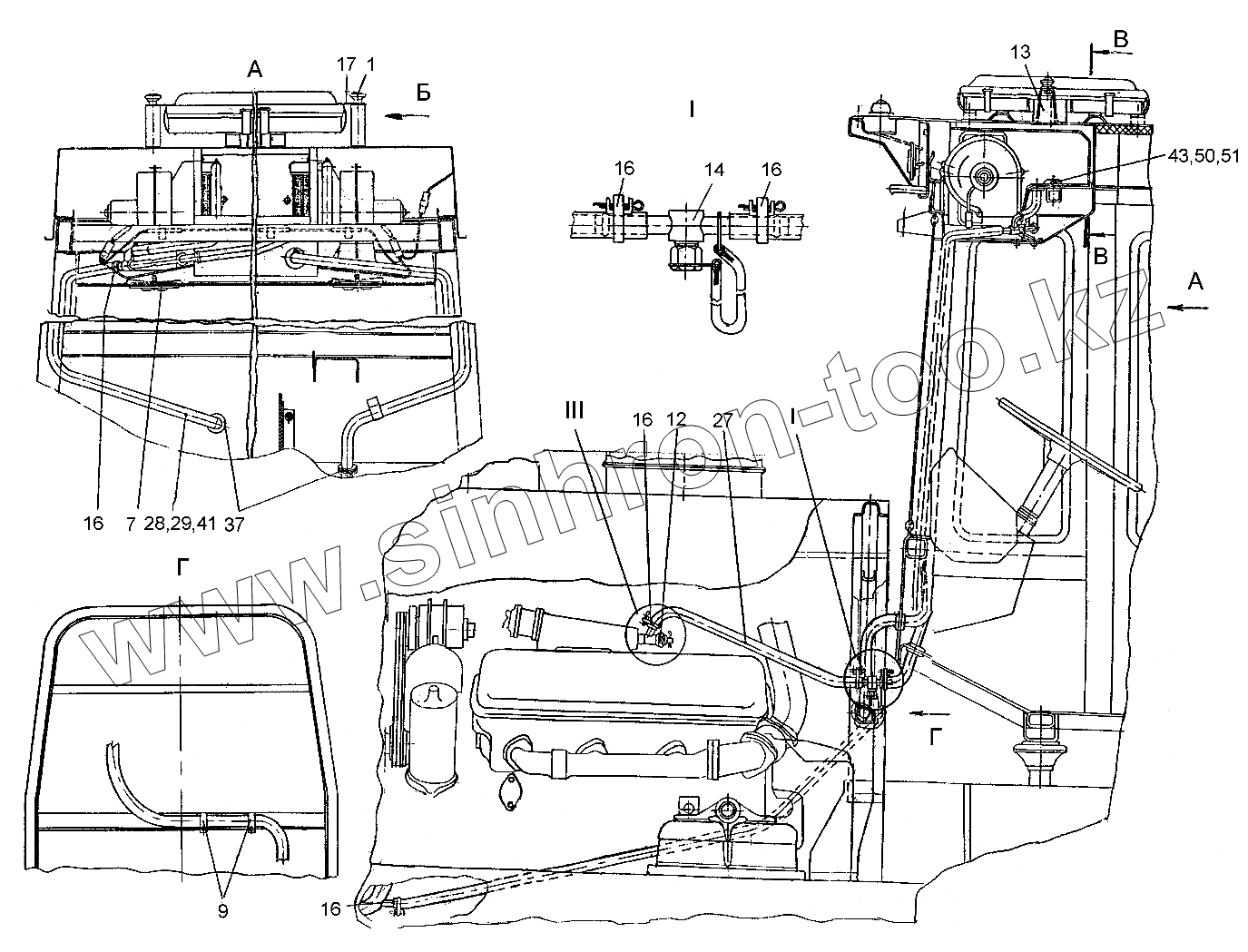

Каталог запасных частей к технике: ХТЗ Т-151К. Арматура отопительная
170.66.002
151.66.002-1
173.66.002
172.66.002
1
7
9
12
13
14
16
16
16
16
16
17
27
28
29
37
41
43
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 170.66.002 | 170.66.002 | Арматура отопительная | |
| 151.66.002-1 | 151.66.002-1 | Арматура отопительная | |
| 173.66.002 | 173.66.002 | Арматура отопительная | |
| 172.66.002 | 172.66.002 | Арматура отопительная | |
| 1 | 74.47.082 | Кнопка в сборе | |
| 2 | 120.66.020-1 | Блок фильтров | |
| 3 | 120.66.021 | Корпус фильтров | |
| 4 | 120.66.026-2 | Тройник | |
| 5 | 120.66.040-2-02 | Вентилятор-отопитель | |
| 6 | 120.66.048 | Корпус | |
| 7 | 120.66.050 | Воздухораспределитель | |
| 8 | 120.66.058-1 | Колесо | |
| 9 | 125.48.040 | Лента крепежная в сборе | |
| 10 | 150.67.035 | Радиатор отопителя | |
| 11 | 150.95.060-2 | Фильтр | |
| 12 | 170.66.015 | Кран | |
| 13 | 170.66.027 | Горловина | |
| 14 | 171.66.010 | Тройник | |
| 15 | ДП77-12/40 | Электродвигатель | |
| 16 | ХС-28 | Хомутик стяжной | |
| 17 | 74.47.554 | Шайба стопорная | |
| 18 | 120.66.155 | Втулка | |
| 19 | 120.66.156 | Гайка | |
| 20 | 120.66.204 | Зацеп | |
| 21 | 120.66.402 | Шланг | |
| 22 | 120.66.402-01 | Шланг | |
| 23 | 120.66.407-1 | Прижим | |
| 24 | 120.66.435 | Прокладка | |
| 25 | 125.47.187 | Упор резиновый | |
| 26 | 150.66.120 | Винт | |
| 27 | 150А.67.103-01 | Трубка подачи | |
| 28 | 150А.67.103-05 | Трубка | |
| 29 | 150А.67.103-06 | Трубка | |
| 30 | 150.67.205 | Шайба | |
| 31 | 150.67.216 | Прокладка | |
| 32 | 150.67.232-1А | Кожух | |
| 33 | 150.67.233-1А | Кожух | |
| 34 | 150.67.234-01 | Корпус | |
| 35 | 150.67.242 | Прокладка | |
| 36 | 150.95.368 | Уплотнитель | |
| 37 | 150М.95.922 | Втулка | |
| 38 | 163.66.119 | Угольник | |
| 39 | 170.66.104 | Уплотнитель | |
| 40 | 171.66.103 | Трубка | |
| 41 | 172.66.103 | Трубка | |
| 42 | ОТ2.13.066 | Прокладка | |
| 43 | М8х20.7796 | Болт | |
| 44 | М6х12.7798 | Болт | |
| 45 | М5х16.17473 | Винт | |
| 46 | М6.5915 | Гайка | |
| 47 | М5.5927 | Гайка | |
| 48 | 5 65Г.6402 | Шайба | |
| 49 | 6 65Г.6402 | Шайба | |
| 50 | 8 65Г.6402 | Шайба | |
| 51 | 8.04.11371 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
