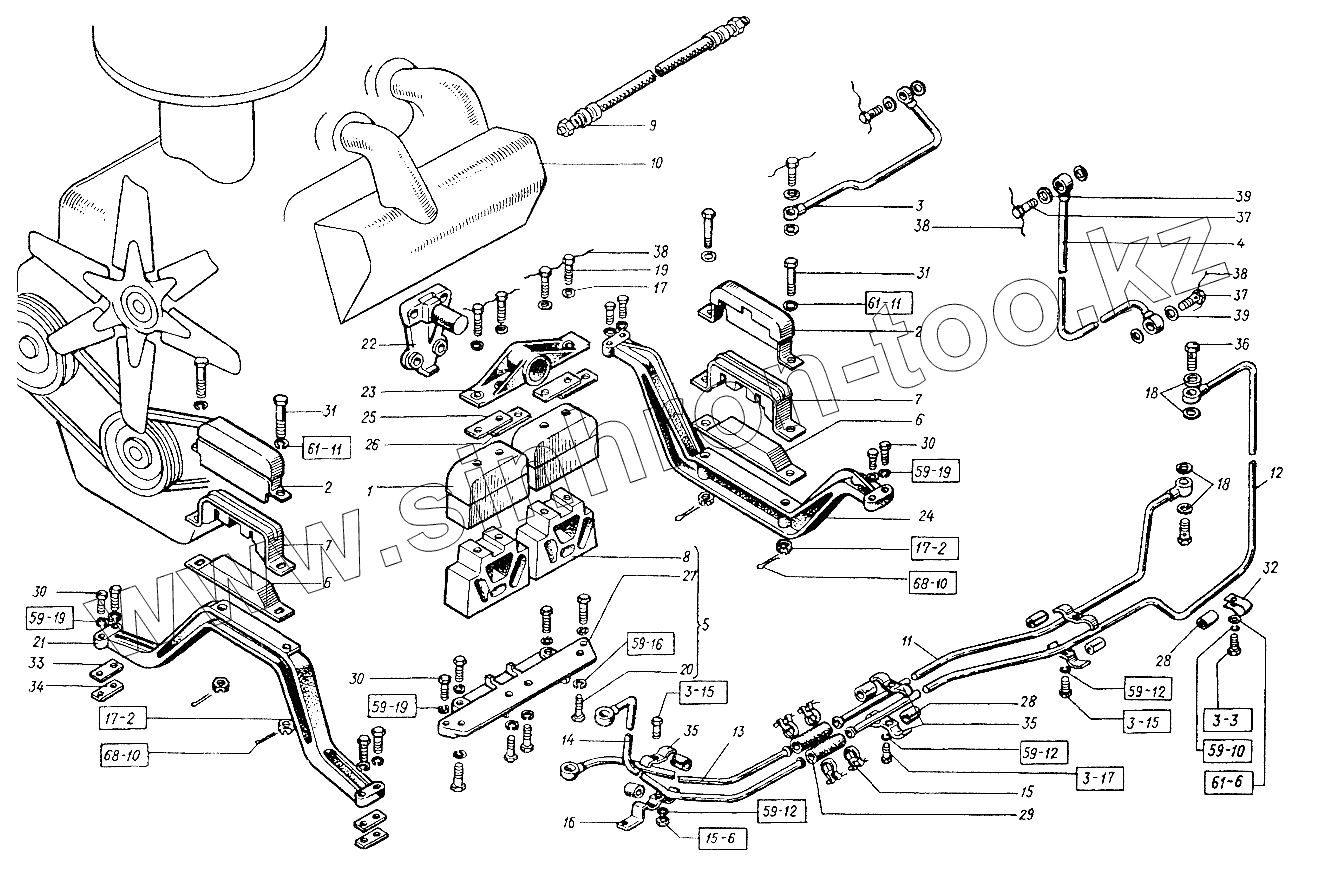

Каталог запасных частей к технике: ХТЗ Т-151К-08. Установка дизеля
3,2x25.397
3,2x25.397
8.04.11371
8.65Г.6402
14.04.11371
14.04.11371
140Т.65Г.6402
140Т.65Г.6402
140Т.65Г.6402
120Т.65Г.6402
10.65Г.6402
10.65Г.6402
10.65Г.6402
151К.00.001-03
151К.00.001
М14х1,5.5918
М14х1,5.5918
М10.5915
М8х16.7796
М10x35.7796
М10x25.7796
М10x25.7796
1
2
2
3
4
5
6
6
7
7
8
9
10
10
11
12
13
13
14
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
28
29
30
30
30
31
31
32
33
34
35
35
36
37
37
38
38
38
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3,2x25.397 | 3,2x25.397 | Шплинт | |
| 8.04.11371 | 8.04.11371 | Шайба | |
| 8.65Г.6402 | 8.65Г.6402 | Шайба | |
| 14.04.11371 | 14.04.11371 | Шайба | |
| 140Т.65Г.6402 | 140Т.65Г.6402 | Шайба (d=14,2, b=S=4,5) | |
| 120Т.65Г.6402 | 120Т.65Г.6402 | Шайба (d=12,2, b=S=4) | |
| 10.65Г.6402 | 10.65Г.6402 | Шайба | |
| 151К.00.001-03 | 151К.00.001-03 | Дизель СМД-63А | |
| 151К.00.001 | 151К.00.001 | Дизель СМД-62А | |
| М14х1,5.5918 | М14х1,5.5918 | Гайка | |
| М10.5915 | М10.5915 | Гайка | |
| М8х16.7796 | М8х16.7796 | Болт | |
| М10x35.7796 | М10x35.7796 | Болт | |
| М10x25.7796 | М10x25.7796 | Болт | |
| 1 | 150.00.014А | Кожух защитный | |
| 2 | 150.00.033-1А | Колпак защитный в сборе | |
| 3 | 150.00.049-1 | Шланг в сборе | |
| 4 | 150.00.062-1 | Трубка от КП к нанометру | |
| 5 | 150.00.064-1 | Кронштейн опорный с подушками | |
| 6 | 150.00.073 | Подушка | |
| 7 | 150.00.074 | Скоба | |
| 8 | 150.00.075 | Подушка | |
| 9 | 150.00.076-07 | Трубка | |
| 10 | 62А-00001.00 | Дизель СМД-62А | |
| 10 | 63А-00001.00 | Дизель СМД-63А | |
| 11 | 153.00.011-1 | Топливопровод | |
| 12 | 153.00.012-1 | Топливопровод | |
| 13 | 153.00.015-1 | Топливопровод | |
| 13 | 153.00.015-2 | Топливопровод | |
| 14 | 153.00.016-1 | Топливопровод | |
| 14 | 153.00.016 | Топливопровод | |
| 15 | ХС-18 | Хомутик стяжной | |
| 16 | 151.00.110 | Кронштейн | |
| 17 | 14.57.223 | Шайба штампованная | |
| 18 | 16-006 | Прокладка | |
| 19 | 74.37.437 | Болт | |
| 20 | 74.37.437-01 | Болт | |
| 21 | 150.00.101-2 | Опора двигателя передняя | |
| 22 | 150.00.102-1 | Кронштейн | |
| 23 | 150.00.103-5 | Опора | |
| 24 | 150.00.104-1А | Опора коробки передач | |
| 25 | 150.00.109 | Прокладка регулировочная | |
| 26 | 150.00.109-01 | Прокладка | |
| 27 | 150.00.169-2А | Кронштейн опорный | |
| 28 | 150.00.182А | Трубка проставочная | |
| 29 | 150.00.227 | Шланг | |
| 30 | 150.00.246 | Болт по ГОСТ 7796-62 | |
| 31 | 150.00.257 | Болт | |
| 32 | 150.00.271 | Скоба | |
| 33 | 150.00.272 | Прокладка регулировочная | |
| 34 | 150.00.272-01 | Прокладка | |
| 35 | 150.55.191 | Прижим | |
| 36 | А12.01.003-03 | Болт | |
| 37 | БПУс-10 | Болт поворотного угольника | |
| 38 | ПЖ-1,6х160 | Проволока | |
| 39 | ШПУ-10 | Шайба поворотного угольника |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
