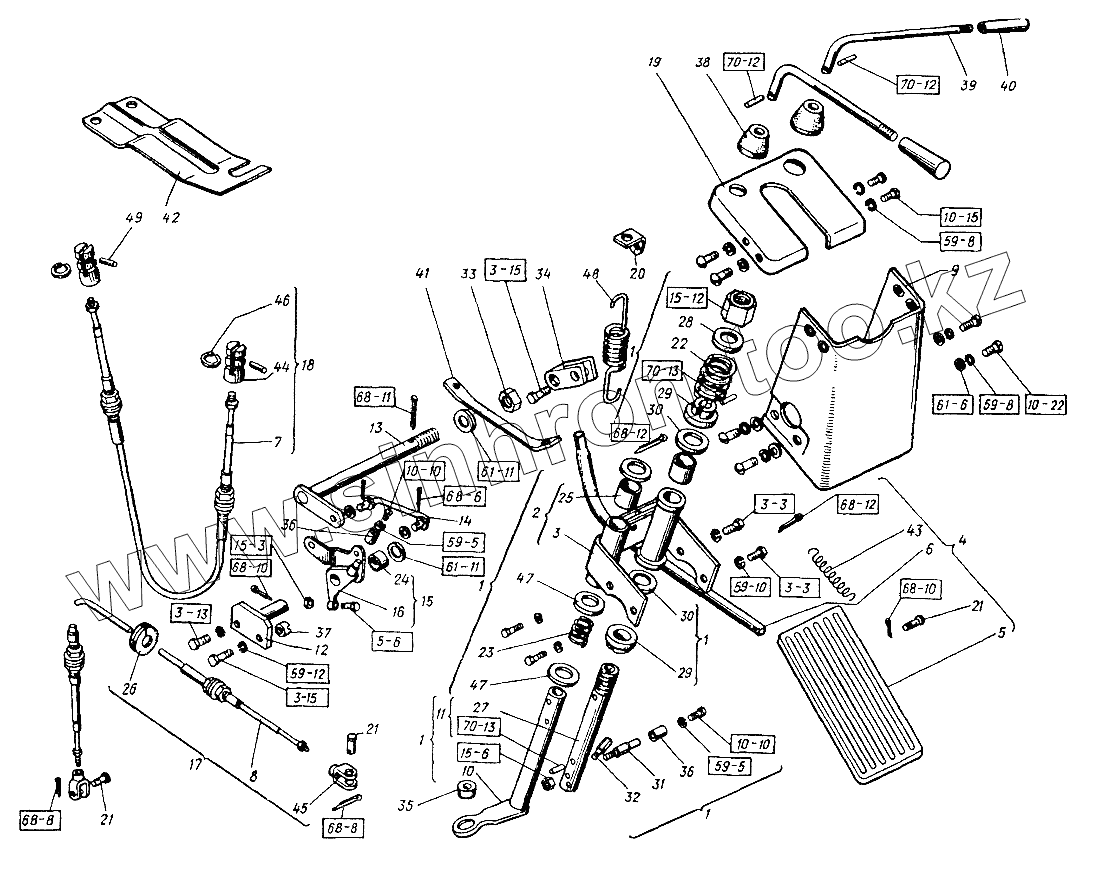

Каталог запасных частей к технике: ХТЗ Т-151К-08. Управление подачей топлива и коробкой передач
8.04.11371
3,2x25.397
3,2x25.397
3,2x20.397
3,2x20.397
3,2x30.397
М10.5915
8.65Г.6402
5.65Г.6402
5.65Г.6402
14.04.11371
14.04.11371
10.65Г.6402
151М.20.001
М6.5915
2,2x16.397
4x25.397
4x25.397
3.6x20.3128
3.6x20.3128
М10х16.7796
М10x25.7796
М10x25.7796
М6х25.7798
М8х16.7796
М8х16.7796
М5х12.17473
М5х12.17473
М6х12.17473
М8х16.17473
М10.5915
6.65Г.6402
6.65Г.6402
3.6x25.3128
3.6x25.3128
М18х1,5.5915
1
1
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
22
23
24
25
26
27
28
29
29
30
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
46
47
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8.04.11371 | 8.04.11371 | Шайба | |
| 3,2x25.397 | 3,2x25.397 | Шплинт | |
| 3,2x20.397 | 3,2x20.397 | Шплинт | |
| 3,2x30.397 | 3,2x30.397 | Шплинт (d=2,7 D=5,7, L=30) | |
| М10.5915 | М10.5915 | Гайка | |
| 8.65Г.6402 | 8.65Г.6402 | Шайба | |
| 5.65Г.6402 | 5.65Г.6402 | Шайба | |
| 14.04.11371 | 14.04.11371 | Шайба | |
| 10.65Г.6402 | 10.65Г.6402 | Шайба | |
| 151М.20.001 | 151М.20.001 | Управление подачей топлива и коробкой передач | |
| М6.5915 | М6.5915 | Гайка | |
| 2,2x16.397 | 2,2x16.397 | Шплинт (d=2, D=3,5, L=16) | |
| 4x25.397 | 4x25.397 | Шплинт | |
| 3.6x20.3128 | 3.6x20.3128 | Штифт (d=6, L=20) | |
| М10х16.7796 | М10х16.7796 | Болт | |
| М10x25.7796 | М10x25.7796 | Болт | |
| М6х25.7798 | М6х25.7798 | Болт | |
| М8х16.7796 | М8х16.7796 | Болт | |
| М5х12.17473 | М5х12.17473 | Винт | |
| М6х12.17473 | М6х12.17473 | Винт | |
| М8х16.17473 | М8х16.17473 | Винт | |
| М10.5915 | М10.5915 | Гайка | |
| 6.65Г.6402 | 6.65Г.6402 | Шайба | |
| 3.6x25.3128 | 3.6x25.3128 | Штифт (d=6, L=25) | |
| М18х1,5.5915 | М18х1,5.5915 | Гайка (d=18, H=15, S=27) | |
| 1 | 151М.20.014 | Мостик управления | |
| 2 | 151М.20.015 | Мостик управления | |
| 3 | 151М.20.016 | Мостик управления | |
| 4 | 151М.20.024 | Педаль | |
| 5 | 151М.20.026 | Накладка педали | |
| 6 | 151М.20.027 | Рычаг | |
| 7 | 23.588.1.12.00 | Трос (L=1100) | |
| 8 | 23.588.1.12.00 | Трос (L=1100) | |
| 9 | 150М.20.012 | Кожух | |
| 10 | 150М.20.018 | Вал | |
| 11 | 150М.20.019 | Вал | |
| 12 | 150М.20.020 | Опора | |
| 13 | 150М.20.028 | Вал | |
| 14 | 150М.20.030 | Тяга | |
| 15 | 150М.20.041 | Рычаг | |
| 16 | 150М.20.043 | Рычаг | |
| 17 | 150М.20.050 | Трос | |
| 18 | 150М.20.050-01 | Трос | |
| 19 | 151М.20.102 | Крышка | |
| 20 | 5.02.149 | Зацеп | |
| 21 | 54.20.405 | Палец | |
| 22 | 74.00.490Б | Пружина | |
| 23 | 77.60.629 | Пружина фиксатора | |
| 24 | 125.20.112 | Втулка | |
| 25 | 125.21.254 | Втулка | |
| 26 | 125.48.233 | Втулка | |
| 27 | 150М.20.112 | Вал | |
| 28 | 150М.20.114 | Шайба | |
| 29 | 150М.20.115 | Диск | |
| 30 | 150М.20.119 | Шайба | |
| 31 | 150М.20.120 | Шпилька | |
| 32 | 150М.20.122 | Шпилька | |
| 33 | 150М.20.129 | Гайка | |
| 34 | 150М.20.131 | Переходник | |
| 35 | 150М.20.134 | Упор | |
| 36 | 150М.20.135 | Втулка | |
| 37 | 150М.20.136 | Гайка | |
| 38 | 150М.20.150 | Колпачок | |
| 39 | 150М.20.151 | Опора | |
| 40 | 150М.20.152 | Ручка | |
| 41 | 150М.20.168 | Тяга | |
| 42 | 150М.20.169 | Кронштейн | |
| 43 | 150.20.174А | Пружина | |
| 44 | 150М.97.121-01 | Вилка | |
| 45 | 150.97.121-07 | Вилка | |
| 46 | 150М.97.122 | Кольцо | |
| 47 | 151.37.383 | Шайба | |
| 48 | 151.64.172 | Пружина | |
| 49 | 151М.97.123 | Штифт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
