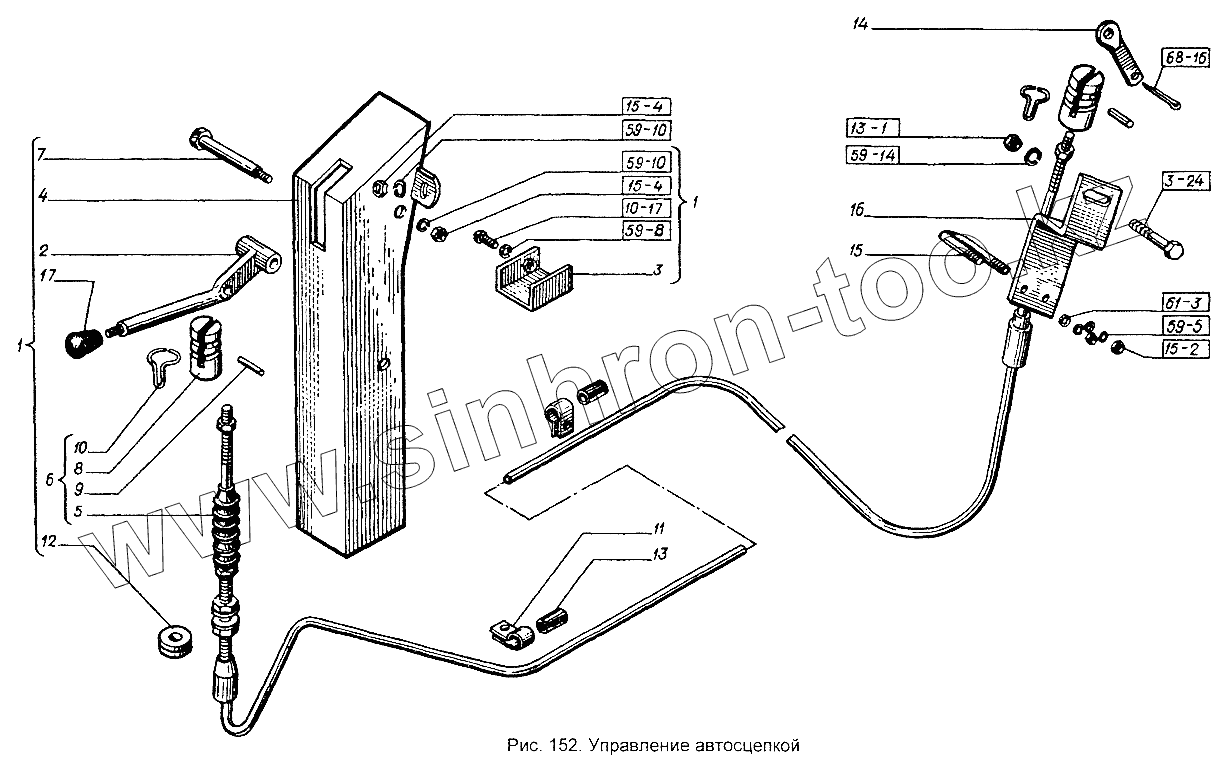

Каталог запасных частей к технике: ХТЗ Т-151К-08. Управление автосцепкой

Тип техники

Марка

Модель

Схема

5x36.397

8.65Г.6402

8.65Г.6402

6.65Г.6402

5.04.11371

5.65Г.6402

12.65Г.6402

151М.97.012

М8.5915

М8.5915

М5.5915

М12.2526

М6х16.17473

М12х30.7796

1

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
5x36.397	5x36.397		Шплинт
8.65Г.6402	8.65Г.6402		Шайба
6.65Г.6402	6.65Г.6402		Шайба
5.04.11371	5.04.11371		Шайба
5.65Г.6402	5.65Г.6402		Шайба
12.65Г.6402	12.65Г.6402		Шайба
151М.97.012	151М.97.012		Управление автосцепкой
М8.5915	М8.5915		Гайка
М5.5915	М5.5915		Гайка
М12.2526	М12.2526		Гайка (d=12, H=7, S=17)
М6х16.17473	М6х16.17473		Винт
М12х30.7796	М12х30.7796		Болт
1	151М.97.014-1		Кожух
2	151М.97.015		Рычаг
3	151М.97.017		Упор
4	151М.97.018		Кожух
5	23.588.2.3.2.00-03		Трос
6	153.97.011		Трос
7	151М.97.104		Ось
8	151М.97.121А-07		Вилка
9	151М.97.123		Штифт
10	151М.97.125		Стопор
11	74.48.166		Скоба
12	125.48.233		Втулка
13	150.00.182А		Трубка проставочная
14	150.97.114-1		Палец
15	153.97.103		Скоба
16	153.97.112		Кронштейн
17	А13.05.000		Рукоятка управления
