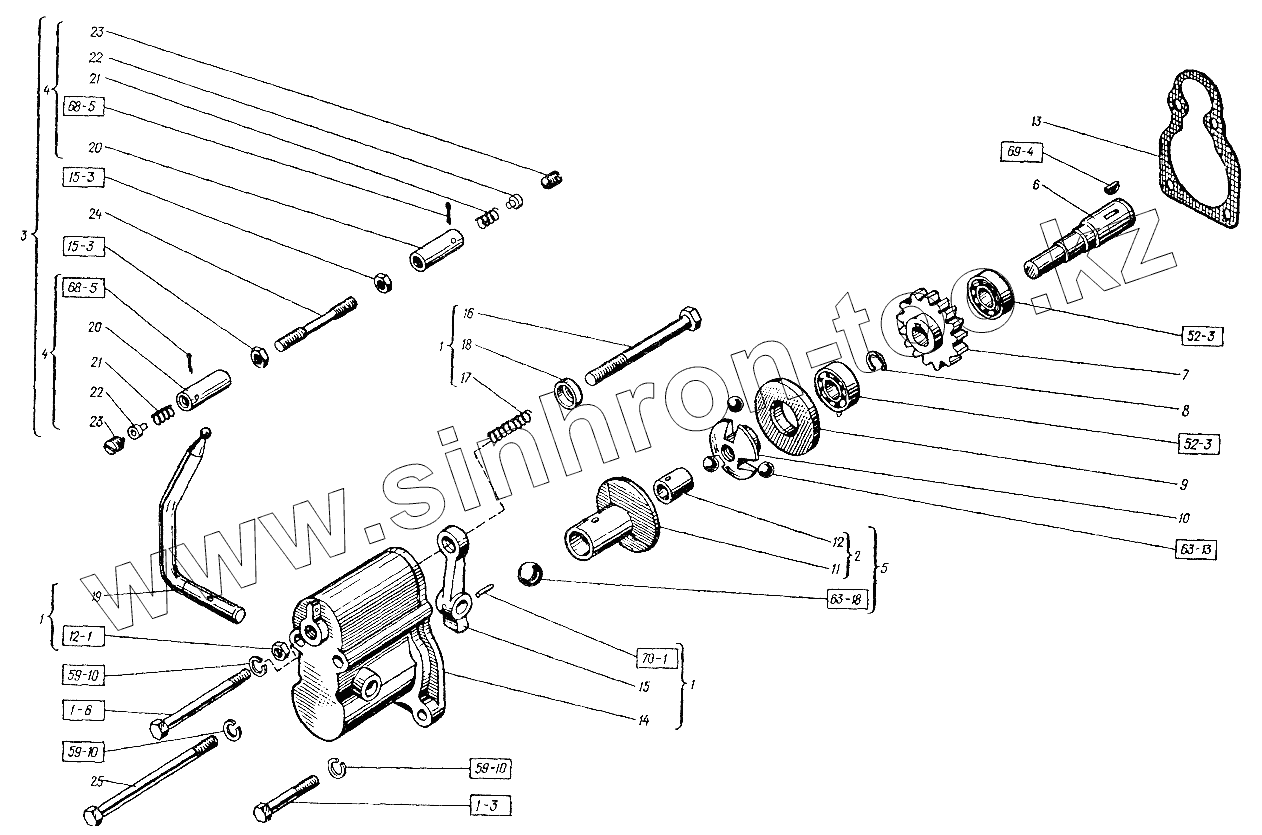

Каталог запасных частей к технике: ХТЗ Т-151К-08. Пусковой двигатель. Регулятор пускового двигателя
2.3x20.3128
4x6,5.24071
2x20.397
2x20.397
516,669-200.3722
11-200.3722
8.65Г.6402
8.65Г.6402
8.65Г.6402
Д27С11В
202.8338
202.8338
М8.2524
М6.5915
М6.5915
М8х95.7795
М8х45.7795
1
1
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2.3x20.3128 | 2.3x20.3128 | Штифт (d=3, L=20) | |
| 4x6,5.24071 | 4x6,5.24071 | Шпонка | |
| 2x20.397 | 2x20.397 | Шплинт (d=1,8, D=3,6, L=20) | |
| 516,669-200.3722 | 516,669-200.3722 | Шарик (d=16,669) | |
| 11-200.3722 | 11-200.3722 | Шарик (d=11) | |
| 8.65Г.6402 | 8.65Г.6402 | Шайба | |
| Д27С11В | Д27С11В | Регулятор пускового двигателя | |
| 202.8338 | 202.8338 | Подшипник | |
| М8.2524 | М8.2524 | Гайка (d=8, H=6,5, S=12) | |
| М6.5915 | М6.5915 | Гайка | |
| М8х95.7795 | М8х95.7795 | Болт (d=8, l=95, L0=22, H=5, S=12) | |
| М8х45.7795 | М8х45.7795 | Болт (d=8, l=45, L0=22, H=5, S=12) | |
| 1 | Д27С12В | Корпус регулятора | |
| 2 | Д27С14 | Диск регулятора со втулкой | |
| 3 | Д27С15 | Тяга регулятора | |
| 4 | Д27С16 | Муфта | |
| 5 | Д27С21А | Диск регулятора | |
| 6 | Д27101 | Вал регулятора | |
| 7 | Д27102А | Шестерня привода регулятора | |
| 8 | Д27103 | Кольцо стопорное | |
| 9 | Д27104 | Шайба упорная | |
| 10 | Д27105-1 | Диск ведущий | |
| 11 | Д27106 | Диск регулятора | |
| 12 | Д27107А | Втулка | |
| 13 | Д27110А | Прокладка корпуса регулятора | |
| 14 | Д27111Б | Корпус регулятора или Д27С13А | |
| 15 | Д27116Б | Рычаг регулятора | |
| 16 | Д27118 | Болт специальный | |
| 17 | Д27121Б | Пружина регулятора | |
| 18 | Д27122-1 | Шайба | |
| 19 | Д27124-1А | Рычаг регулятора внешний | |
| 20 | Д27126 | Корпус муфты | |
| 21 | Д27127А | Пружина муфты | |
| 22 | Д27128 | Подшипник шаровой головки | |
| 23 | Д27129 | Пробка муфты | |
| 24 | Д27130 | Тяга регулятора | |
| 25 | Д27132 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
