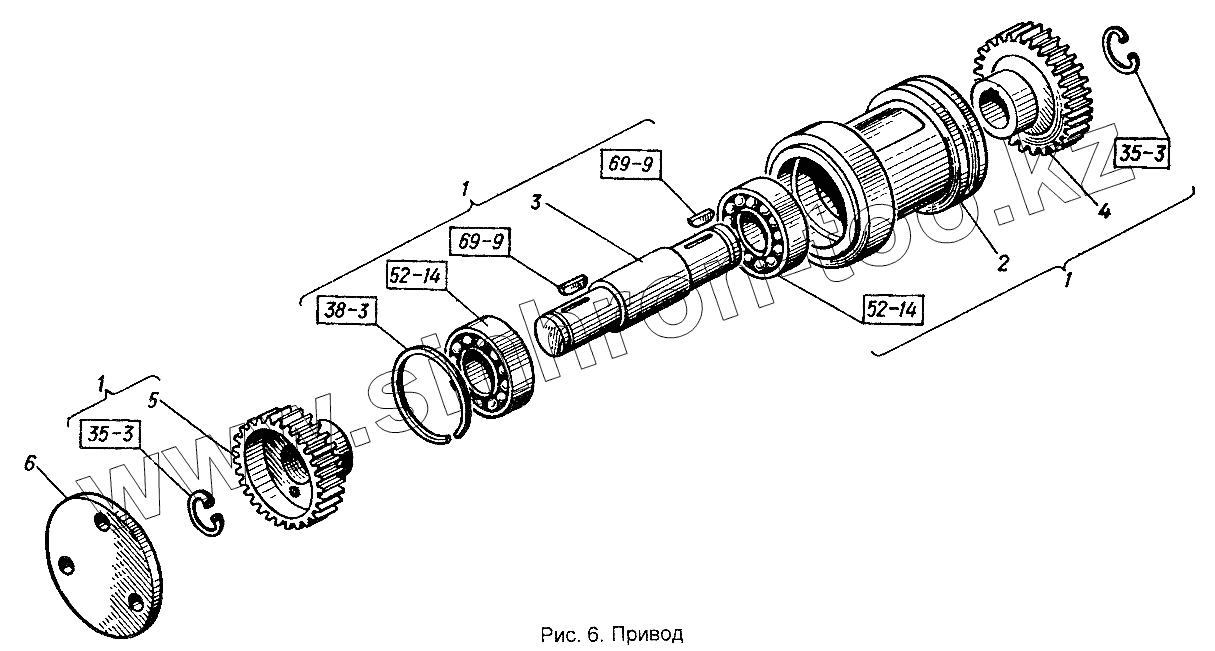

Каталог запасных частей к технике: ХТЗ Т-151К-08. Привод

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
С25.13940
С25.13940
Б62.13943
305.8338
305.8338
6x10.24071
6x10.24071
1
1
1
2
3
4
5
6
Позиция на иллюстрации Заводской номер детали Название детали
С25.13940 С25.13940 Кольцо (d=23,1, b=3,2, S=1,2)
Б62.13943 Б62.13943 Кольцо
305.8338 305.8338 Подшипник
6x10.24071 6x10.24071 Шпонка (b=6, h=10, d=25)
1 60-02014.11 Привод
2 60-02106.10 Стакан
3 60-02118.10 Вал
4 60-02128.01 Колесо зубчатое
5 60-02131.11 Колесо зубчатое
6 60-02178.10 Заглушка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
