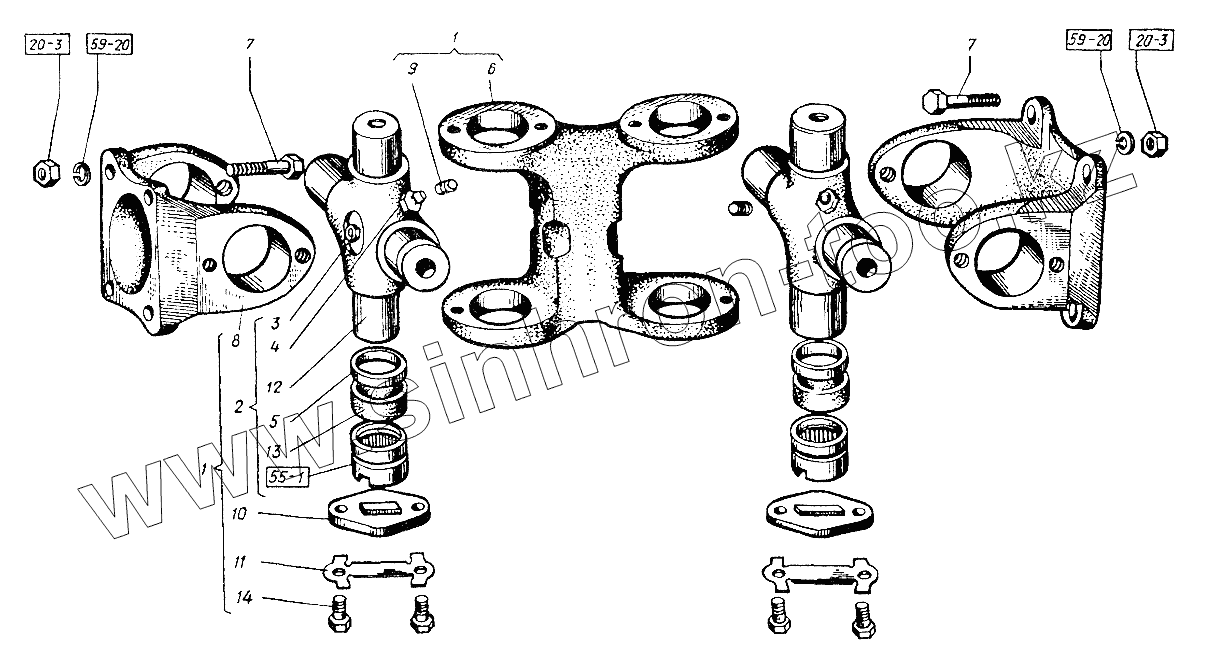

Каталог запасных частей к технике: ХТЗ Т-151К-08. Передача карданная мостов. Вилка двойная

Тип техники

Марка

Модель

Схема

16.65Г.6402

16.65Г.6402

804707К4

М16х1,5.5929

М16х1,5.5929

1

1

2

3

4

5

6

7

7

8

9

10

11

12

13

14

Позиция на иллюстрации	Заводской номер детали		Название детали
16.65Г.6402	16.65Г.6402		Шайба
804707К4	804707К4		Подшипник нестандартный (d=33,65, D=50, B=36,5)
М16х1,5.5929	М16х1,5.5929		Гайка
1	151.36.016		Вилка двойная
2	150.36.013А		Крестовина кардана с подшипниками в сборе
3	А62.02.200		Клапан предохранительный
4	А62.03.100		Масленка
5	А62.05.100		Обойма
6	125.36.103-4		Вилка двойная кардана
7	125.36.113-1А		Болт
8	125.36.123-5		Фланец кардана
9	150.41.299		Колпачок масленки
10	А62.02.006-05		Пластина опорная
11	А62.02.007-04		Пластина стопорная
12	А62.05.001		Крестовина кардана
13	А62.05.002		Кольцо уплотнительное
14	БНП М10х1х20		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
