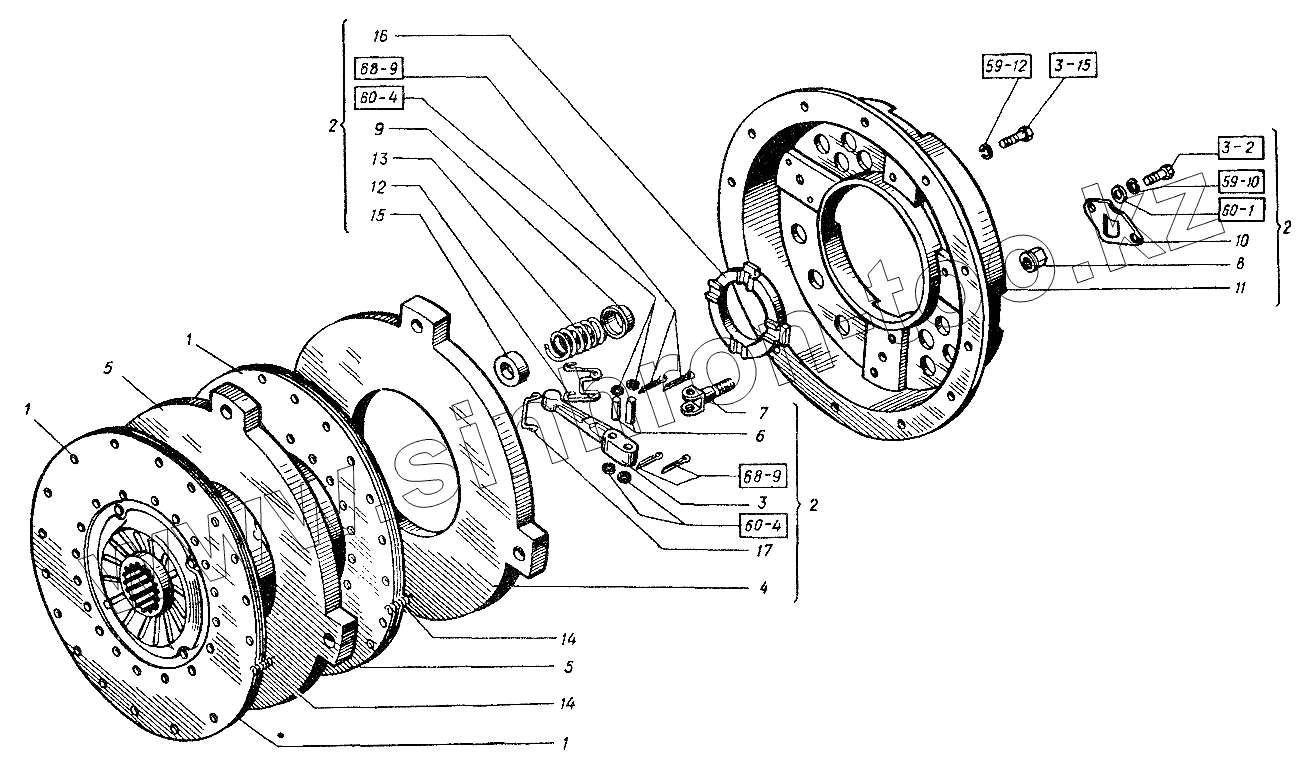

Каталог запасных частей к технике: ХТЗ Т-151К-08. Муфта главного сцепления. Кожух с дисками
3,2x22.397
3,2x22.397
8.65Г.6402
10x1,5.04.10450
10x1,5.04.10450
10.65Г.6402
М8х12.7796
М10x25.7796
1
1
1
2
2
2
3
4
5
5
6
7
8
9
10
11
12
13
14
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3,2x22.397 | 3,2x22.397 | Шплинт (d=2,7, D=5,7, L=22) | |
| 8.65Г.6402 | 8.65Г.6402 | Шайба | |
| 10x1,5.04.10450 | 10x1,5.04.10450 | Шайба (d=10,5, d1=15, S=1,5) | |
| 10.65Г.6402 | 10.65Г.6402 | Шайба | |
| М8х12.7796 | М8х12.7796 | Болт | |
| М10x25.7796 | М10x25.7796 | Болт | |
| 1 | 62А-21002.00 | Диск ведомый | |
| 2 | 62А-21008.00 | Кожух | |
| 3 | 62А-21009.00 | Рычаг | |
| 4 | 62А-21120.00 | Диск нажимной | |
| 5 | 62А-21121.00 | Диск промежуточный | |
| 6 | 125.21.207-1 | Палец | |
| 7 | 125.21.208 | Вилка | |
| 8 | 125.21.209 | Гайка регулировочная | |
| 9 | 125.21.213 | Стакан пружины главного сцепления | |
| 10 | 125.21.233-1 | Пружина стопорная | |
| 11 | 150.21.202А | Кожух | |
| 12 | 150.21.210 | Пружина отжимная рычага | |
| 13 | 125.21.211 | Пружина главного сцепления | |
| 14 | 150.21.221 | Пружина отжимная | |
| 15 | 150.21.239 | Стакан предохранительный | |
| 16 | 150.21.240А | Кольцо отжимных рычагов | |
| 17 | 150.21.299-2 | Сноба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
