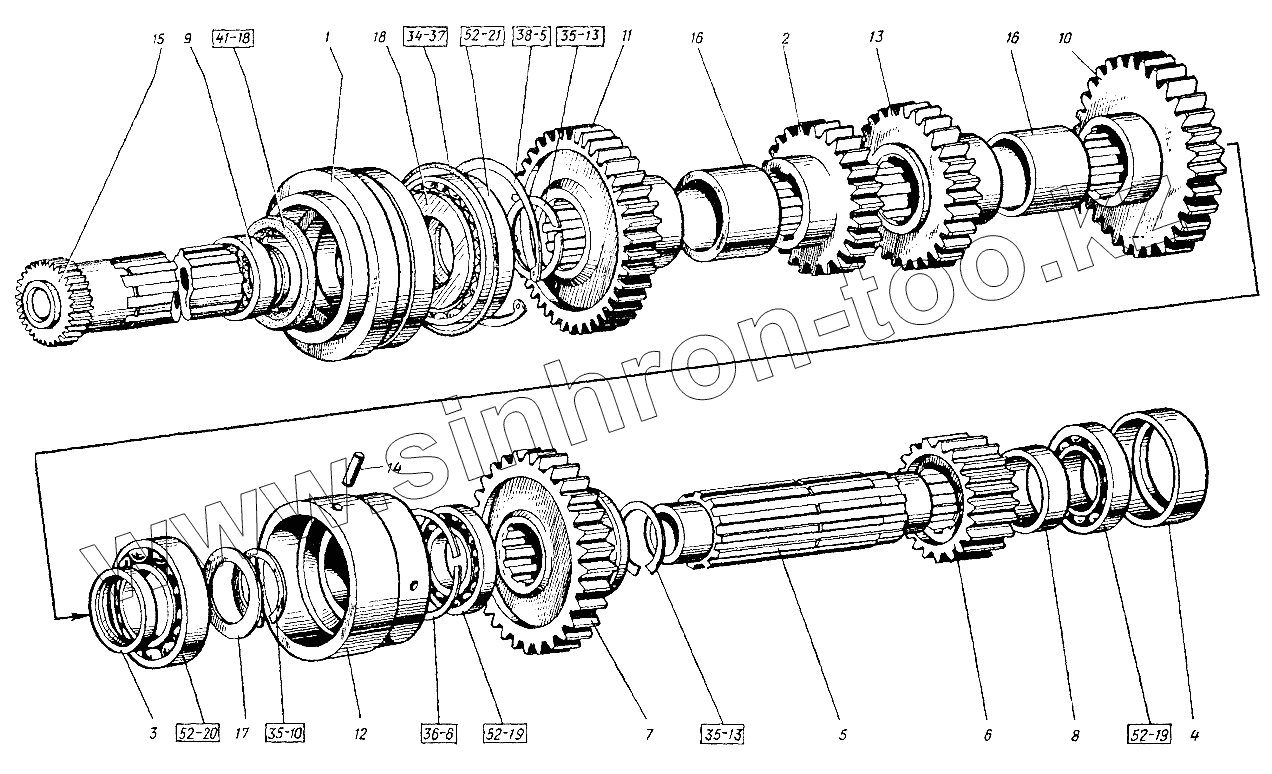

Каталог запасных частей к технике: ХТЗ Т-151К-08. Коробка передач

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
313.8338
311.8338
310.8338
310.8338
1.1-80x105-4.8752
В65.13940
В65.13940
В55.13940
У-0х150-2.9833
Б140.13943
В110.13941
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали
313.8338 313.8338 Подшипник
311.8338 311.8338 Подшипник
310.8338 310.8338 Подшипник
1.1-80x105-4.8752 1.1-80x105-4.8752 Манжета
В65.13940 В65.13940 Кольцо (d=60,8, b=7, S=2,5)
В55.13940 В55.13940 Кольцо (d=50,8, b=6, S=2)
У-0х150-2.9833 У-0х150-2.9833 Кольцо (D=146,5, d=3,3)
Б140.13943 Б140.13943 Кольцо (d=130, d1=147, b=10,5, S=4)
В110.13941 В110.13941 Кольцо (d=116, b=7, S=2,5)
1 151.37.102-1Б Стакан
2 151.37.111 Шестерня ведущая
3 151.37.120А Шайба
4 151.37.126 Стакан
5 151.37.127 Вал
6 151.37.128 Шестерня
7 151.37.129-2 Шестерня
8 151.37.130 Втулка
9 151.37.206 Втулка
10 151.37.208-3 Шестерня ведущая второй передачи
11 151.37.210-5 Шестерня ведущая четвертой передачи
12 151.37.211-1 Стакан
13 151.37.220-2 Шестерня ведущая первой передачи
14 125.37.255 Штифт
15 150.37.104-4 Вал первичный
16 150.37.113 Втулка распорная
17 150.41.362-01 Кольцо
18 155.37.228 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
