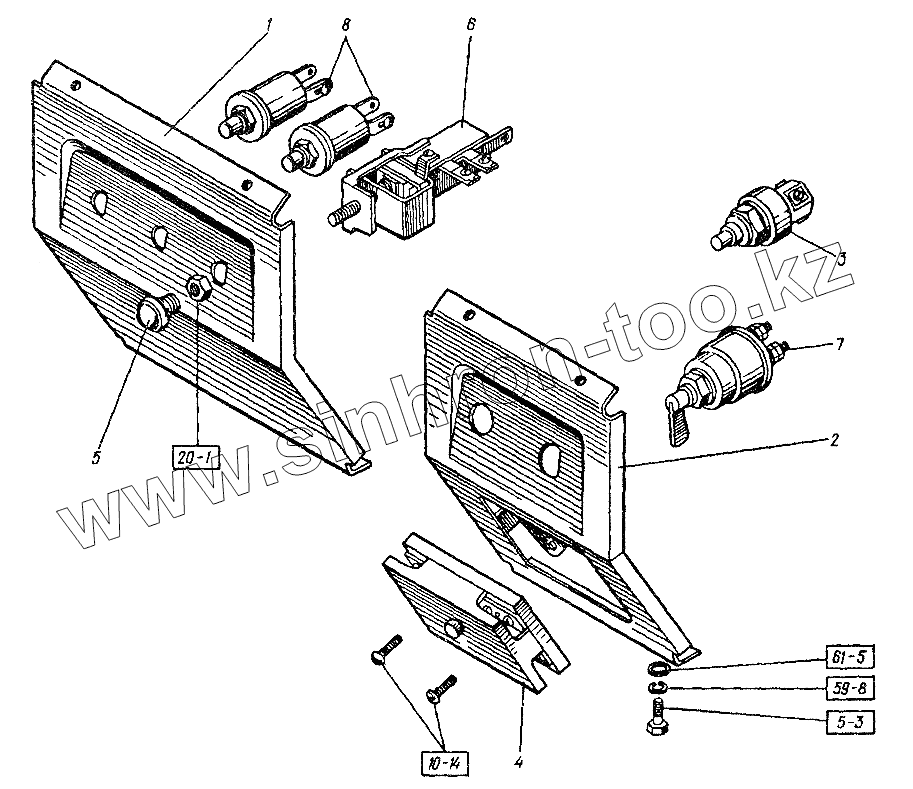

Каталог запасных частей к технике: ХТЗ Т-151К-08. Электрооборудование и приборы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
М6х16.7798
М6х10.17473
М10х1,25.5929
М10х1,25.5929
6.65Г.6402
6.04.11371
1
2
3
4
5
6
7
8
Позиция на иллюстрации Заводской номер детали Название детали
М6х16.7798 М6х16.7798 Болт
М6х10.17473 М6х10.17473 Винт
М10х1,25.5929 М10х1,25.5929 Гайка (d=10, H=5, S=16)
М10х1,25.5929 М10х1,25.5929 Гайка (d=10, H=5, S=16)
6.65Г.6402 6.65Г.6402 Шайба
6.04.11371 6.04.11371 Шайба
1 151К.48.041-01 Панель левая
2 151К.48.046 Панель правая
3 11.3704.000 Выключатель
4 11.3722.000 Блок предохранителей
5 150.48.069 Рукоятка
6 П312-3709010-01 Переключатель
7 ВК317-3710100-05 Выключатель
8 ВК322 Включатель
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
