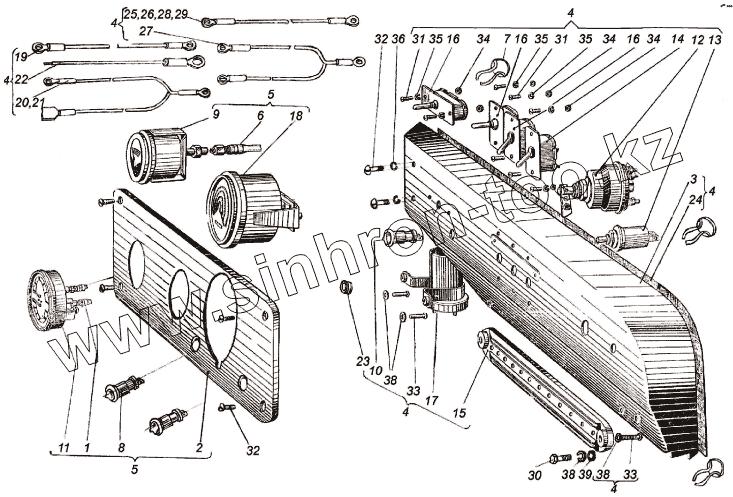

Каталог запасных частей к технике: ХТЗ Т-150К (2004). Электрооборудование и приборы
/75.gif)
1
2
3
4
4
4
4
4
4
5
5
6
6
6
7
10
11
12
13
14
14
15
16
16
16
16
17
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
32
33
33
34
34
34
35
35
35
36
38
38
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 151.48.042-1 | Трубка манометра воздуха в сборе | |
| 2 | 151.48.046-3 | Панель приборов в сборе | |
| 3 | 151.48.051-2 | Панель правая в сборе | |
| 4 | 151.48.052-3 | Панель | |
| 5 | 151.48.078 | Панель приборов | |
| 5 | 151.48.078-02 | Панель приборов | |
| 6 | 150.48.042-2 | Трубка манометра | |
| 7 | 75.45.029 | Скрепка | |
| 8 | 12.3803010 | Контрольная лампа | |
| 9 | 18.380010 | Указатель давления масла | |
| 10 | 121.3803010 | Фонарь контрольной лампы | |
| 11 | 1102.3830010 | Манометр | |
| 12 | ВК316Б.3708.000 | Выключатель свечей накаливания и стартера | |
| 13 | BK322.3710.000 | Включатель | |
| 14 | ВТ13-25-1212-30У3 | Выключатель | |
| 14 | 4602.3710.010 | Выключатель | |
| 15 | ПС12-3723000 | Панель соединительная двенадцатиклеммная ПС12 | |
| 16 | ПТ18-25-2312-30У3 | Переключатель | |
| 16 | 5102.3709.010 | Переключатель | |
| 17 | РС410М-3726010 | Прерыватель указателей поворота | |
| 18 | ТЭСМ-1К | Тахометр | |
| 18 | ТЭСМ-1Х | Тахометр | |
| 18 | ТЭСМ-1Я | Тахометр | |
| 19 | 151.48.414 | Провод | |
| 20 | 151.48.415-3 | Провод | |
| 21 | 151.48.416-3 | Провод | |
| 22 | 151.48.422-1 | Провод | |
| 23 | 14.48.393 | Втулка | |
| 24 | 150.48.247 | Экран | |
| 25 | 150.48.403-1 | Провод | |
| 26 | 150.48.404-2 | Провод | |
| 27 | 150.48.413 | Провод | |
| 28 | 150.48.427-1 | Провод | |
| 29 | 150.48.428-1 | Провод | |
| 30 | М8х12.7796 | Болт | |
| 31 | М4х8.17473 | Винт | |
| 32 | М6х12.17473 | Винт | |
| 33 | М6х18.17473 | Винт | |
| 34 | М4.5915 | Гайка | |
| 35 | 465Г.6402 | Шайба | |
| 36 | 665Г.6402 | Шайба | |
| 37 | 865Г.6402 | Шайба | |
| 38 | 6.04.11371 | Шайба | |
| 39 | 8.04.11371 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
