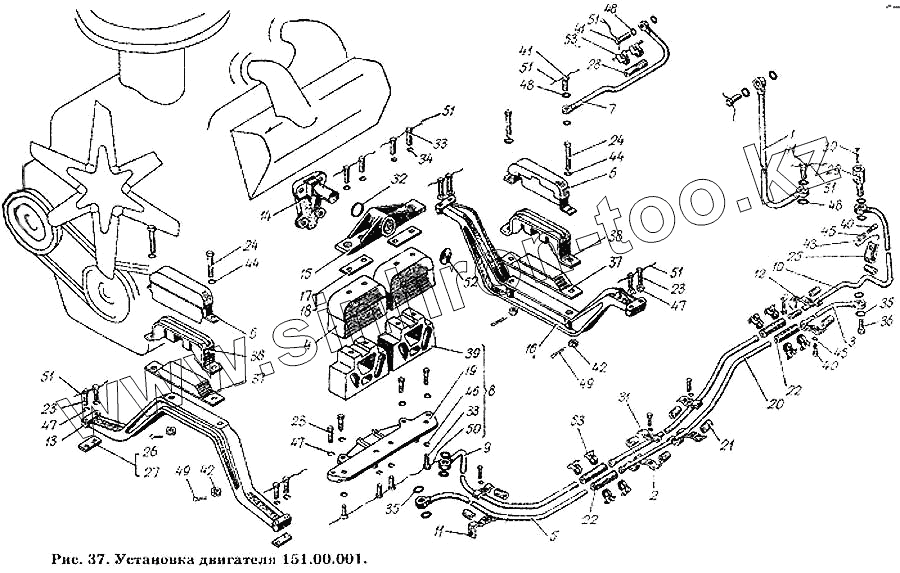

Каталог запасных частей к технике: ХТЗ Т-150К. Установка двигателя 151.00.001

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
23
24
24
25
26
27
29
30
31
32
33
33
33
34
35
35
36
36
37
37
38
39
40
40
41
41
41
42
42
43
44
44
45
45
46
46
47
47
47
48
48
49
49
50
51
51
51
51
51
51
52
53
53
Позиция на иллюстрации Заводской номер детали Название детали
151.00.001 151.00.001 Двигатель СМД-62
1 151.00.012-1 Трубка от КПП к манометру в сборе
2 151.00.013 Кронштейн крепления трубок в сборе
3 150.00.011 Трубка топливопровода в сборе
4 350.00-014А Кожух защитный в сборе
5 Трубка топливопровода передняя в сборе Трубка топливопровода передняя в сборе
6 150.00.033-1А Колпак защитный в сборе
7 150.00.049-1 Шланг в сборе
8 150.00.064 Кронштейн опорный с амортизаторами в сборе
9 150.00.061 Трубка сливная передняя в сборе
10 150.00.061 Трубка сливная передняя в сборе
11 150.00.067 Кронштейн крепления трубок в сборе
12 150.00.068 Кронштейн в сборе
13 150.00.101-2 Опора двигателя передняя
14 150.00.102 Кронштейн крепления двигателя боковой
15 150.00.103-1 Опора средняя
16 150.00.104-1А Опора коробки передач
17 150.00.109 Прокладка регулировочная
18 150.00.110 Прокладка регулировочная
19 150.00.169-1 Кронштейн опорный
20 150.00.176-1А Трубка топливопровода средняя
21 150.00.182А Трубка проставочная
22 150.00.227 Шланг
23 150.00.246 Болт по ГОСТ 7796-62
24 150.00.257 Болт
25 150.00.271 Скоба
26 150.00.272 Прокладка регулировочная
27 150.00.273 Прокладка регулировочная
29 150.00.287 Штуцер сливной
30 150.00.288 Трубка слива
31 150.55.191 Прижим
32 125.40.232 Кольцо У-48х0-2 ГОСТ 9833-61
33 74.37.437 Болт
33 74.37.437 Болт
34 14.57.223 Шайба штампованная
35 16-006 Прокладка
36 16-110 Болт поворотного угольника
37 500-1001020 Подушка передней опоры двигателя в сборе
38 500-1001028 Скоба передней опоры двигателя в сборе
39 500-1001035Б Подушка боковой опоры в сборе
40 Болт М10-6gх16.66 ГОСТ 7796-70 Болт М10-6gх16.66 ГОСТ 7796-70
41 БПУс-10 Болт поворотного угольника
42 Гайка М14х15-6Н.8 ГОСТ 5932-70 Гайка М14х15-6Н.8 ГОСТ 5932-70
43 Шайба 10-010 ГОСТ 11371-68 Шайба 10-010 ГОСТ 11371-68
44 Шайба 14-010 ГОСТ 11371-68 Шайба 14-010 ГОСТ 11371-68
45 Шайба 10.65Г.05 ГОСТ 6402-70 Шайба 10.65Г.05 ГОСТ 6402-70
46 Шайба 12.65Г.05 ГОСТ 6402-70 Шайба 12.65Г.05 ГОСТ 6402-70
47 Шайба 14Т.65Г.05 ГОСТ 6402-70 Шайба 14Т.65Г.05 ГОСТ 6402-70
48 ШПУ-10 Шайба поворотного угольника
49 Шплинт 3,2х25 ГОСТ 397-66 Шплинт 3,2х25 ГОСТ 397-66
50 ПЖ-1,6х160 Проволока
51 ПЖ-2х160 Проволока
52 Заглушка 45 ГОСТ 3111-67 Заглушка 45 ГОСТ 3111-67
53 ХС-18 Хомутик стяжной
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
