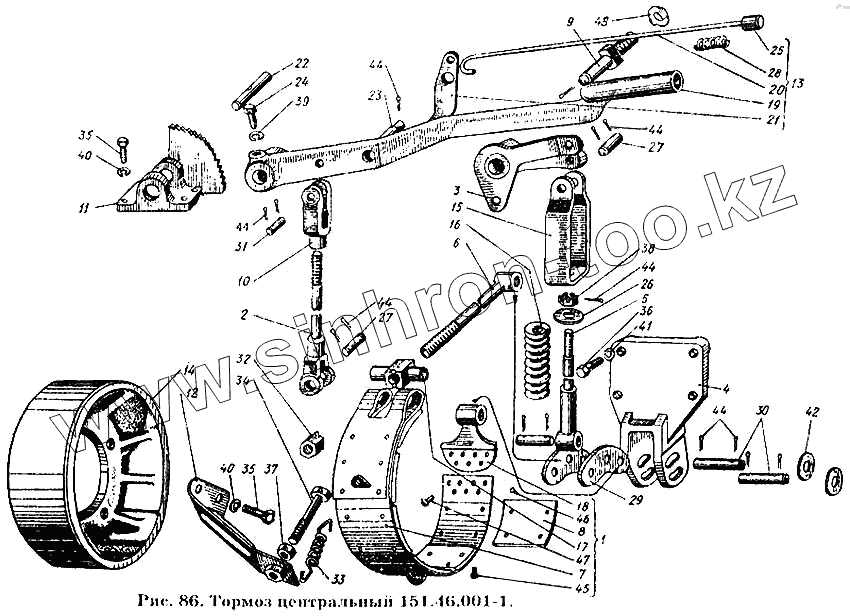

Каталог запасных частей к технике: ХТЗ Т-150К. Тормоз центральный 151.46.001-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
35
36
37
38
39
40
40
41
42
44
44
44
44
44
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151.46.001-1 | 151.46.001-1 | Тормоз центральный | |
| 1 | 151.46.011 | Лента центрального тормоза в сборе | |
| 2 | 151.46.019 | Тяга в сборе | |
| 3 | 151.46.022-2 | Рычаг переходной в сборе | |
| 4 | 151.46.102-2 | Кронштейн центрального тормоза | |
| 5 | 151.46.103 | Ушко компенсатора | |
| 6 | 151.46.108 | Тяга ленты | |
| 7 | 151.46.111 | Лента центрального тормоза | |
| 8 | 151.46.112 | Колодка | |
| 9 | 151.46.120 | Ось рычага | |
| 10 | 151.46.123 | Вилка | |
| 11 | 151.46.222-1 | Кронштейн рычага | |
| 12 | 125.46.014 | Кронштейн растяжек в сборе | |
| 13 | 125.46.016 | Рычаг центрального тормоза в сборе | |
| 14 | 125.46.101-1 | Барабан центрального тормоза | |
| 15 | 125.46.106 | Корпус компенсатора | |
| 16 | 125.46.107 | Пружина | |
| 17 | 125.46.109 | Траверса ленты | |
| 18 | 125.46.110 | Ушко ленты | |
| 19 | 125.46.116 | Рычаг центрального тормоза | |
| 20 | 125.46.117 | Тяга | |
| 21 | 125.46.118 | Фиксатор | |
| 22 | 125.46.223 | Валик | |
| 23 | 125.46.225 | Палец | |
| 24 | 125.37.270 | Винт установочный | |
| 25 | 54.20.401 | Кнопка | |
| 26 | 54.50.415 | Шайба | |
| 27 | А40-18-01 | Палец | |
| 28 | А20-3-01 | Пружина | |
| 29 | А5.23.107-1 | Рычаг тормоза | |
| 30 | А5.23.155 | Палец пружины тормоза | |
| 31 | 5.22.213 | Ось рычага фиксатора | |
| 32 | 5.23.116 | Гайка регулировочная тормоза остановочного | |
| 33 | 5.23.133 | Пружина для оттяжки тормозных лент | |
| 34 | 5.23.139 | Болт регулировочный | |
| 35 | Болт М10-6gх25.66 ГОСТ 7796-70 | Болт М10-6gх25.66 ГОСТ 7796-70 | |
| 36 | Болт М12-6gх35.66 ГОСТ 7796-70 | Болт М12-6gх35.66 ГОСТ 7796-70 | |
| 37 | Гайка М10-7Н.6 ГОСТ 5915-70 | Гайка М10-7Н.6 ГОСТ 5915-70 | |
| 38 | Гайка М12-6Н.8 ГОСТ 5933-62 | Гайка М12-6Н.8 ГОСТ 5933-62 | |
| 39 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 40 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 41 | ШШС-14х24х2 | Шайба 12.65Г.05 ГОСТ 6402-70 | |
| 42 | Шайба | Шайба | |
| 43 | Шайба стопорная 19-2 ГОСТ 3693-52 | Шайба стопорная 19-2 ГОСТ 3693-52 | |
| 44 | Шплинт 3,2х20 ГОСТ 397-66 | Шплинт 3,2х20 ГОСТ 397-66 | |
| 44 | Шплинт 3,2х20 ГОСТ 397-66 | Шплинт 3,2х20 ГОСТ 397-66 | |
| 45 | Заклепка 4х12.01 ГОСТ 10300-68 | Заклепка 4х12.01 ГОСТ 10300-68 | |
| 46 | Заклепка 4х16.01 ГОСТ 10300-68 | Заклепка 4х16.01 ГОСТ 10300-68 | |
| 47 | Заклепка 6х20.01 ГОСТ 10299-68 | Заклепка 6х20.01 ГОСТ 10299-68 | |
| 48 | Шайба 19-2 ГОСТ 3693-52 | Шайба 19-2 ГОСТ 3693-52 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
