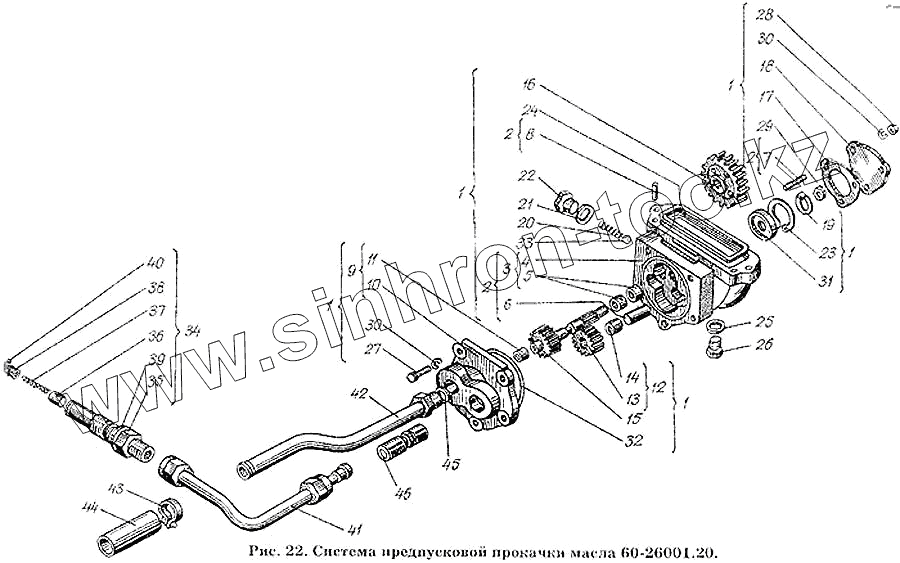

Каталог запасных частей к технике: ХТЗ Т-150К. Система предпусковой прокачки масла 60-26001.20
1
1
1
1
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 60-26001.20 | 60-26001.20 | Система предпусковой прокачки масла | |
| 1 | 60-26002.20 | Насос предпусковой прокачки масла | |
| 2 | 60-26004.10 | Корпус | |
| 3 | 60-26003.10 | Корпус | |
| 4 | 60-26101.20 | Корпус | |
| 5 | 60-26113.00 | Втулка | |
| 6 | 60-26115.10 | Ось | |
| 7 | Шпилька БМ8 кл То/2х16(12/12)х055 ГОСТ 1 | Шпилька БМ8 кл То/2х16(12/12)х055 ГОСТ 11765-66 | |
| 8 | Штифт 6Пр2/2ах18 ГОСТ 3128-70 | Штифт 6Пр2/2ах18 ГОСТ 3128-70 | |
| 9 | 60-26005.11 | Крышка | |
| 10 | 60-26102.21 | Крышка | |
| 11 | 60-26113.00 | Втулка | |
| 12 | 60-26010.00 | Колесо зубчатое | |
| 13 | 60-26112.10 | Колесо зубчатое | |
| 14 | 60-26114.10 | Втулка | |
| 15 | 60-26103.20 | Колесо зубчатое | |
| 16 | 60-26104.20 | Колесо зубчатое | |
| 17 | 60-26118.10 | Прокладка | |
| 18 | 60-26119.11 | Крышка | |
| 19 | 60-26120.00 | Шайба стопорная | |
| 20 | 60-26127.10 | Пружина | |
| 21 | 60-26128.10 | Прокладка | |
| 22 | 60-26129.10 | Корпус клапана перепускного | |
| 23 | 60-26130.00 | Кольцо Б30 ГОСТ 13943-68 | |
| 24 | 60-26131.00 | Прокладка | |
| 25 | СМД7-1539А | Прокладка | |
| 26 | Н-5889 | Пробка резьбовая | |
| 27 | Болт М8.2х30.56.05 ГОСТ 7796-70 | Болт М8.2х30.56.05 ГОСТ 7796-70 | |
| 28 | Гайка М8,2.6.05 ГОСТ 2524-70 | Гайка М8,2.6.05 ГОСТ 2524-70 | |
| 29 | Гайка М10.2.6.05 ГОСТ 2524-70 | Гайка М10.2.6.05 ГОСТ 2524-70 | |
| 30 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 31 | Манжета 1-15х30-1 ГОСТ 8752-70 | Манжета 1-15х30-1 ГОСТ 8752-70 | |
| 32 | Кольцо У-70х65-1 ГОСТ 9833-61 | Кольцо У-70х65-1 ГОСТ 9833-61 | |
| 33 | Шарик Б IV 10,319мм Р ГОСТ 3722-60 | Шарик Б IV 10,319мм Р ГОСТ 3722-60 | |
| 34 | 60-26006.00 | Клапан обратный | |
| 35 | 60-26106.10 | Корпус клапана | |
| 36 | 60-26107.00 | Плунжер | |
| 37 | 60-26108.00 | Пружина | |
| 38 | 60-26109.10 | Упор регулировочный | |
| 39 | 60-26117.00 | Прокладка | |
| 40 | 60-26126.00 | Кольцо стопорное | |
| 41 | 60-26007.10 | Трубка подводящая | |
| 42 | 60-26008.30 | Трубка заборная | |
| 43 | Н-66С8 | Хомут стяжной | |
| 44 | 60-26116.00 | Шланг соединительный | |
| 45 | 60-26128.10 | Прокладка | |
| 46 | Н-6086 | Штуцер ввертный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
