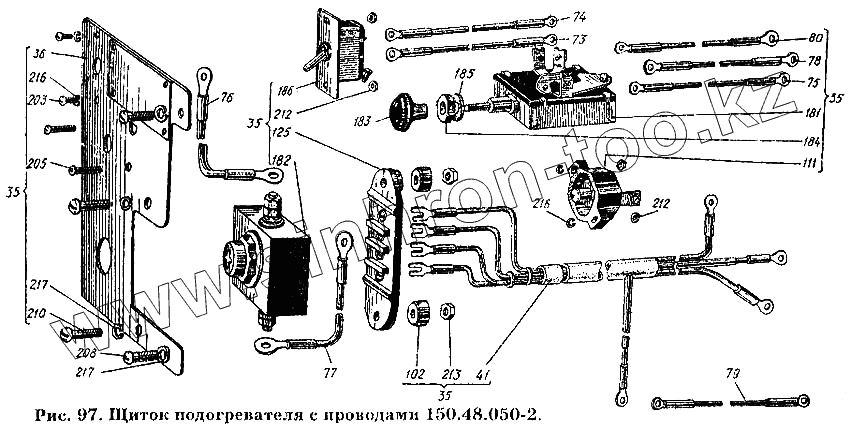

Каталог запасных частей к технике: ХТЗ Т-150К. Щиток подогревателя с проводами 150.48.050-2
35
35
35
35
36
41
73
74
75
76
77
78
79
80
102
111
125
181
182
182
183
184
185
186
203
205
205
208
208
208
210
212
212
212
213
213
216
216
217
217
217
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151.48.001-2 | 151.48.001-2 | Электрооборудование и приборы | |
| 35 | 150.48.050-2 | Щиток подогревателя с проводами в сборе | |
| 36 | 150.48.054-1 | Щиток подогревателя в сборе | |
| 41 | 150.48.081-2А | Пучок проводов в сборе | |
| 73 | 150.48.454-1 | Провод | |
| 74 | 150.48.455 | Провод | |
| 75 | 150.48.456 | Провод | |
| 76 | 150.48.457 | Провод | |
| 77 | 150.48.458 | Провод | |
| 78 | 150.48.459 | Провод | |
| 79 | 150.48.460 | Провод | |
| 80 | 150.48.461 | Провод | |
| 102 | 16-220 | Втулка | |
| 111 | СК-ПР2-37220005 | Предохранитель ПР2 | |
| 125 | ПС2-3723000-А2 | Панель соединительная четырехклеммная ПС2-А2 | |
| 181 | П305-3709000 | Переключатель | |
| 182 | ОВ65-2000 | Спираль контрольная в сборе | |
| 182 | ОВ65-2000 | Спираль контрольная в сборе | |
| 183 | ОВ65-2104-А | Ручка в сборе | |
| 184 | ОВ65-2101 | Гайка | |
| 185 | ОВ65-2102 | Шайба | |
| 186 | П100-4050 | Включатель свечи ВН45-М | |
| 203 | Винт М4-6gх8.58.099 ГОСТ 1489-62 | Винт М4-6gх8.58.099 ГОСТ 1489-62 | |
| 205 | Винт М4-6gх18.58.099 ГОСТ 1489-62 | Винт М4-6gх18.58.099 ГОСТ 1489-62 | |
| 205 | Винт М4-6gх18.58.099 ГОСТ 1489-62 | Винт М4-6gх18.58.099 ГОСТ 1489-62 | |
| 208 | Винт М6-6gх18.58.099 ГОСТ 1489-62 | Винт М6-6gх18.58.099 ГОСТ 1489-62 | |
| 208 | Винт М6-6gх18.58.099 ГОСТ 1489-62 | Винт М6-6gх18.58.099 ГОСТ 1489-62 | |
| 208 | Винт М6-6gх18.58.099 ГОСТ 1489-62 | Винт М6-6gх18.58.099 ГОСТ 1489-62 | |
| 210 | Винт М6-6gх25.58.099 ГОСТ 1489-62 | Винт М6-6gх25.58.099 ГОСТ 1489-62 | |
| 212 | Гайка М4-6Н.8.099 ГОСТ 5927-70 | Гайка М4-6Н.8.099 ГОСТ 5927-70 | |
| 212 | Гайка М4-6Н.8.099 ГОСТ 5927-70 | Гайка М4-6Н.8.099 ГОСТ 5927-70 | |
| 212 | Гайка М4-6Н.8.099 ГОСТ 5927-70 | Гайка М4-6Н.8.099 ГОСТ 5927-70 | |
| 213 | Гайка М6-7Н.6.099 ГОСТ 5015-70 | Гайка М6-7Н.6.099 ГОСТ 5015-70 | |
| 213 | Гайка М6-7Н.6.099 ГОСТ 5015-70 | Гайка М6-7Н.6.099 ГОСТ 5015-70 | |
| 216 | Шайба 4.65Г.099 ГОСТ 6402-70 | Шайба 4.65Г.099 ГОСТ 6402-70 | |
| 216 | Шайба 4.65Г.099 ГОСТ 6402-70 | Шайба 4.65Г.099 ГОСТ 6402-70 | |
| 217 | Шайба 6.65Г.099 ГОСТ 6402-70 | Шайба 6.65Г.099 ГОСТ 6402-70 | |
| 217 | Шайба 6.65Г.099 ГОСТ 6402-70 | Шайба 6.65Г.099 ГОСТ 6402-70 | |
| 217 | Шайба 6.65Г.099 ГОСТ 6402-70 | Шайба 6.65Г.099 ГОСТ 6402-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
