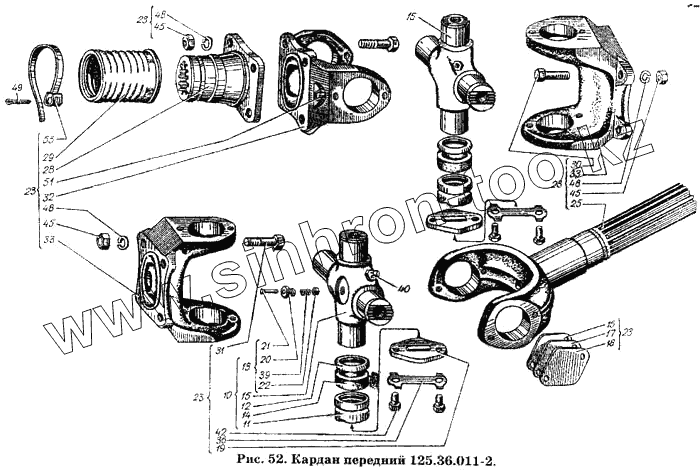

Каталог запасных частей к технике: ХТЗ Т-150К. Кардан передний 125.36.011-2
10
10
11
12
13
14
15
15
16
17
18
19
19
20
21
22
23
23
23
23
23
25
28
28
31
32
32
33
33
36
36
39
42
42
45
45
45
48
48
48
49
51
51
51
53
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 125.36.001-3 | 125.36.001-3 | Передача карданная мостов | |
| 10 | 150.36.013А | Крестовина кардана с подшипниками в сборе | |
| 10 | 150.36.013А | Крестовина кардана с подшипниками в сборе | |
| 11 | 150.36.014 | Подшипник кардана в сборе | |
| 12 | 150.36.015 | Обойма обрезиненная в сборе | |
| 13 | 150.36.016 | Клапан предохранительный в сборе | |
| 14 | 150.36.104 | Кольцо уплотнительное | |
| 15 | 150.36.115-1А | Крестовина кардана | |
| 16 | 150.36.119 | Пластина балансировочная | |
| 17 | 150.36.120 | Пластина балансировочная | |
| 18 | 150.36.121 | Пластина балансировочная | |
| 19 | 150.36.133 | Пластина опорная | |
| 19 | 150.36.133 | Пластина опорная | |
| 20 | 150.36.134 | Корпус клапана | |
| 21 | 150.36.135 | Ось клапана | |
| 22 | 150.36.136 | Шайба | |
| 23 | 125.36.011-2 | Кардан передний в сборе | |
| 25 | 125.36.102-1 | Вилка кардана переднего | |
| 28 | 125.36.107-1 | Муфта фланца кардана | |
| 28 | 125.36.107-1 | Муфта фланца кардана | |
| 31 | 125.36.114-1 | Болт | |
| 32 | 125.36.122-2А | Фланец кардана | |
| 32 | 125.36.122-2А | Фланец кардана | |
| 33 | 125.36.123-2А | Фланец кардана | |
| 36 | 125.36.129 | Пластина стопорная | |
| 36 | 125.36.129 | Пластина стопорная | |
| 39 | 700.22.08.024-3 | Пружина | |
| 40 | 700.22.08.040 | Пресс-масленка | |
| 42 | Болт М8-6gх20.66 ГОСТ 7796-70 | Болт М8-6gх20.66 ГОСТ 7796-70 | |
| 42 | Болт М8-6gх20.66 ГОСТ 7796-70 | Болт М8-6gх20.66 ГОСТ 7796-70 | |
| 45 | Гайка М16х1.5-6Н.8 ГОСТ 5929-70 | Гайка М16х1.5-6Н.8 ГОСТ 5929-70 | |
| 45 | Гайка М16х1.5-6Н.8 ГОСТ 5929-70 | Гайка М16х1.5-6Н.8 ГОСТ 5929-70 | |
| 48 | Шайба 16.65Г.05 ГОСТ 6402-70 | Шайба 16.65Г.05 ГОСТ 6402-70 | |
| 48 | Шайба 16.65Г.05 ГОСТ 6402-70 | Шайба 16.65Г.05 ГОСТ 6402-70 | |
| 49 | Шплинт 6,3х20.001 ГОСТ 397-66 | Шплинт 6,3х20.001 ГОСТ 397-66 | |
| 51 | Масленка I-АI ГОСТ 1303-56 | Масленка I-АI ГОСТ 1303-56 | |
| 51 | Масленка I-АI ГОСТ 1303-56 | Масленка I-АI ГОСТ 1303-56 | |
| 51 | Масленка I-Аl ГОСТ 1303-56 | Масленка I-Аl ГОСТ 1303-56 | |
| 53 | Масленка I-АI ГОСТ 1303-56 | Масленка I-АI ГОСТ 1303-56 | |
| 53 | Масленка I-АI ГОСТ 1303-56 | Масленка I-АI ГОСТ 1303-56 | |
| 53 | ХС-73 | Хомутик стяжной | |
| 53 | ХС-73 | Хомутик стяжной |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
