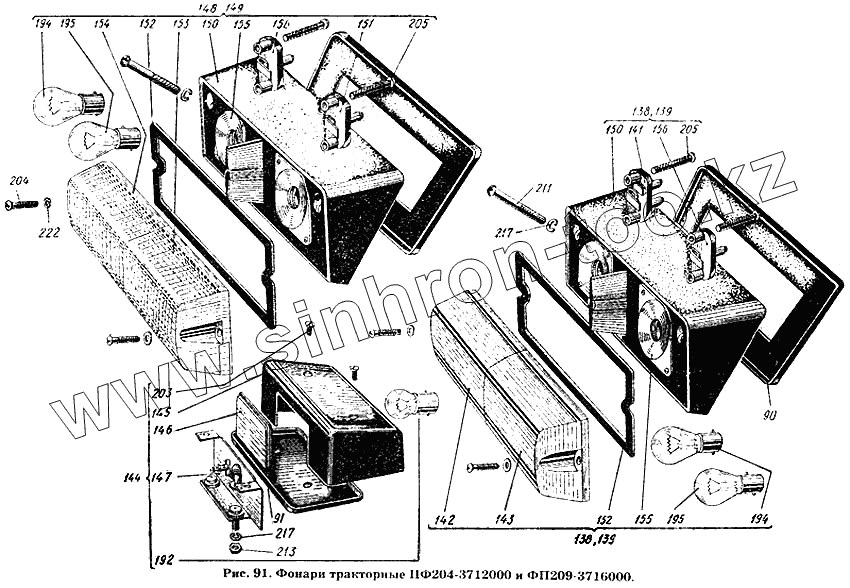

Каталог запасных частей к технике: ХТЗ Т-150К. Фонари тракторные ПФ204-3712000 и Пф209-3716000
90
91
138
138
139
139
141
141
142
142
143
143
144
145
146
147
148
149
150
150
150
150
151
151
152
152
152
152
153
153
154
154
155
155
155
155
156
156
156
156
192
194
194
194
194
195
195
195
195
203
204
205
205
211
213
213
217
217
217
222
222
222
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151.48.001-2 | 151.48.001-2 | Электрооборудование и приборы | |
| 1 | 151.48.016-2 | Установка штепсельного разъема в сборе | |
| 90 | 25.48.150А | Прокладка | |
| 91 | 25.48.157-1 | Прокладка | |
| 138 | ФП209-3716000 | Фонарь тракторный задний левый ФП209 | |
| 139 | ФП209-3716000-Б | Фонарь тракторный задний правый ФП209Б | |
| 141 | ФП209-3716130 | Панель с контактом | |
| 141 | ФП209-3716130 | Панель с контактом | |
| 142 | ФП209-3716204-Б | Рассеиватель | |
| 142 | ФП209-3716204-Б | Рассеиватель | |
| 143 | ФП209-3716205-Б | Рассеиватель | |
| 143 | ФП209-3716205-Б | Рассеиватель | |
| 144 | ФП200-3716010-А | Фонарь освещения номерного знака ФП200А | |
| 145 | ФП200-3716024-Б | Корпус фонаря | |
| 146 | ФП200-3716162-Б | Рассеиватель фонаря | |
| 147 | ФП200-3717120 | Патрон фонаря | |
| 148 | ПФ204-3712000 | Фонарь тракторный передний правый ПФ204 | |
| 149 | ПФ204-3712000-Б | Фонарь тракторный передний левый ПФ204-Б | |
| 150 | ПФ204-3712101-Б | Корпус | |
| 150 | ПФ204-3712101-Б | Корпус | |
| 150 | ПФ204-3712101-Б | Корпус | |
| 150 | ПФ204-3712101-Б | Корпус | |
| 151 | ПФ204-3712160 | Панель | |
| 151 | ПФ204-3712160 | Панель | |
| 152 | ПФ204-3712203 | Прокладка | |
| 152 | ПФ204-3712203 | Прокладка | |
| 152 | ПФ204-3712203 | Прокладка | |
| 152 | ПФ204-3712203 | Прокладка | |
| 153 | ПФ204-3712204-Б | Рассеиватель | |
| 153 | ПФ204-3712204-Б | Рассеиватель | |
| 154 | ПФ204-3712205-Б | Рассеиватель | |
| 154 | ПФ204-3712205-Б | Рассеиватель | |
| 155 | ПФ204-3712206 | Отражатель | |
| 155 | ПФ204-3712206 | Отражатель | |
| 155 | ПФ204-3712206 | Отражатель | |
| 155 | ПФ204-3712206 | Отражатель | |
| 156 | ПФ204-3716140 | Панель | |
| 156 | ПФ204-3716140 | Панель | |
| 156 | ПФ204-3716140 | Панель | |
| 156 | ПФ204-3716140 | Панель | |
| 192 | А12-3 | Лампа 12В 3св. | |
| 194 | А12-21 | Лампа 12В 21св. | |
| 194 | А12-21 | Лампа 12В 21св. | |
| 194 | А12-21 | Лампа 12В 21св. | |
| 194 | А12-21 | Лампа 12В 21св. | |
| 195 | А12-21+6 | Лампа 12В 21+6св. | |
| 195 | А12-21+6 | Лампа 12В 21+6св. | |
| 195 | А12-21+6 | Лампа 12В 21+6св. | |
| 195 | А12-21+6 | Лампа 12В 21+6св. | |
| 203 | Винт М4-6gх8.58.099 ГОСТ 1489-62 | Винт М4-6gх8.58.099 ГОСТ 1489-62 | |
| 204 | Винт М4-6gх12.58.099 ГОСТ 1489-62 | Винт М4-6gх12.58.099 ГОСТ 1489-62 | |
| 205 | Винт М4-6gх18.58.099 ГОСТ 1489-62 | Винт М4-6gх18.58.099 ГОСТ 1489-62 | |
| 205 | Винт М4-6gх18.58.099 ГОСТ 1489-62 | Винт М4-6gх18.58.099 ГОСТ 1489-62 | |
| 211 | Винт М6-6gх40.58.099 ГОСТ 1489-62 | Винт М6-6gх40.58.099 ГОСТ 1489-62 | |
| 213 | Гайка М6-7Н.6.099 ГОСТ 5015-70 | Гайка М6-7Н.6.099 ГОСТ 5015-70 | |
| 213 | Гайка М6-7Н.6.099 ГОСТ 5015-70 | Гайка М6-7Н.6.099 ГОСТ 5015-70 | |
| 217 | Шайба 6.65Г.099 ГОСТ 6402-70 | Шайба 6.65Г.099 ГОСТ 6402-70 | |
| 217 | Шайба 6.65Г.099 ГОСТ 6402-70 | Шайба 6.65Г.099 ГОСТ 6402-70 | |
| 217 | Шайба 6.65Г.099 ГОСТ 6402-70 | Шайба 6.65Г.099 ГОСТ 6402-70 | |
| 222 | Шайба 6-011 ГОСТ 11371-68 | Шайба 6-011 ГОСТ 11371-68 | |
| 222 | Шайба 6-011 ГОСТ 11371-68 | Шайба 6-011 ГОСТ 11371-68 | |
| 222 | Шайба 6-011 ГОСТ 11371-68 | Шайба 6-011 ГОСТ 11371-68 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
