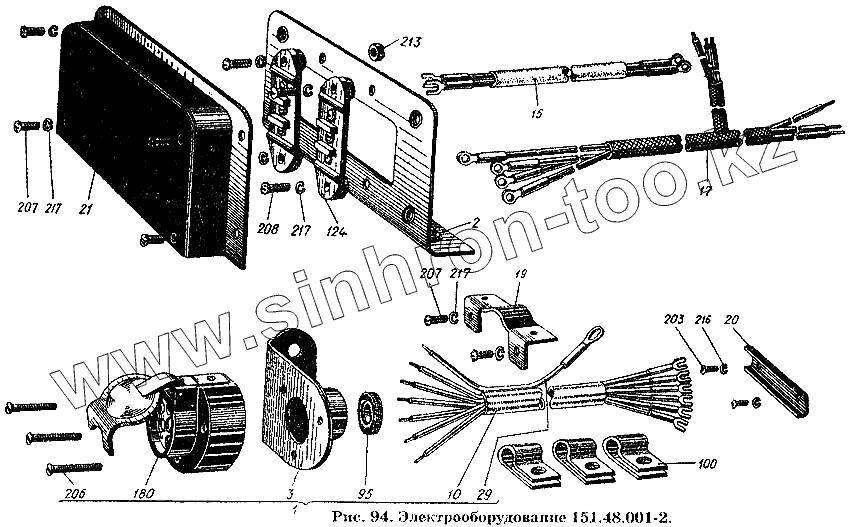

Каталог запасных частей к технике: ХТЗ Т-150К. Электрооборудование 151.48.001-2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
10
15
17
19
20
21
29
95
100
124
180
203
206
207
207
208
208
208
213
213
216
216
217
217
217
Позиция на иллюстрации Заводской номер детали Название детали
151.48.001-2 151.48.001-2 Электрооборудование и приборы
1 151.48.016-2 Установка штепсельного разъема в сборе
2 151.48.017 Кронштейн в сборе
3 151.48.041 Кронштейн розетки в сборе
10 151.48.062-2 Пучок проводов в сборе
15 151.48.084-2 Пучок проводов в сборе
17 151.48.088-2А Пучок проводов в сборе
19 151.48.119 Скоба
20 151.48.121 Планка
21 151.48.171 Крышка
29 151.48.462 Провод
95 14.48.393 Втулка
100 5.24.175 Скоба
124 ПС1-3723000-А2 Панель соединительная трехклеммовая
180 ПС300А-3723100 Розетка штепсельная ПС 300А
203 Винт М4-6gх8.58.099 ГОСТ 1489-62 Винт М4-6gх8.58.099 ГОСТ 1489-62
206 Винт М5-6gх35.58.099 ГОСТ 1490-62 Винт М5-6gх35.58.099 ГОСТ 1490-62
207 Винт М6-6gх12.58 099 ГОСТ 1489-62 Винт М6-6gх12.58 099 ГОСТ 1489-62
208 Винт М6-6gх18.58.099 ГОСТ 1489-62 Винт М6-6gх18.58.099 ГОСТ 1489-62
208 Винт М6-6gх18.58.099 ГОСТ 1489-62 Винт М6-6gх18.58.099 ГОСТ 1489-62
208 Винт М6-6gх18.58.099 ГОСТ 1489-62 Винт М6-6gх18.58.099 ГОСТ 1489-62
213 Гайка М6-7Н.6.099 ГОСТ 5015-70 Гайка М6-7Н.6.099 ГОСТ 5015-70
213 Гайка М6-7Н.6.099 ГОСТ 5015-70 Гайка М6-7Н.6.099 ГОСТ 5015-70
216 Шайба 4.65Г.099 ГОСТ 6402-70 Шайба 4.65Г.099 ГОСТ 6402-70
216 Шайба 4.65Г.099 ГОСТ 6402-70 Шайба 4.65Г.099 ГОСТ 6402-70
217 Шайба 6.65Г.099 ГОСТ 6402-70 Шайба 6.65Г.099 ГОСТ 6402-70
217 Шайба 6.65Г.099 ГОСТ 6402-70 Шайба 6.65Г.099 ГОСТ 6402-70
217 Шайба 6.65Г.099 ГОСТ 6402-70 Шайба 6.65Г.099 ГОСТ 6402-70
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
