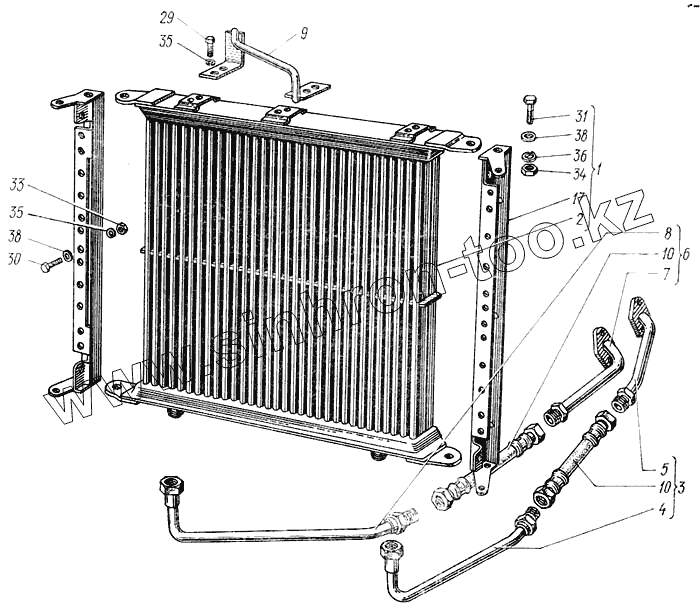

Каталог запасных частей к технике: ХТЗ Т-150. Радиатор масляный. Шторка радиатора

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
10
17
29
33
35
Позиция на иллюстрации Заводской номер детали Название детали
150.08.001А 150.08.001А Радиатор масляный двухрядный со шторкой
1 150У.08.003 Радиатор масляный в сборе
2 04У.08.002 Радиатор
3 150.08.014-5 Маслопровод
4 150.08.015-3 Трубка маслоподводящая к масляному радиатору в сборе
5 150.08.016-4 Трубка
6 150.08.017-4 Маслопровод
7 150.08.018-3 Трубка
8 150.08.019-2 Трубка маслоотводящая от масляного радиатора в сборе
9 150.08.020 Трубка с кронштейнами в сборе
10 150.08.023А Шланг
10 150.08.023А Шланг
17 150У.08.111 Стойка масляного радиатора
18 14.13.201 Кольцо
19 14.13.203 Наконечник каната
20 14.48.243 Втулка изоляционная
29 Болт М8-6gх16.66.019 ГОСТ 7796-70 Болт М8-6gх16.66.019 ГОСТ 7796-70
33 Гайка М8.6.0112 ГОСТ 5915-70 Гайка М8.6.0112 ГОСТ 5915-70
35 Шайба 10.04.0115 ГОСТ 11371-78 Шайба 10.04.0115 ГОСТ 11371-78
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
