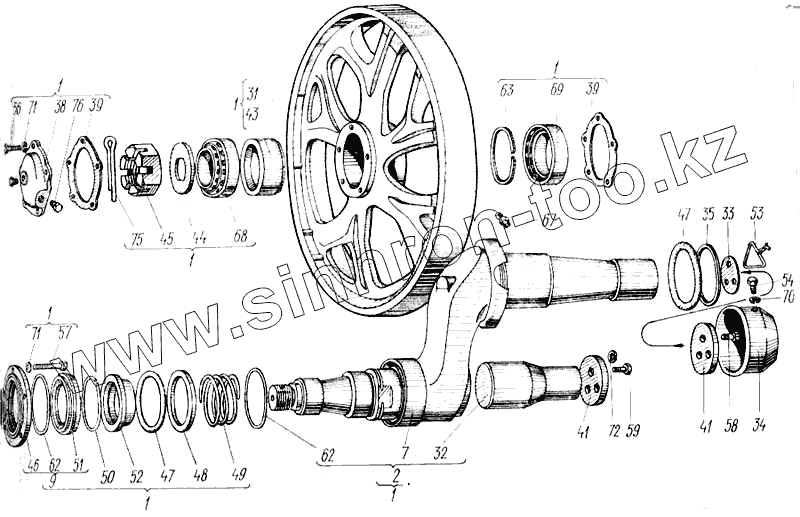

Каталог запасных частей к технике: ХТЗ Т-150. Колесо направляющее с натяжным и амортизирующим устройством

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
1
1
2
7
9
31
32
33
34
35
38
39
39
41
41
43
44
45
46
47
47
47
48
49
50
51
52
53
54
56
57
58
59
62
62
62
63
67
68
69
70
71
71
71
72
75
76
Позиция на иллюстрации Заводской номер детали Название детали
150.32.001-2А 150.32.001-2А Колено направляющее с натяжными амортизирующим устройством
1 150.32.011-1А Колесо направляющее
2 150.32.012-3 Ось коленчатая
7 150.32.022-2 Ось
9 85.32.025 Корпус уплотнения
31 150.32.150 Колесо направляющее
32 150.32.153 Цапфа
33 150.32.157 Прокладка регулировочная
34 150.32.158 Колпак
35 150.32.168 Кольцо
38 77.32.104 Крышка
39 77.32.106А Прокладка
41 77.32.110 Шайба упорная
43 77.32.117 Втулка распорная
44 85.32.113 Шайба упорная
45 85.32.114 Гайка
46 85.32.203 Корпус уплотнения
47 А11.00.103-01 Кольцо
47 А11.00.103-01 Кольцо
48 А11.00.104-01 Шайба
49 А11.00.105-01 Пружина
50 А11.00.106-01 Кольцо стопорное
51 А11.00.107-01 Кольцо уплотнительное
52 А11.00.108-01 Кольцо уплотнительное
53 ПЖ-1,6Х150 Проволока
54 Болт М8-6gх12.88.35.019 ГОСТ 7796-70 Болт М8-6gх12.88.35.019 ГОСТ 7796-70
56 Болт М10-6gх25.88.35.019 ГОСТ 7796-70 Болт М10-6gх25.88.35.019 ГОСТ 7796-70
57 Болт М10-6gх35.88.35.019 ГОСТ 7796-70 Болт М10-6gх35.88.35.019 ГОСТ 7796-70
58 Болт 3М12-6gх25.88.35.019 ГОСТ 7796-70 Болт 3М12-6gх25.88.35.019 ГОСТ 7796-70
59 Болт М12-6gх30.88.35.019 ГОСТ 7796-70 Болт М12-6gх30.88.35.019 ГОСТ 7796-70
62 Кольцо 096-102-36-2-2 ГОСТ 9833-73 Кольцо 096-102-36-2-2 ГОСТ 9833-73
62 Кольцо 096-102-36-2-2 ГОСТ 9833-73 Кольцо 096-102-36-2-2 ГОСТ 9833-73
63 Кольцо 2В120 ГОСТ 13941-80 Кольцо 2В120 ГОСТ 13941-80
67 Масленка 1.3.Ц6 ГОСТ 19853-74 Масленка 1.3.Ц6 ГОСТ 19853-74
68 Подшипник 7311К ГОСТ 333-79 Подшипник 7311К ГОСТ 333-79
69 Подшипник 7513 ГОСТ 333-79 Подшипник 7513 ГОСТ 333-79
70 Шайба 8 65Г 05 ГОСТ 6402-70 Шайба 8 65Г 05 ГОСТ 6402-70
71 Шайба 10 65Г 05 ГОСТ 6402-70 Шайба 10 65Г 05 ГОСТ 6402-70
71 Шайба 10 65Г 05 ГОСТ 6402-70 Шайба 10 65Г 05 ГОСТ 6402-70
72 Шайба 12 65Г 05 ГОСТ 6402-70 Шайба 12 65Г 05 ГОСТ 6402-70
75 Шплинт 8х70.016 ГОСТ 397-79 Шплинт 8х70.016 ГОСТ 397-79
76 Приока КГ 3/8" 10кп.01б ОСТ 23.1.117-83 Приока КГ 3/8" 10кп.01б ОСТ 23.1.117-83
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
