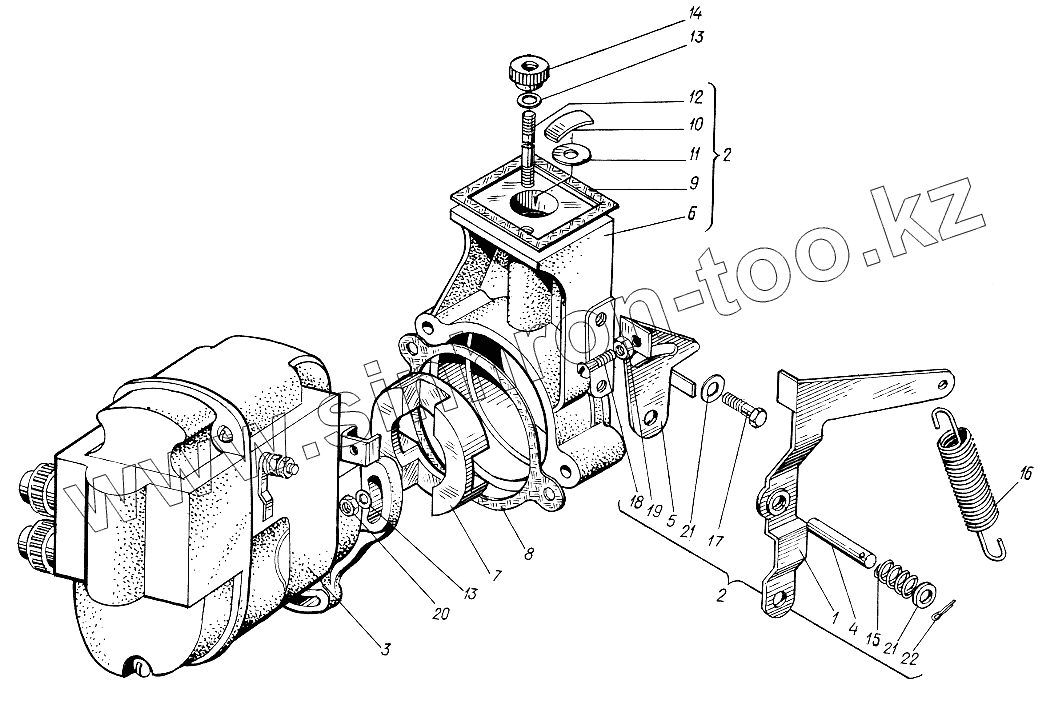

Каталог запасных частей к технике: ХТЗ Т-012. Установка магнето
1
2
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | СК6-1040080 | Рычаг | |
| 2 | СК6-1053010 | Переходник магнето | |
| 3 | 13.3728000 | Магнето | |
| 4 | СК6-1040091 | Ось рычага | |
| 5 | СК6-1040092 | Ограничитель | |
| 6 | СК6-1053011 | Переходник магнето | |
| 7 | УД15-1053005 | Муфта | |
| 8 | УД15-1053006 | Прокладка | |
| 9 | УД15-1053013 | Прокладка | |
| 10 | УД15-1053016 | Заглушка | |
| 11 | УД15-1053017 | Клапан | |
| 12 | УД25М1-1053018-10 | Шпилька | |
| 13 | 2СД-1009147 | Шайба | |
| 14 | 2СД-1308035 | Гайка | |
| 15 | 2СД-1500057 | Пружина | |
| 16 | 100603А | Пружина | |
| 17 | М6х14.7798 | Болт | |
| 18 | М5х25.17473 | Винт | |
| 19 | М5.5915 | Гайка | |
| 20 | М6.5915 | Гайка | |
| 21 | 6.11371 | Шайба | |
| 22 | 1,6х10.397 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
