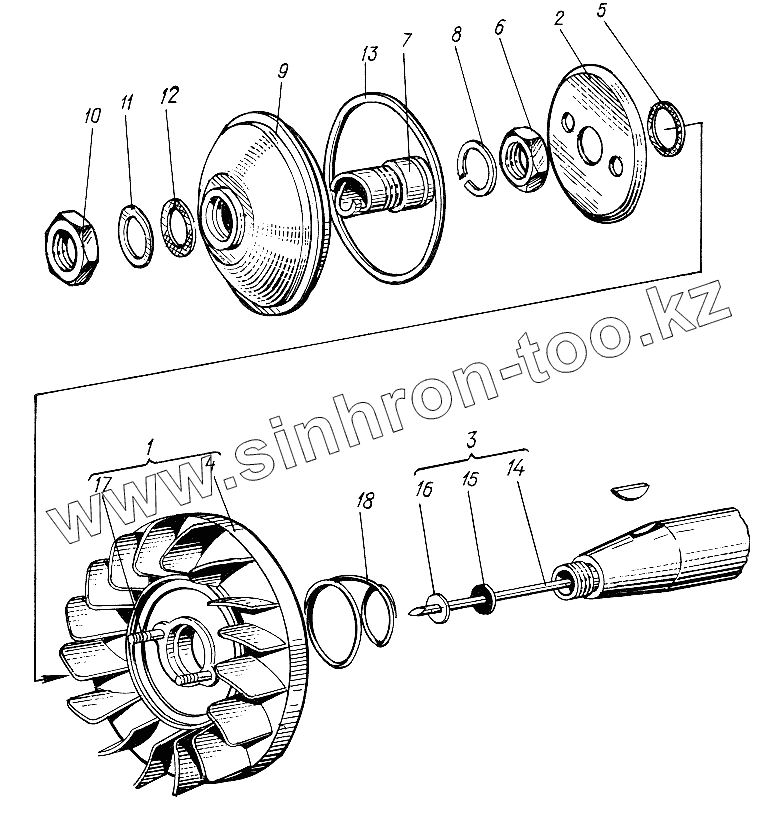

Каталог запасных частей к технике: ХТЗ Т-012. Маховик-вентилятор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | УД15-1031000-01 | Маховик-вентилятор | |
| 2 | УД15-1031017 | Диск маслофильтра | |
| 3 | УД15-1031030-01 | Трубка | |
| 4 | УД15-1031001-01 | Маховик-вентилятор | |
| 5 | УД15-1031005 | Кольцо уплотнительное | |
| 6 | УД15-1031008 | Гайка | |
| 7 | УД15-1031009-01 | Гайка-храповик | |
| 8 | УД15-1031011 | Кольцо упорное | |
| 9 | УД15-1031012 | Крышка | |
| 10 | УД15-1031013 | Гайка | |
| 11 | УД15-1031014 | Шайба | |
| 12 | УД15-1031015-01 | Прокладка | |
| 13 | УД15-1031016 | Прокладка | |
| 14 | УД15-1031031-01 | Трубка | |
| 15 | УД15-1031032-01 | Кольцо уплотнительное | |
| 16 | УД15-1031034 | Шайба | |
| 17 | УД15-1022009 | Шпилька | |
| 18 | УД15-1030034 | Пружина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
