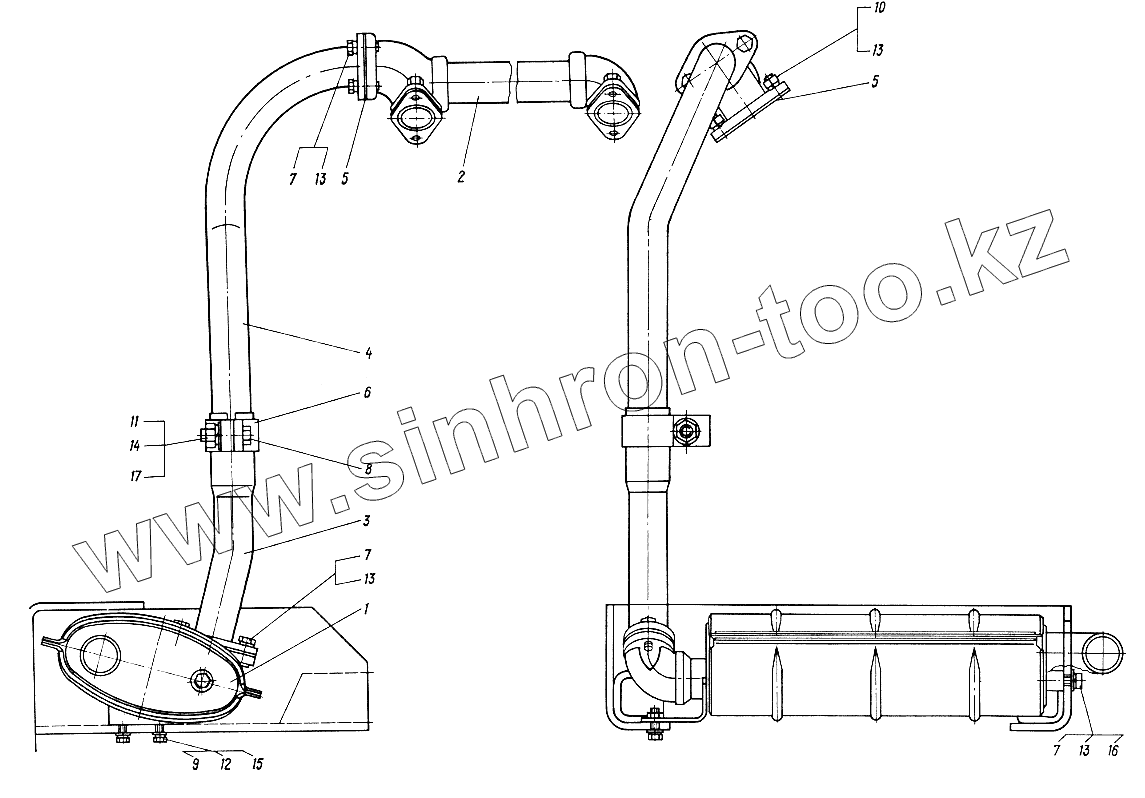

Каталог запасных частей к технике: ХТЗ Т-012. Глушитель с коллектором
010.10.001
1
2
3
4
5
5
6
7
7
7
8
9
10
11
12
13
13
13
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 010.10.001 | 010.10.001 | Глушитель с коллектором | |
| 1 | 010.10.011 | Глушитель | |
| 2 | 010.10.012 | Коллектор | |
| 3 | 010.10.016 | Труба | |
| 4 | 010.10.017 | Труба | |
| 5 | 010.10.019 | Прокладка | |
| 6 | 08.10.121 | Скоба | |
| 7 | М8х20.7796 | Болт | |
| 8 | М10х35.7796 | Болт | |
| 9 | М6х20.7798 | Болт | |
| 10 | М8.5915 | Гайка | |
| 11 | М10.5915 | Гайка | |
| 12 | 6.65Г.6402 | Шайба | |
| 13 | 8.65Г.6402 | Шайба | |
| 14 | 10.65Г.6402 | Шайба | |
| 15 | 6.04.11371 | Шайба | |
| 16 | 8.04.11371 | Шайба | |
| 17 | 10.04.11371 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
