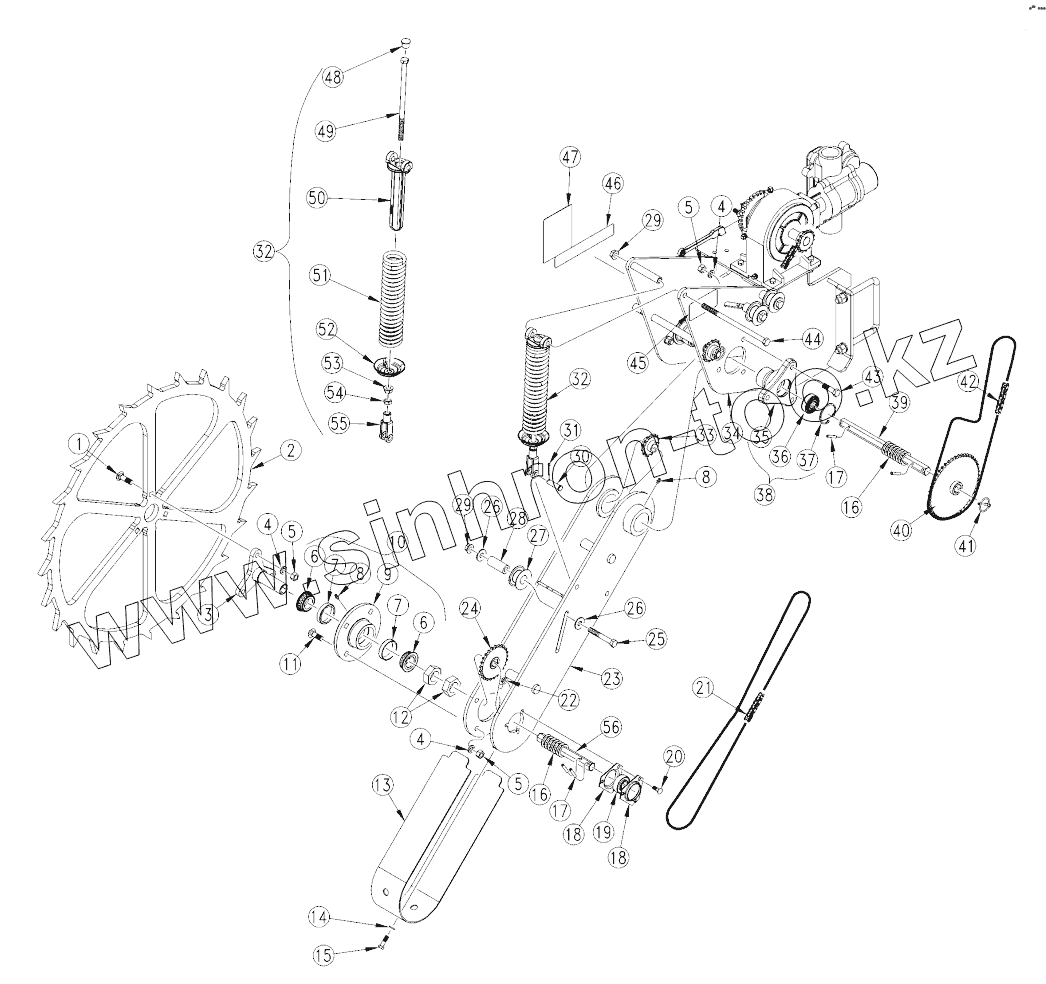

Каталог запасных частей к технике: Great Plains NP4000-1630. Liquid Fertilizer Ground Drive Assembly
1
2
3
4
4
4
5
5
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
16
17
17
18
18
19
20
21
22
23
24
25
26
26
27
28
29
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 802-331С | RHSNB 1/2-13X1 3/4 GR5 | |
| 2 | 407-473D | GROUND DRIVE WHEEL | |
| 3 | 407-329Н | HUB BOLT ON GROUND DRIVE WHL | |
| 4 | 804-015С | WASHER LOCK SPRING 1/2 PLT | |
| 5 | 803-020С | NUT HEX 1/2-13 PLT | |
| 6 | 822-240С | BRG, DUO-FACE W/SEAL LM67000LA | |
| 7 | 822-020С | BRG CUP LM-67010 | |
| 8 | 800-001С | GREASE ZERK STRAIGHT 1/4-28 | |
| 9 | 407-327D | 4BOLT HUB TAPPERED ROL BRG | |
| 10 | 407-227S | 4BOLT HUB ASY TAPPERED ROL BRG | |
| 11 | 802-106С | RHSNB 1/2-13X1 1/2 GR5 | |
| 12 | 803-383С | NUT HEX JAM 1 1/4-12 PLT | |
| 13 | 407-426D | SHIELD GROUND DRIVE ARM | |
| 14 | 804-01ЗС | WASHER LOCK SPRING 3/8 PLT | |
| 15 | 802-079С | HHCS 3/8-16X1 1/4 GR5 | |
| 16 | 804-061С | WASHER MACH 1.50 X 1.00 X 18GA | |
| 17 | 805-180С | PIN ROLL 1/4 X 1 1/2 LG PLT | |
| 18 | 822-175С | FLANGETTE 52 3-BOLT PLT | |
| 19 | 822-119С | BRG 7/8HEXX2.05OD SPH | |
| 20 | 802-282С | RHSNB 5/16-18X1 GR5 | |
| 21 | 136-016D | CHAIN RL #40 122 PITCHES | |
| 22 | 803-177С | NUT HEX FLG TP LK 5/16-18ZNYCR | |
| 23 | 407-283Н | GROUND DRIVE ARM | |
| 24 | 407-229Н | FERT DRIVE SPKT WLMT | |
| 25 | 802-041С | HHCS 1/2-13X3 1/2 GR5 | |
| 26 | 804-113С | WASHER FLAT 1/2 USS HARD PLT | |
| 27 | 817-406С | IDLER 1 PC 2.38X1.01X1.062 | |
| 28 | 407-333D | SPACER | |
| 29 | 803-169С | NUT HEX FLG LOCK 1/2-13 PLT | |
| 30 | 805-127С | PIN CLEVIS 1/2 X 1 3/4 | |
| 31 | 805-109С | PIN COTTER 1/8 X 1 1/4 PLT | |
| 32 | 407-992S | GND DRIVE SPRING ASY | |
| 33 | 120-290D | SPKT 40C15 7/8 HEX W/ SS HOLES | |
| 34 | 407-297Н | MOUNT GROUND DRIVE | |
| 35 | 120-188D | 3 BOLT PIVOT CAST W/BRG SEAT | |
| 36 | 188-006V | BRG .880 HEX BORE 205DD | |
| 37 | 800-038С | SNAP RING INT 2.05 OD | |
| 38 | 120-269S | 3 BOLT PIVOT BRG ASSY | |
| 39 | 407-427D | SHAFT HEX 7/8 X 12" LONG | |
| 40 | 808-262С | SPKT 40C47 X 7/8 HEX BORE | |
| 41 | 805-240С | PIN LINCH 3/16 X 1 9/16 LONG | |
| 42 | 136-126D | CHAIN RL #40 99 PITCHES | |
| 43 | 802-082С | HHCS 1/2-13X1 3/4 GR5 | |
| 44 | 802-048С | HHCS 1/2-13X9 1/2 GR5 | |
| 45 | 818-860С | DECAL WARNING MOVING CHAIN | |
| 46 | 838-265С | DECAL REFLECTOR AMBER 1 1/2X9 | |
| 47 | 818-323С | DECAL AG CHEMICALS DANGER | |
| 48 | 816-306С | PLUG, SPRING ROD CASTING | |
| 49 | 802-550С | HHCS 1/2-13X10 SPTHD GR8 | |
| 50 | 812-442С | DRV WHL SPRING TRUNION CASTING | |
| 51 | 807-159С | SPRING COMP 2 1/2ODX3/8X12 7/8 | |
| 52 | 153-053D | SPRING STOP STAMPING SMALL | |
| 53 | 803-193С | NUT HEX FLANGE 1/2-13 GR G PLT | |
| 54 | 803-036С | NUT HEX JAM 1/2-13 PLT | |
| 55 | 121-166D | ADJ.YOKE END | |
| 56 | 407-408D | SHAFT HEX 7/8 X 8 LONG |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
