Каталог запасных частей к технике: Great Plains NP4000-1630. Hydraulic Cylinder (810-723C)

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

5

6

7

8

9

10

10

11

12

12

13

13

14

15

16

17

18

19

20

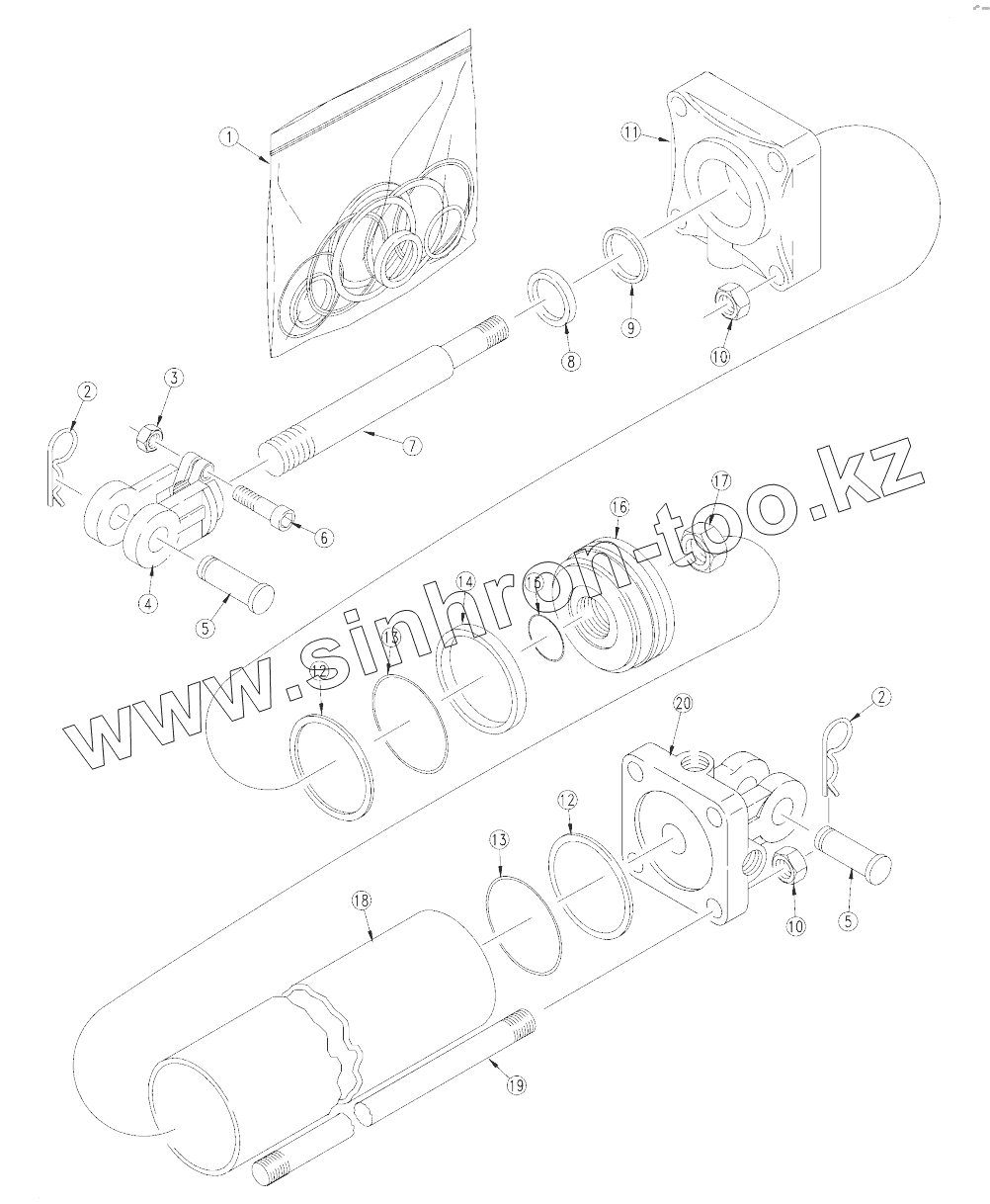

Позиция на иллюстрации	Заводской номер детали		Название детали
1	810-015С		CYL SEAL KIT MW (5A4104) 3 X 7
2	2А0134		MW COTTER PIN
3	803-234С		NUT HEX 3/8-16 PLAIN
4	1M7016-ADI		MIDWAY HARDENED CLEVIS ADI
5	805-124С		PIN CLEVIS 1 X 3 11/16 GR5 PLT
6	802-023С		HHCS 3/8-16X1 3/4 GR5
7	2М4418		MW ROD 1-1/4 DIA. X 10 STROKE
8	MW WIPER		MW WIPER
9	U-CUP		U-CUP
10	2А0014		MW TIE ROD NUT
11	3R1412		MW HEAD 3X1-1/4 ROD PT.E
12	BACK-UP MIDWAY		BACK-UP MIDWAY
13	O-RING MIDWAY		O-RING MIDWAY
14	CROWN SEAL MIDWAY		CROWN SEAL MIDWAY
15	MW PISTON NUT SEAL		MW PISTON NUT SEAL
16	4М4108		MW PISTON
17	2А0024		MW PISTON NUT 1-14
18	5М4118		MW TUBE
19	7М4318		MW TIE ROD
20	6R1164-ADI		MIDWAY ADI BASE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
