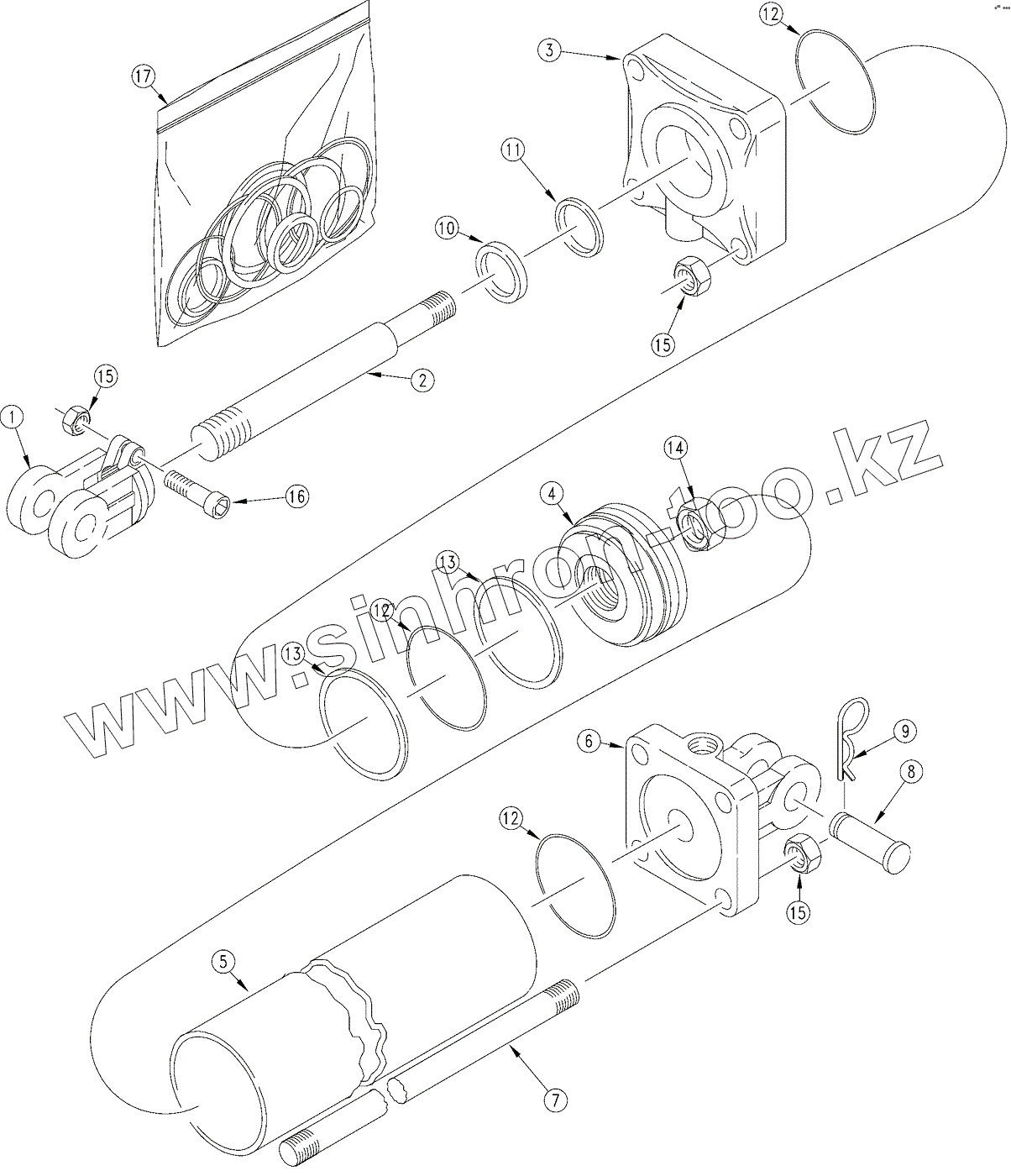

Каталог запасных частей к технике: Great Plains CTA4000 HD. Midway Hydraulic Cylinder (810-368C)
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
13
14
15
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1M6006 | MW ROD CLEVIS | |
| 2 | 2M2316 | MW ROD | |
| 3 | 3R0122 | MW HEAD | |
| 4 | 4M2102 | RPBY | |
| 5 | 5M2116 | MW TUBE | |
| 6 | 6R0032 | BASE MIDWAY | |
| 7 | 7M2316 | MW TIE ROD | |
| 8 | 2A0208 | RPBY | |
| 9 | 2A0132 | MW PIN CLIP | |
| 10 | WIPER SEAL | WIPER SEAL | |
| 11 | U-CUP | U-CUP | |
| 12 | O-RING | O-RING | |
| 13 | BACK-UP | BACK-UP | |
| 14 | 2A0022 | RPBY | |
| 15 | 2A0012 | RPBY | |
| 16 | 2A0006 | RPBY | |
| 17 | 810-310C | SEAL KIT MW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
