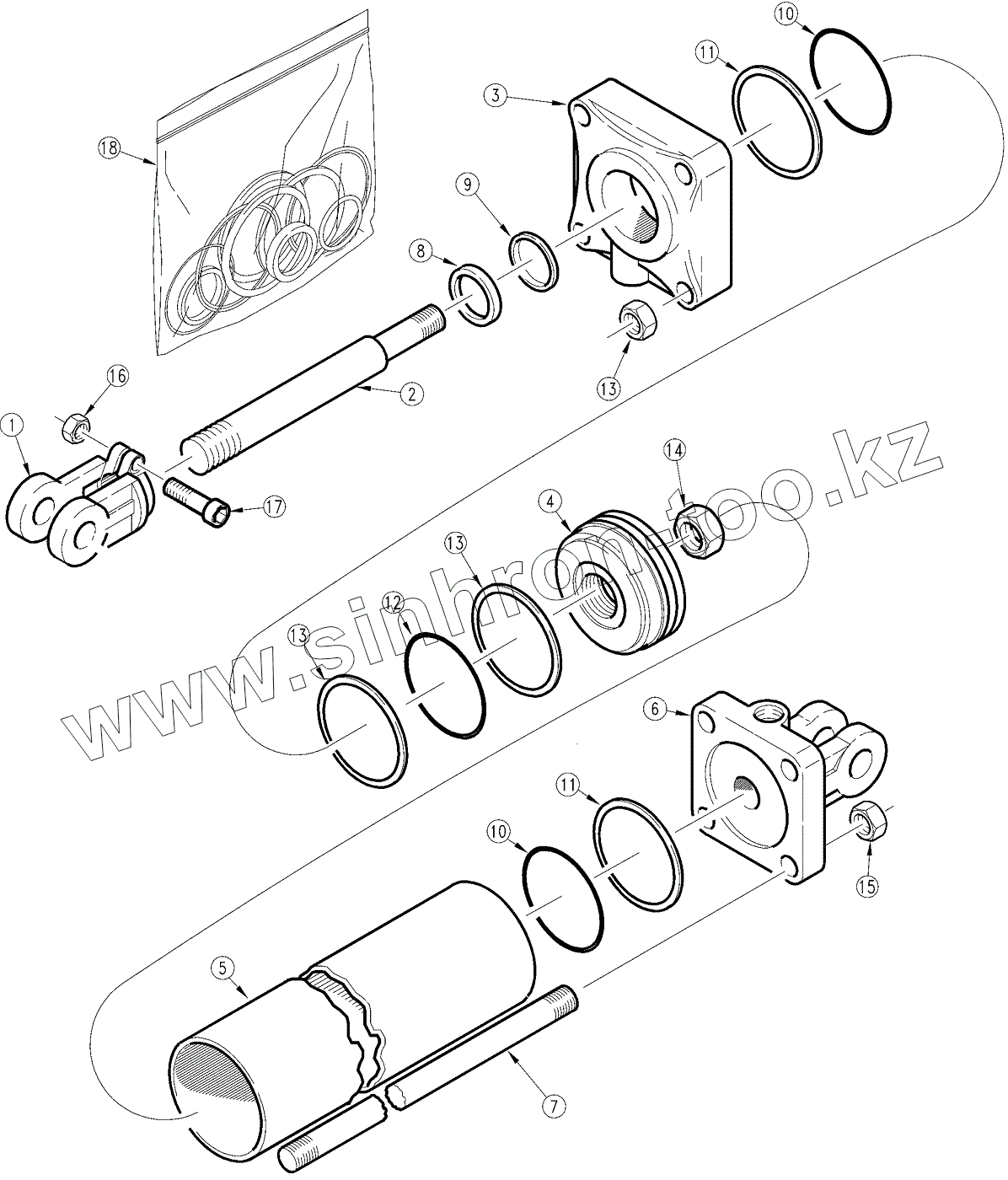

Каталог запасных частей к технике: Great Plains CTA4000 HD. Midway Hydraulic Cylinder (810-361C)
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
13
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1M7020 | MIDWAY ROD CLEVIS | |
| 2 | 2M7682 | MW ROD | |
| 3 | 3R7612 | MW HEAD | |
| 4 | 4M7108 | MW PISTON | |
| 5 | 5M7587 | TUBE | |
| 6 | 6R7170 | MW BASE | |
| 7 | 7M7371 | TIE ROD | |
| 8 | 2A0042 | MW WIPER | |
| 9 | U-CUP | U-CUP | |
| 10 | O-RING | O-RING | |
| 11 | BACK-UP MIDWAY | BACK-UP MIDWAY | |
| 12 | MW O-RING | MW O-RING | |
| 13 | MW BACK-UP | MW BACK-UP | |
| 14 | 2A0024 | MW PISTON NUT | |
| 15 | 2A0019 | RPBY | |
| 16 | 2A0012 | RPBY | |
| 17 | 2A0006 | RPBY | |
| 18 | 810-236C | SEAL KIT MW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
