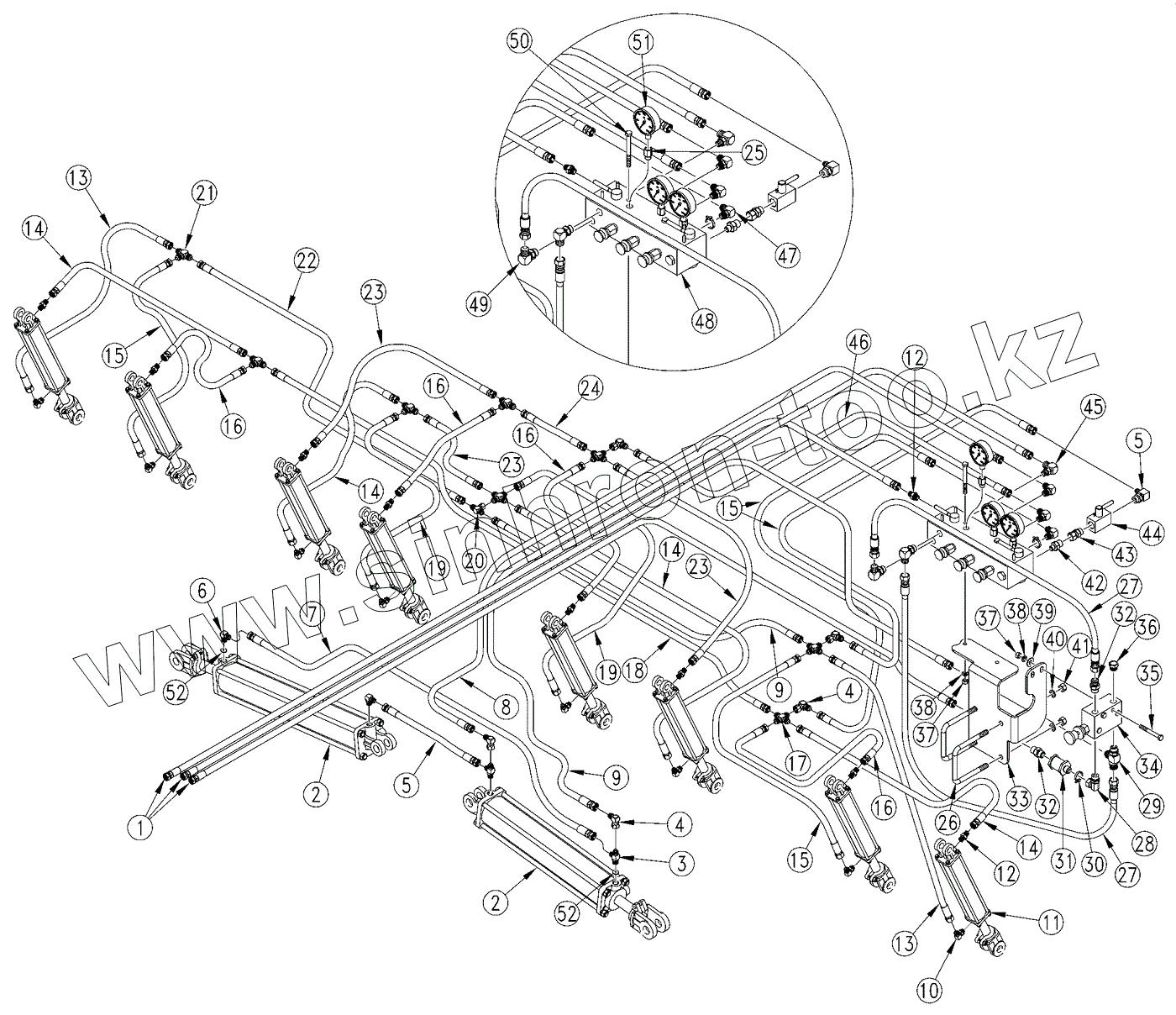

Каталог запасных частей к технике: Great Plains CTA4000 HD. Hydraulic System (S/N EE1131+)
1
2
2
3
4
4
5
5
6
7
8
9
9
10
11
12
12
13
13
14
14
14
14
15
15
15
16
16
16
16
17
18
19
19
20
21
22
23
23
23
24
25
26
27
27
28
29
30
31
32
32
33
34
35
36
37
37
38
38
39
40
41
42
43
44
45
46
47
48
48
49
50
51
52
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 811-709C | HH | |
| 2 | 810-361C | CYL | |
| 3 | 811-249C | TE | |
| 4 | 811-169C | EL | |
| 5 | 811-711C | HH | |
| 6 | 811-171C | EL | |
| 7 | 811-710C | HH | |
| 8 | 811-712C | HH | |
| 9 | 811-707C | HH | |
| 10 | 811-065C | EL | |
| 11 | 810-368C | CYL | |
| 12 | 811-170C | AD | |
| 13 | 811-699C | HH | |
| 14 | 811-700C | HH | |
| 15 | 811-701C | HH | |
| 16 | 811-702C | HH | |
| 17 | 811-581C | CR | |
| 18 | 811-708C | HH | |
| 19 | 811-704C | HH | |
| 20 | 811-193C | TE | |
| 21 | 811-312C | TE | |
| 22 | 811-706C | HH | |
| 23 | 811-703C | HH | |
| 24 | 811-253C | HH | |
| 25 | 811-677C | AD | |
| 26 | 806-035C | U-BOLT | |
| 27 | 811-128C | HH | |
| 28 | 841-077C | EL | |
| 29 | 811-080C | TE | |
| 30 | 800-298C | CABLE TIE | |
| 31 | 810-554C | FILTER INLINE | |
| 32 | 811-088C | AD | |
| 33 | 160-517D | VALVE MOUNT | |
| 34 | 810-432C | HYDRAULIC BYPASS VALVE | |
| 35 | 802-024C | HHCS | |
| 36 | 811-857C | PL | |
| 37 | 803-014C | NUT HEX | |
| 38 | 804-013C | WASHER LOCK SPRING | |
| 39 | 804-011C | WASHER FLAT | |
| 40 | 804-015C | WASHER LOCK SPRING | |
| 41 | 803-020C | NUT HEX | |
| 42 | 811-584C | AD | |
| 43 | 811-324C | AD | |
| 44 | 810-345C | VALVE | |
| 45 | 811-216C | EL | |
| 46 | 811-713C | HH | |
| 47 | 811-065C | EL | |
| 48 | 810-381C | PRESS REDUCING-SELECTOR VALVE | |
| 48 | 850-078C | PRESS REDUC SEL VALVE | |
| 49 | 811-063C | EL | |
| 50 | 802-026C | HHCS | |
| 51 | 810-300C | PRESSURE GAUGE | |
| 52 | 196-430D | ORIFICE PLATE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
