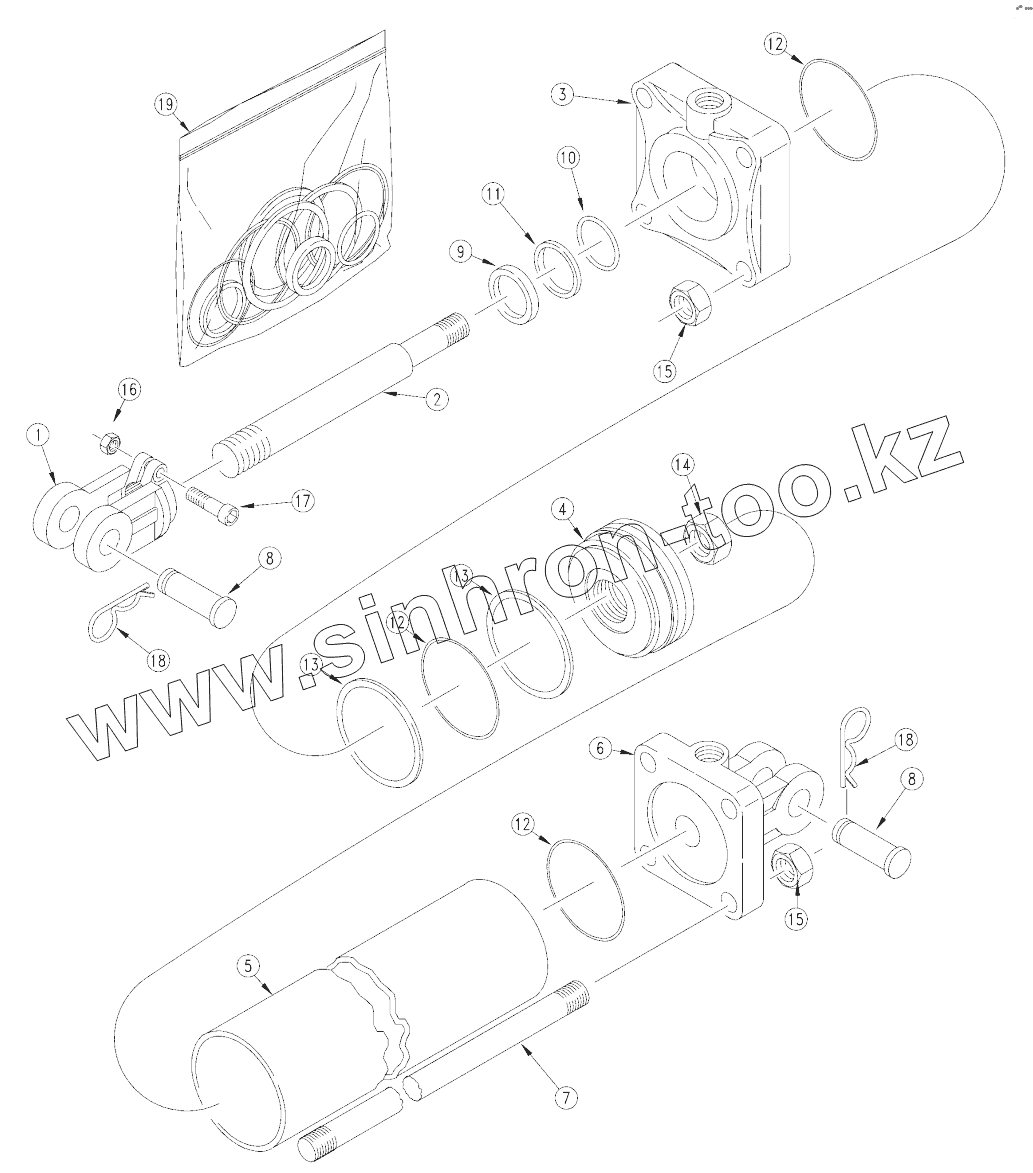

Каталог запасных частей к технике: Great Plains CPH12, CPH15, CPH20. Tongue Cylinder 810-195C
1
2
3
4
5
6
7
8
8
9
10
11
12
12
12
13
13
14
15
15
16
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1М7016 | CLEVIS ROD MIDWAY | |
| 2 | 2М4416 | MW ROD 1-1/4 DIA X 8 STROKE | |
| 3 | 3R1412 | MW HEAD 3X1-1/4 ROD PT.E | |
| 4 | 4М4104 | RPBY 4М4108 | |
| 5 | 5М4116 | MW TUBE 3 X 8 CYLINDER | |
| 6 | 6R1164 | MW BASE | |
| 7 | 7М4316 | MW TIE ROD 3 X 8 CYLINDER | |
| 8 | 2А0208 | RPBY 805-124C | |
| 9 | WIPERSEAL | WIPER SEAL | |
| 10 | O-RING | O-RING | |
| 11 | BACK-UP | BACK-UP | |
| 12 | O-RING | O-RING | |
| 13 | BACK-UP | BACK-UP | |
| 14 | 2А0024 | MW PISTON NUT 1-14 | |
| 15 | 2А0014 | MW TIE ROD NUT | |
| 16 | 2А0012 | RPBY 803-234C | |
| 17 | 2А0006 | RPBY 802-023C | |
| 18 | 2А0132 | MW PIN CLIP | |
| 19 | 810-015С | CYL SEAL KIT MW (5A4104) 3 X 7 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
