Каталог запасных частей к технике: Great Plains 3S-4010HD. HD10 Series Opener Arms & Mounts

Тип техники

Марка

Модель

Схема

1

2

2

2

2

3

3

3

3

4

4

4

5

5

6

7

8

8

9

9

9

9

10

11

12

13

13

14

15

16

16

17

18

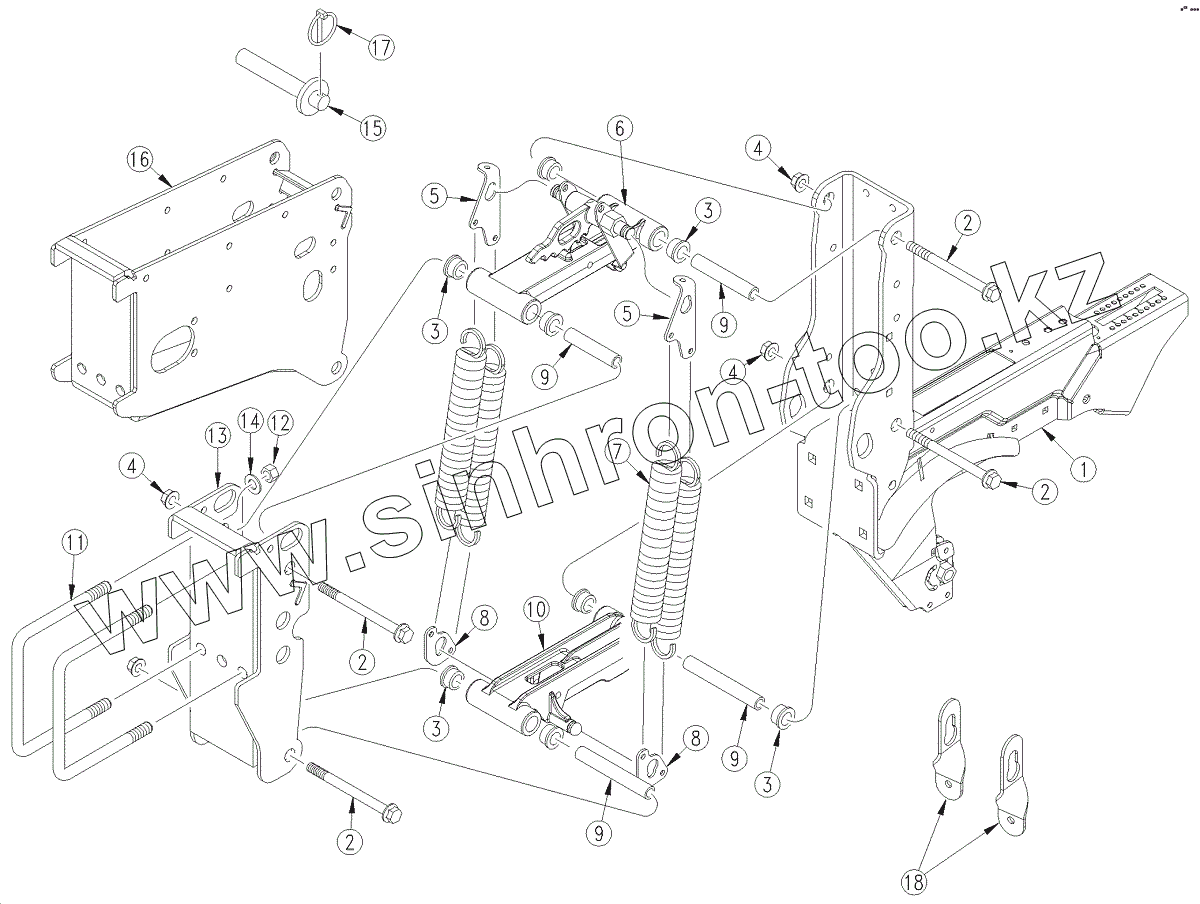

Позиция на иллюстрации	Заводской номер детали		Название детали
1	298-855H		HD10P OPENER WELDMENT
2	802-745C		HFS 1/2-13X6 1/8GR5 PLT
3	817-084C		PARALLEL ARM PIVOT BUSHING
4	803-169C		NUT HEX FLG. LOCK
5	198-292D		25P UPPER SPRING LINK
6	288-374H		25 SERIES UPPER PARALLEL ARM
7	807-076C		SPRING EXT 1.575O.D.X.225 WIRE
8	198-293D		25P LOWER SPRING LINK
9	198-295D		25P REAR OPENER INNER PIVOT TB
10	403-667D		25 SRS LOWER PARALLEL ARM
11	806-053C		U-BOLT 5/8-11 X 7 1/32 X 6 1/2
12	803-021C		NUT HEX
13	298-884H		25P FRONT OPENER MOUNT WELDMT
13	398-557H		10HD SPLIT FRONT OPENER MOUNT
14	804-022C		WASHER LOCK SPRING
15	398-456H		LOCKUP PIN FOR 10HD OPENER
16	298-885H		25P REAR OPENER MOUNT WELDMT
16	398-558H		10HD SPLIT REAR OPENER MOUNT
17	805-240C		PIN LINCH
18	198-240D		3 13/32 SPRING STRAP

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
