Каталог запасных частей к технике: Great Plains 3S-4010HD. HD10 & 25 Series Inside Scraper

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано AGCO Amity CASE IH DongFeng Fortschritt Foton Franz Kleine Gaspardo Great Plains KRONE KUHN Lemken Lovol MacDon Massey Ferguson New Holland TIGARBO Vaderstad Versatile Wirax Агро Агротехмаш Бобруйскагромаш (ОАО «УКХ «Бобруйскагромаш») БЭМЗ ВгТЗ Воронежсельмаш ВТЗ Гомсельмаш ДКЗ ЗАО "Техника-сервис" ЗиД КЗК Кировец-Ландтехник Клевер Красная Звезда Лидагропроммаш Лидсельмаш ЛТЗ Машстройхолдинг Минитракторы Мордовагромаш МТЗ Навигатор-Новое машиностроение Нефтекамский автозавод ПТЗ Ремком РСМ Сибсельмаш ТеКЗ ТКЗ ХЗТСШ ХТЗ ЮМЗ

Модель Не выбрано 1200, 1500, 2000 (2017) 1200TM - 4000TM (2013) 2S-2600, 2S-2600F (2016) 3N-4010 (2016) 3S-4010HD (2017) CPH12, CPH15, CPH20 (2020) CTA4000 HD (2017) NP4000-1630 (2014) PH-15, PH-20, PFH-15, PFH-20 (2019)

Схема > Не выбрано Hitch to Frame Tongue to Wings Wing to Center Frame Lights and Harness Box to Frame Lid To Fertilizer Box Fertilizer Box Dividers Fertilizer Spill Flap (175-190S) Fertilizer Tray to Box Fertilizer Tray Seed / Fertilizer Flap (175-191S) Small Seeds Box Mounting Small Seeds Box Components Seed Box Only Walkboard Seed Level Indicator Weight Bracket (Option) Wing Frame Extension Mount 7.5" LH Feeder Cup Spacing 7.5" RH Feeder Cup Spacing 7.5" CTR Section Feeder Cup Spacing 10" CTR and LH Feeder Cup Spacing 10" RH Feeder Cup Spacing Seed Rate Adjustment Handle (118-881S) Loup Shaft Monitor (2 Channel 116-282A) (3 Channel 116-283A) Rockshaft to Frame Rockshaft Gauge Wheel Gauge Wheel Striker Plate Rear Axle Assembly Rockshaft Ground Drive Drive Center Section Fertilizer Drive Center Section Seeds Drive Center Section Small Seeds Drive RH & LH Fertilizer Drive RH & LH Seeds Drive RH & LH Small Seeds Drive Small Seeds Jackshaft HD10 Series Opener Arms & Mounts HD10 Series Opener Body HD10 & 25 Series Inside Scraper HD10 Series Seed-Lok (Option) Coulter Coulter Blade Unit Mount Fertilizer Hose Retainer Seed Firmer Small Seeds Seed Tube HD10 1" x 12" Double "V" Press Wheel HD10 1 1/4" x 13 1/2" Double Press Wheel HD10 2" x 13" Single Press Wheel HD10 3" x 13" Single Press Wheel Lift and Fold Hydraulics Lock Cylinder Hydraulics Stroke Control Valve (810-503C) Hydraulic Cylinder (810-201C 1.5x2.5x.75 Rod) Hydraulic Cylinder (810-496C 5x16x1.5 Rod) Hydraulic Cylinder (810-497C 4.75x16x1.5 Rod) Hydraulic Cylinder (810-498C 4.5x16x1.5 Rod) Hydraulic Cylinder (810-499C 5x24x2 Rod) Hydraulic Cylinder (810-500C 5x20x2 Rod) Hydraulic Cylinder (810-555C 1.5x2.5x.75 Rod) Point Row Decals Marker Arm Marker Disk and Hub (113-790S) LH Marker Hydraulics Dual Marker Hydraulics Hydraulic Cylinder (810-423C 3x24x1.5 Rod) Sequence Valve (810-422C)

1

2

3

4

5

6

7

8

9

10

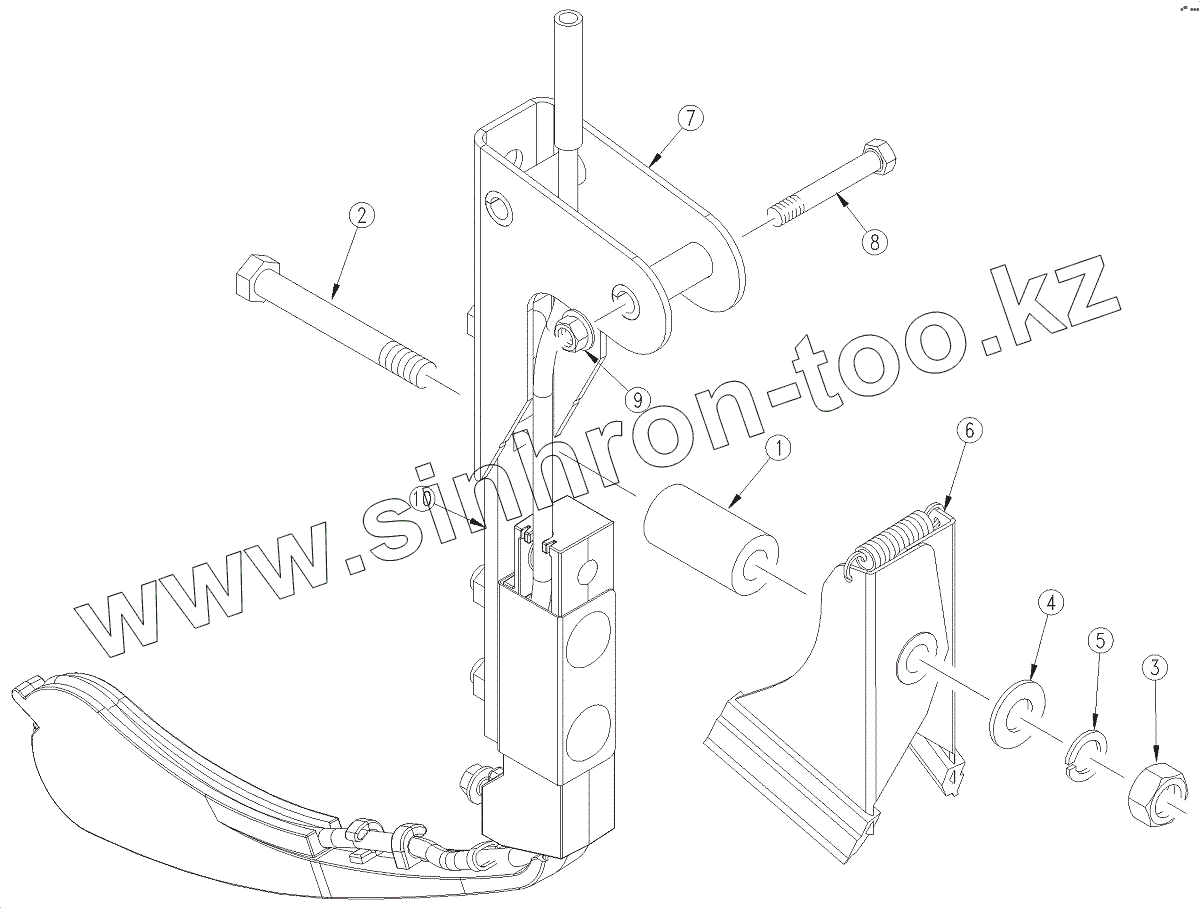

Позиция на иллюстрации	Заводской номер детали		Название детали
1	122-177D		10HD25 INSIDE SCRAPER MNT TUBE
2	802-024C		HHCS
3	803-014C		NUT HEX
4	804-011C		WASHER FLAT
5	804-013C		WASHER LOCK SPRING
6	890-928C		25 SER AIR DESIGN IN SCRAPER
7	129BXT824		BRACKET FOR 890-929C FIRMER
8	802-172C		HHCS
9	803-043C		NUT HEX WHIZ 5/16-18 PLT
10	129BXT826		25 SER FIRM -SCRAPER MOUNT

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
