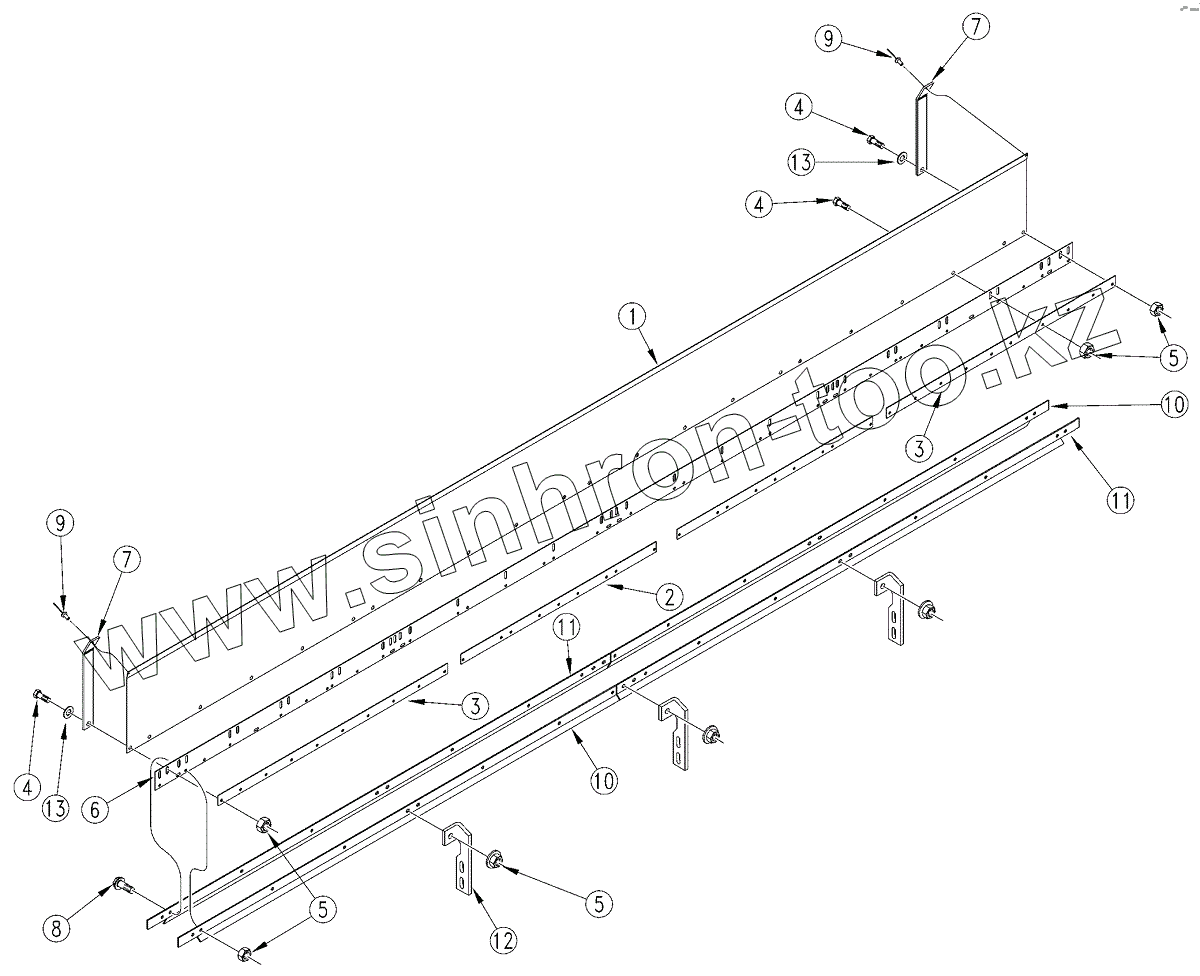

Каталог запасных частей к технике: Great Plains 3S-4010HD. Fertilizer Spill Flap (175-190S)
1
2
3
3
4
4
4
5
5
5
6
7
7
8
9
9
10
10
11
11
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 175-331D | SPILL FLAP | |
| 2 | 195-197D | HINGE CLAMP STRIP CTR | |
| 3 | 175-327D | HINGE CLAMP STRIP END | |
| 4 | 802-078C | HHCS | |
| 5 | 803-088C | NUT HEX LOCK | |
| 6 | 816-291C | RUBBER BELTING HINGE | |
| 7 | 816-278C | RUBBER BELTING SEAL STRIP | |
| 8 | 802-375C | HFSS | |
| 9 | 800-012C | RIVET SS | |
| 10 | 175-325D | DIVIDER CLAMP ANGLE SHORT | |
| 11 | 175-326D | DIVIDER CLAMP ANGLE LONG | |
| 12 | 195-192D | TOP BAR PARTITION BRACE | |
| 13 | 804-007C | WASHER FLAT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
