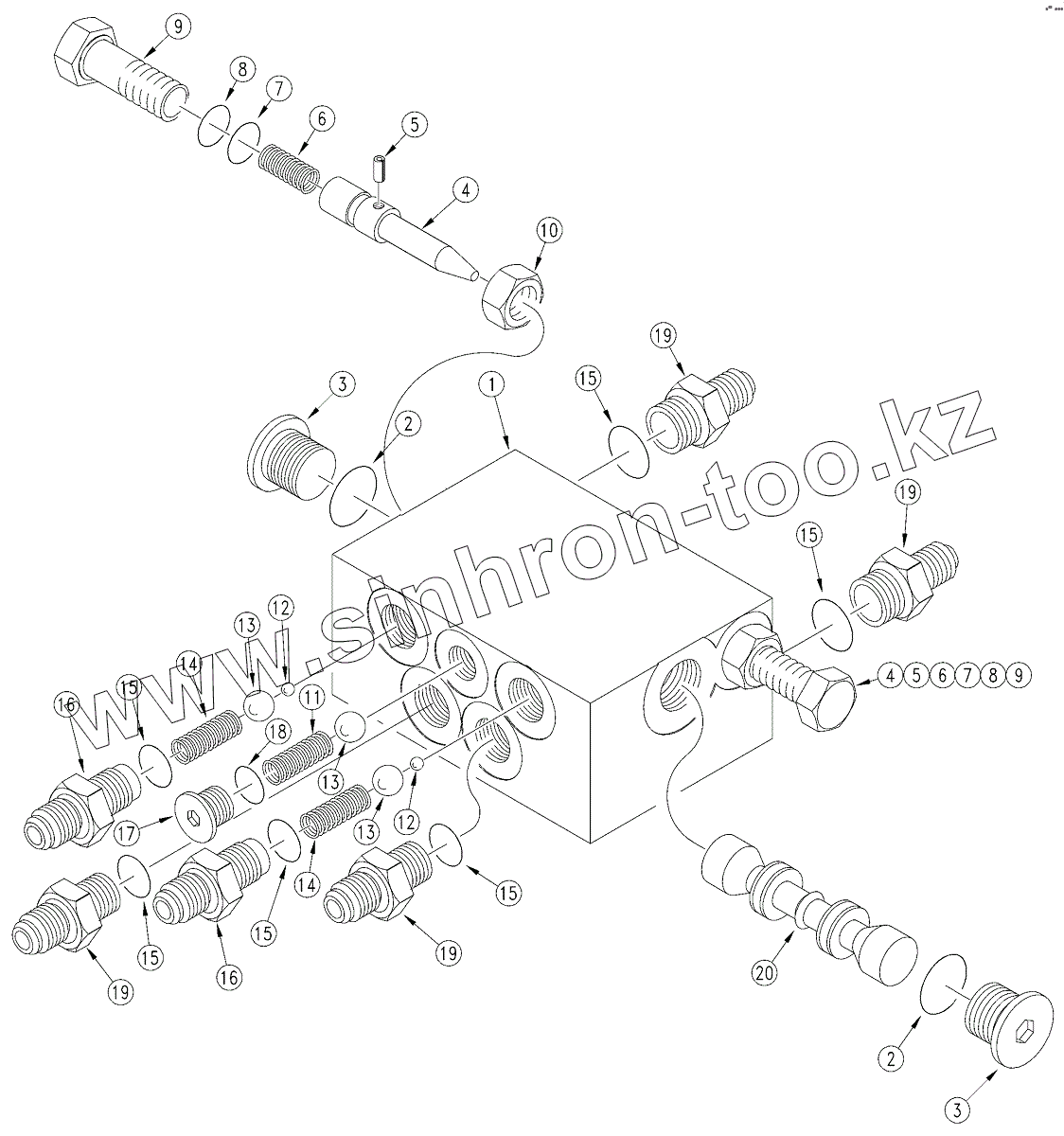

Каталог запасных частей к технике: Great Plains 3N-4010. Sequence Valve (810-422C)
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
11
12
12
13
13
13
14
14
15
15
15
15
15
15
16
16
17
18
19
19
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3089 | SHOEMAKER BODY MKR SEQ VALVE | |
| 2 | 1088-908 | SHOEMAKER O-RING | |
| 3 | 1132-08 | SHOEMAKER PLUG, HEX SOCKET | |
| 4 | 1179 | SHOEMAKER NEEDLE,FLOW CONTROL | |
| 5 | 1217 | SHOEMAKER | |
| 6 | 1211 | SHOEMAKER SPRING COMPRESSION | |
| 7 | 1088-011 | RPBY | |
| 8 | 1089-011 | RPBY SEAL KIT | |
| 9 | 1180 | SHOEMAKER SCREW, FLOW CON.ADJ. | |
| 10 | 1218 | SHOEMAKER HEX, JAM NUT Z PLTD. | |
| 11 | 1099 | RPBY SEAL KIT | |
| 12 | 1087-250 | RPBY SEAL KIT | |
| 13 | 1087-437 | RPBY SEAL KIT | |
| 14 | 1042 | RPBY SEAL KIT | |
| 15 | 1088-906 | SHOEMAKER O-RING | |
| 16 | 1182 | SHOEMAKER FITTING PORT ADPT | |
| 17 | 1132-05 | SHOEMAKER HEX,SKT O-RING PLUG | |
| 18 | 1088-905 | SHOEMAKER O-RING | |
| 19 | 1092-6 | RPBY | |
| 20 | 2154 | SHOEMAKER SPOOL,MKR SEQ. .076 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
