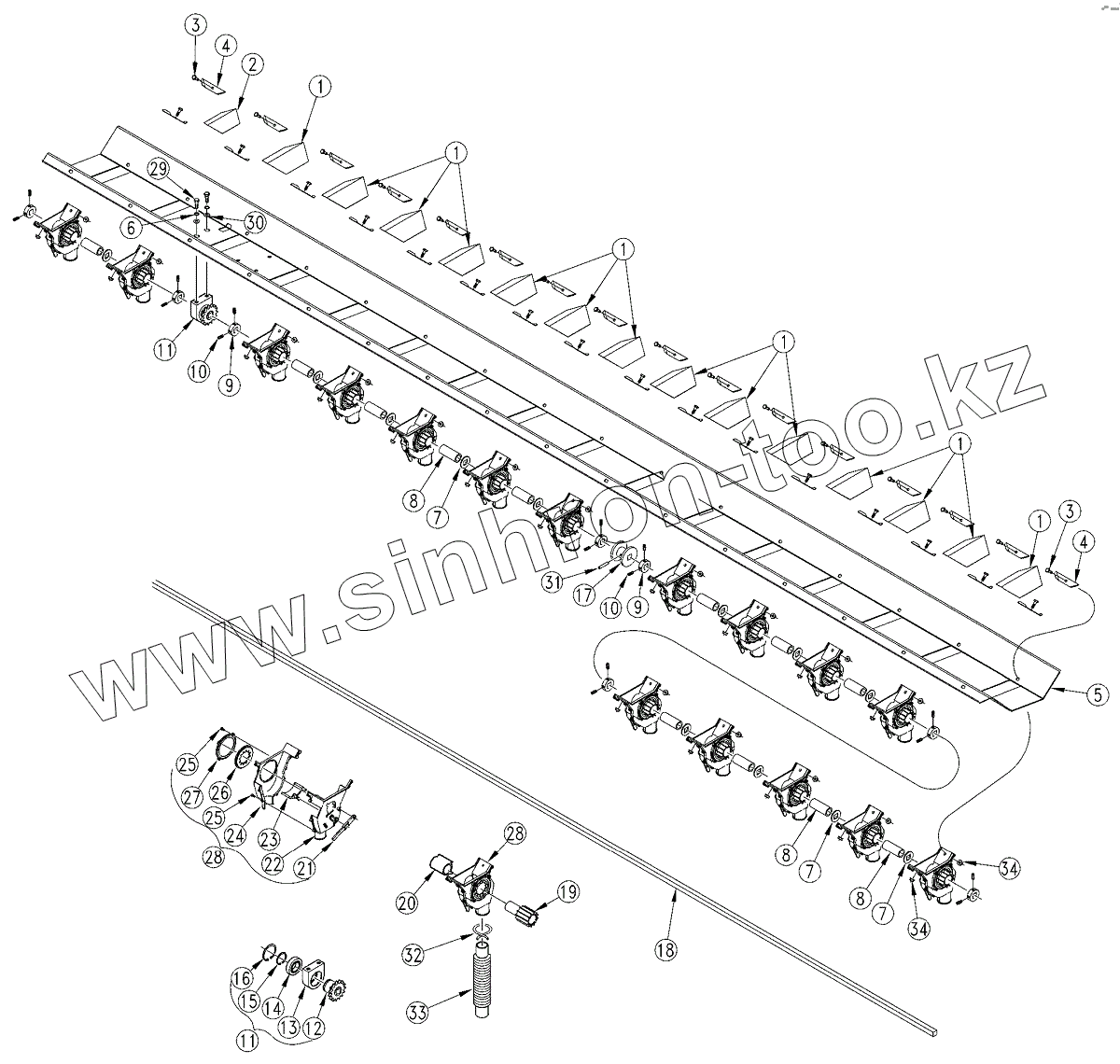

Каталог запасных частей к технике: Great Plains 3N-4010. Feeder Cup Channel (RH 10")
1
1
1
1
1
1
2
3
3
4
4
5
6
7
7
7
8
8
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
28
29
30
31
32
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 118-356D | BOX DIVIDER FOR 10 ROW | |
| 2 | 118-371D | BOX DVDR 5.31 X 60DEG | |
| 3 | 802-004C | HHCS | |
| 4 | 118-341D | SEED BOX DIVIDER CLIP | |
| 5 | 118-628D | 3N-40 10 RH FEEDER CUP TRAY | |
| 6 | 804-013C | WASHER LOCK SPRING | |
| 7 | 804-031C | WASHER RETAINING | |
| 8 | 118-353D | 185C058TUBE X 6.578 | |
| 9 | 890-350C | SHAFT LOCKING COLLAR | |
| 10 | 801-035C | SCREW SET | |
| 11 | 118-226S | FEEDER CUP BEARING ASSEMBLY | |
| 12 | 118-508D | BEARING HUB | |
| 13 | 118-336D | FEEDER CUP BEARING HOUSING | |
| 14 | 822-103C | BRG | |
| 15 | 800-004C | SNAP RING EXT BASIC | |
| 16 | 800-107C | SNAP RING INTERNAL | |
| 17 | 109-091D | MACHINED ADJUSTMENT SPOOL | |
| 18 | 118-629D | 3N-40 7.5 FD CUP SQ DRIVE BAR | |
| 19 | 890-190C | PM SEED CUP SPROCKET | |
| 20 | 817-074C | SEED CUP SLEEVE | |
| 21 | 817-071C | SEED CUP ADJUSTMENT HANDLE | |
| 22 | 817-069C | SEED CUP RIGHT HALF | |
| 23 | 817-070C | SEED CUP DOOR | |
| 24 | 817-068C | SEED CUP LEFT HALF | |
| 25 | 801-057C | SCR SELF TAP | |
| 26 | 817-004C | NYLON WASHER-SPLIT | |
| 27 | 817-073C | SEED CUP WASHER RETAINER | |
| 28 | 817-075C | SEED CUP ASSEMBLY | |
| 29 | 802-014C | HHCS | |
| 30 | 804-012C | WASHER FLAT | |
| 31 | 805-023C | PIN ROLL | |
| 32 | 800-009C | CLAMP HOSE | |
| 33 | 816-037C | END WHEEL FERTILIZER HOSE | |
| 34 | 803-194C | NUT HEX WHIZ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
