Каталог запасных частей к технике: Great Plains 3N-4010. 3" x 13" Single Press Wheel

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

10

11

12

13

14

15

16

17

18

19

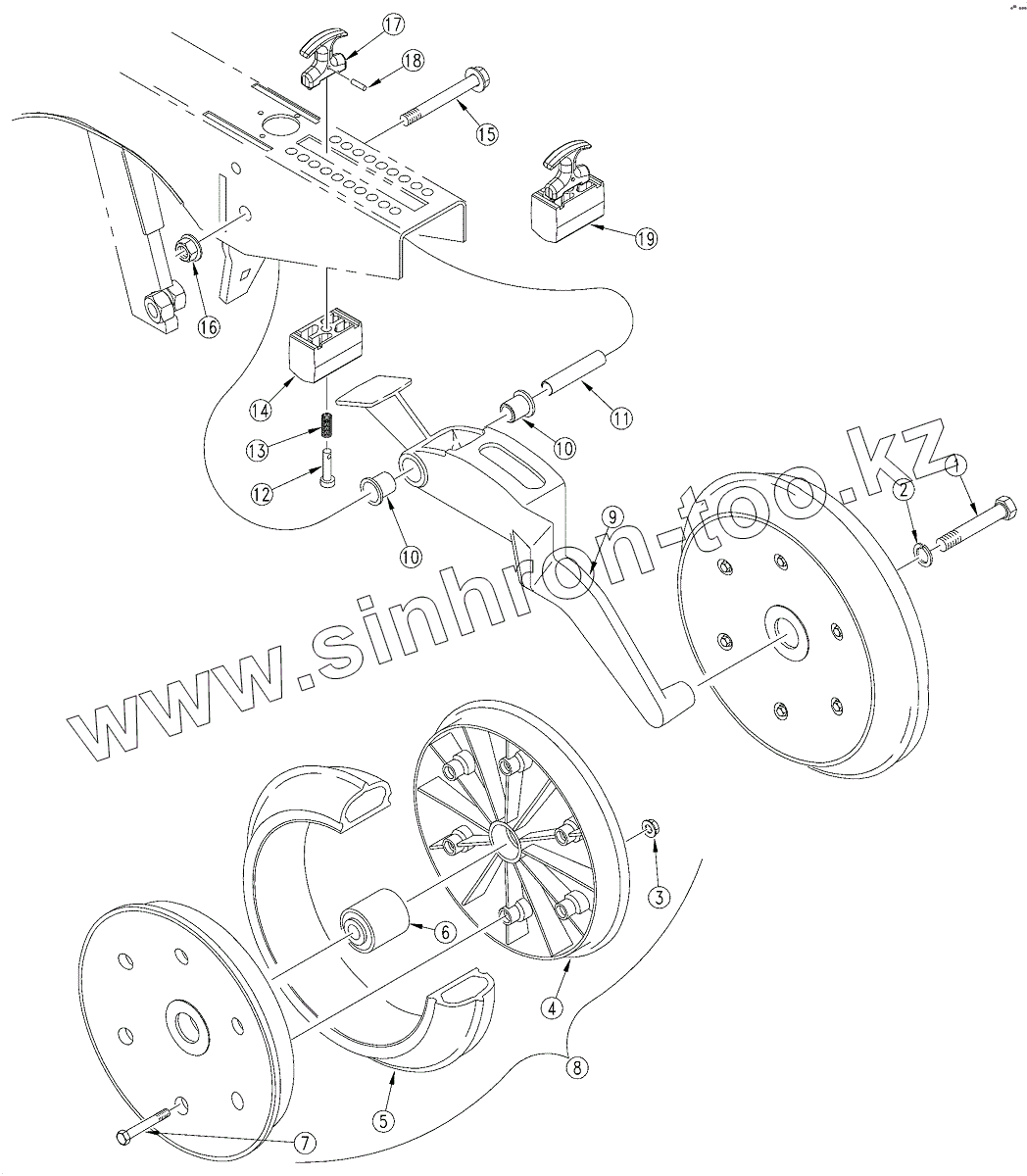

Позиция на иллюстрации	Заводской номер детали		Название детали
1	802-058C		HHCS
2	804-022C		WASHER LOCK SPRING
3	803-088C		NUT HEX LOCK
4	817-297C		PRESS WHEEL RIM HALF
5	814-160C		PRESS WHEEL TIRE
6	822-170C		BRG
7	802-618C		HHFS
8	814-158C		PRESS WHEEL ASSEMBLY
9	199-042D		UNIVERSAL PW ARM MACH
10	817-084C		PARALLEL ARM PIVOT BUSHING
11	198-137D		PRESS WHEEL PIVOT TUBE
12	805-154C		PIN CLEVIS
13	807-106C		SPRING
14	817-347C		OPENER TRUNION
15	802-421C		HFS
16	803-169C		NUT HEX FLG. LOCK
17	817-328C		T-HANDLE ASSEMBLY
18	805-186C		PIN ROLL
19	122-202S		PW ADJUSTMENT TRUNNION ASSY

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
