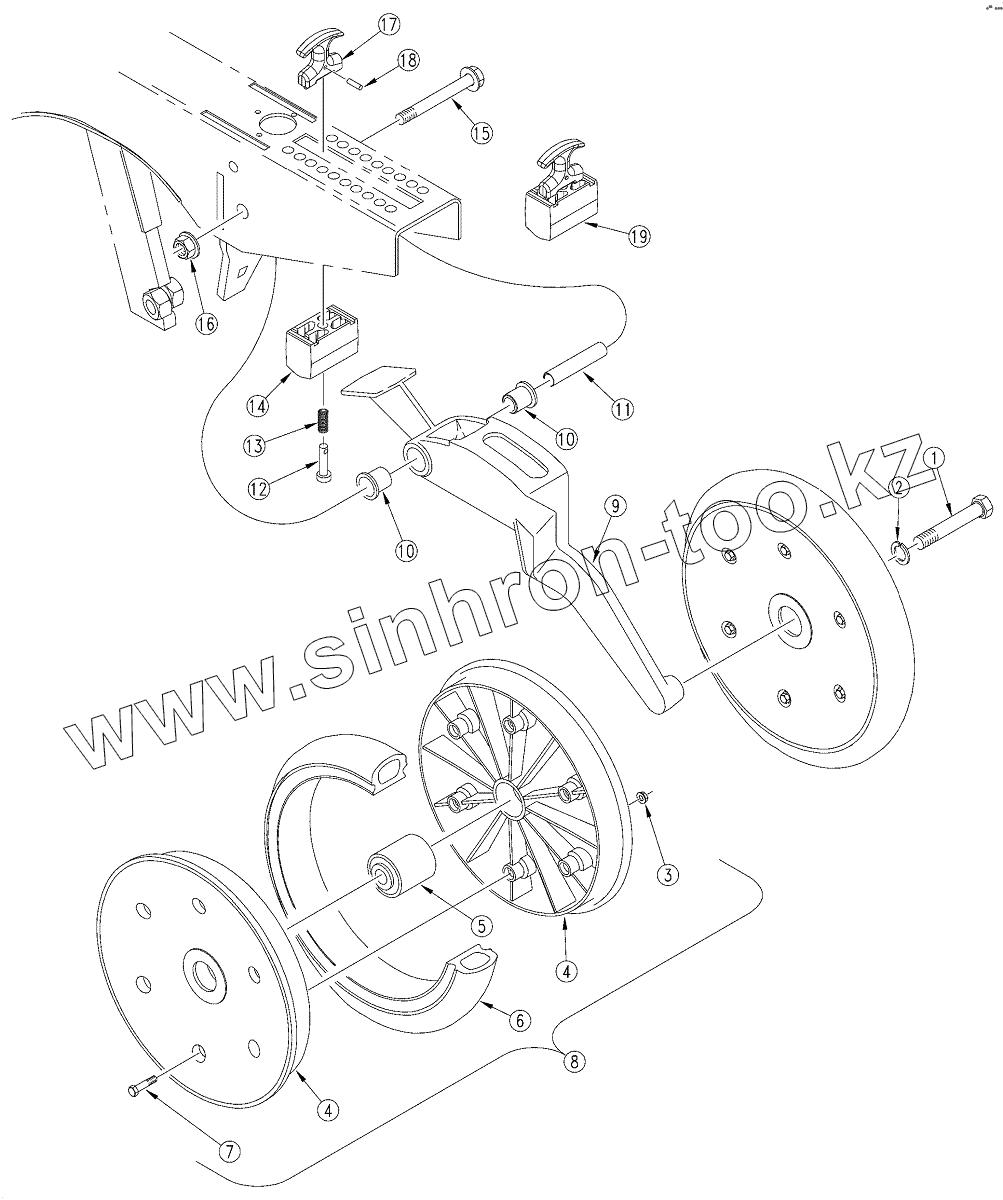

Каталог запасных частей к технике: Great Plains 3N-4010. 2" x 13" Single Press Wheel
1
2
3
4
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 802-058C | HHCS | |
| 2 | 804-022C | WASHER LOCK SPRING | |
| 3 | 803-088C | NUT HEX LOCK | |
| 4 | 817-296C | PRESS WHEEL RIM HALF | |
| 5 | 822-170C | BRG | |
| 6 | 814-159C | PRESS WHEEL TIRE | |
| 7 | 802-617C | HHFS | |
| 8 | 814-157C | PRESS WHEEL ASSEMBLY | |
| 9 | 199-042D | UNIVERSAL PW ARM MACH | |
| 10 | 817-084C | PARALLEL ARM PIVOT BUSHING | |
| 11 | 198-137D | PRESS WHEEL PIVOT TUBE | |
| 12 | 805-154C | PIN CLEVIS | |
| 13 | 807-106C | SPRING | |
| 14 | 817-347C | OPENER TRUNION | |
| 15 | 802-421C | HFS | |
| 16 | 803-169C | NUT HEX FLG. LOCK | |
| 17 | 817-328C | T-HANDLE ASSEMBLY | |
| 18 | 805-186C | PIN ROLL | |
| 19 | 122-202S | PW ADJUSTMENT TRUNNION ASSY |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
