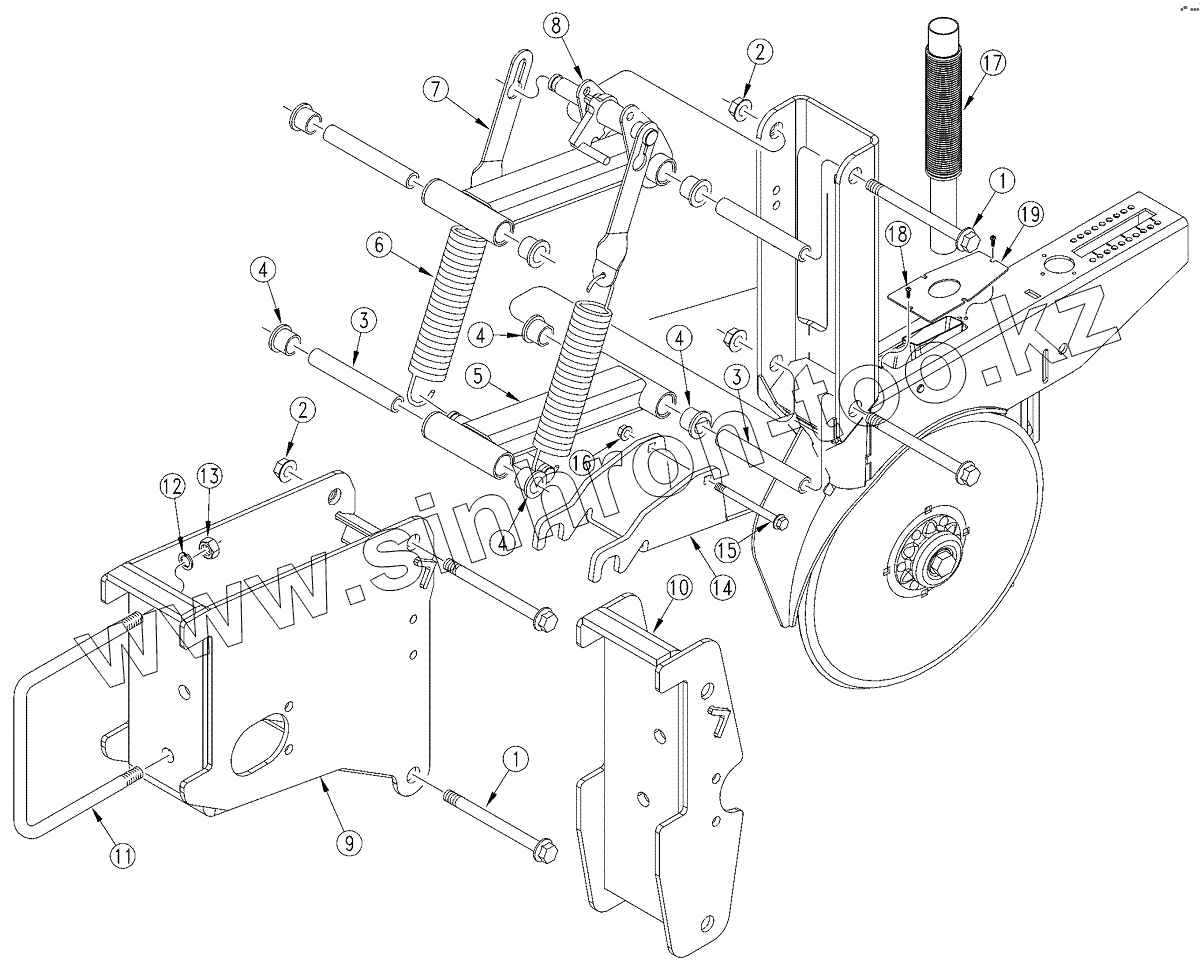

Каталог запасных частей к технике: Great Plains 3N-4010. 10 Series Opener Arms & Mounts
1
1
2
2
3
3
4
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 802-419C | HFS 1/2-13 X 5 3/4 | |
| 2 | 803-169C | NUT HEX FLG. LOCK | |
| 3 | 198-246D | SING OPENER INNER PIVOT TUBE | |
| 4 | 817-084C | PARALLEL ARM PIVOT BUSHING | |
| 5 | 198-619H | SING OPENER LOWER ARM WELDMENT | |
| 6 | 807-116C | SPRING EXT 1 5/8OD X 6.6X.177 | |
| 7 | 198-239D | 6 13/16 SPRING STRAP | |
| 8 | 198-618H | SING OPENER UPPER ARM WELDMENT | |
| 9 | 198-614H | PSS OPENER MOUNT REAR WLDMT | |
| 10 | 198-613H | PSS OPENER MOUNT FRONT WLDMT | |
| 11 | 806-053C | U-BOLT 5/8-11 X 7 1/32 X 6 1/2 | |
| 12 | 804-022C | WASHER LOCK SPRING | |
| 13 | 803-021C | NUT HEX | |
| 14 | 122-172D | 10P 20P UP FLOAT LIMITER | |
| 15 | 802-274C | HHCS 1/4-20X3 GR5 | |
| 16 | 803-007C | NUT-LOCK | |
| 17 | 816-037C | END WHEEL FERTILIZER HOSE | |
| 18 | 801-002C | SCREW HEX | |
| 19 | 196-849D | 3N-40 SEED HOSE CLAMP PLATE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
