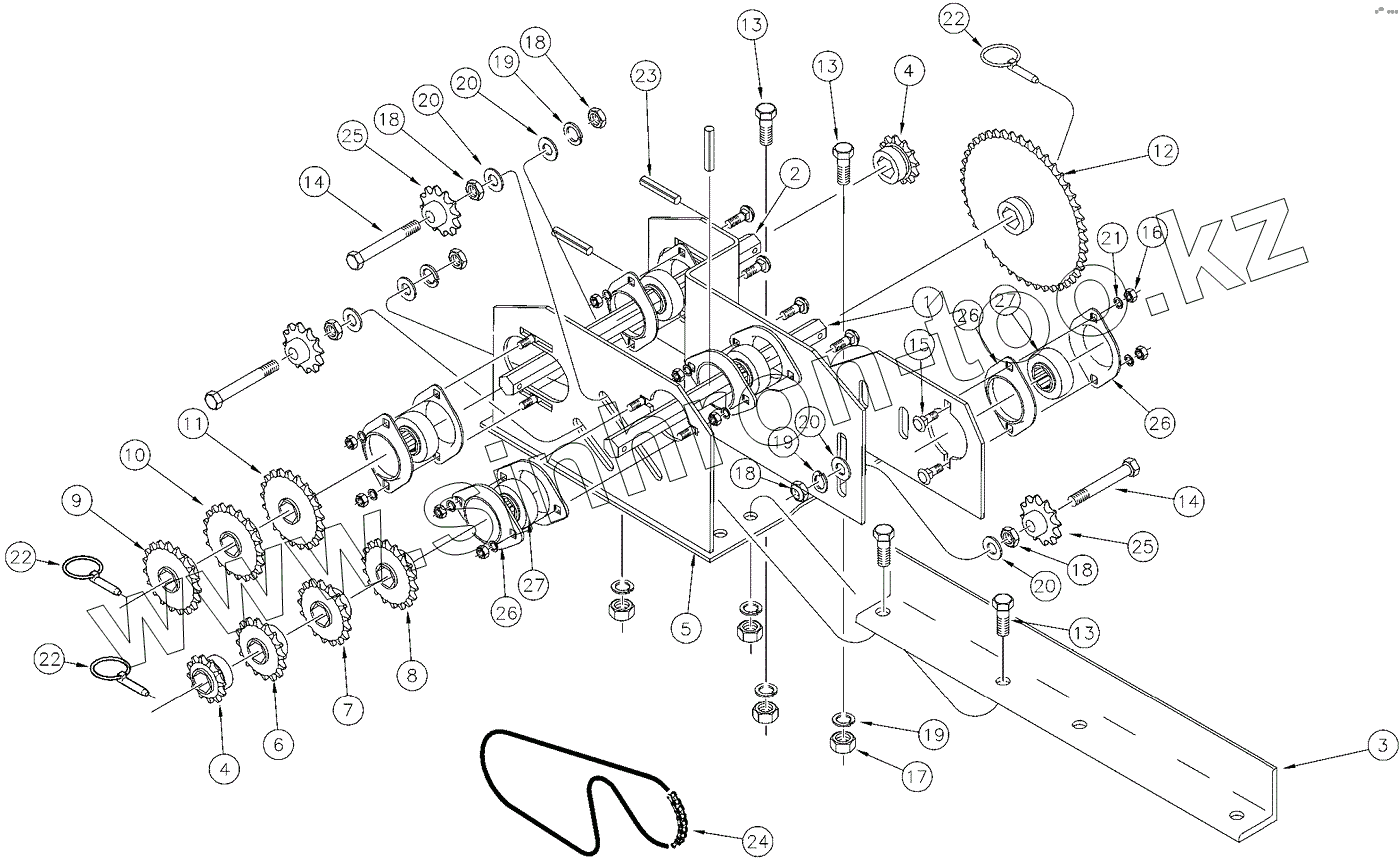

Каталог запасных частей к технике: Great Plains 2S-2600, 2S-2600F. Fertilizer Drive Subassembly
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
13
13
14
14
15
16
17
18
18
18
18
19
19
19
20
20
20
20
21
22
22
22
23
24
25
25
26
26
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 195-209D | HEX SHAFT | |
| 2 | 195-210D | HEX SHAFT | |
| 3 | 195-212D | ANGLE, FERTILIZER DRIVE MOUNT | |
| 4 | 808-260C | SPKT | |
| 5 | 195-145H | FERTILIZER DRIVE WELDMENT LH | |
| 5 | 195-250H | FERTILIZER DRIVE WELDMENT RH | |
| 6 | 195-153H | SPKT | |
| 7 | 195-154H | SPKT | |
| 8 | 195-155H | SPKT | |
| 9 | 195-156H | SPKT | |
| 10 | 195-157H | SPKT | |
| 11 | 195-158H | SPKT | |
| 12 | 195-159H | SPKT | |
| 13 | 802-034C | HHCS | |
| 14 | 802-041C | HHCS | |
| 15 | 802-282C | RHSNB | |
| 16 | 803-008C | NUT HEX | |
| 17 | 803-020C | NUT HEX | |
| 18 | 803-036C | NUT HEX JAM | |
| 19 | 804-015C | WASHER LOCK SPRING | |
| 20 | 804-113C | WASHER FLAT | |
| 21 | 804-009C | WASHER LOCK SPRING | |
| 22 | 805-240C | PIN LINCH | |
| 23 | 805-180C | PIN ROLL | |
| 24 | 136-027D | CHAIN RL | |
| 25 | 817-025C | NO | |
| 26 | 822-032C | FLANGETTE | |
| 27 | 822-119C | BRG |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
