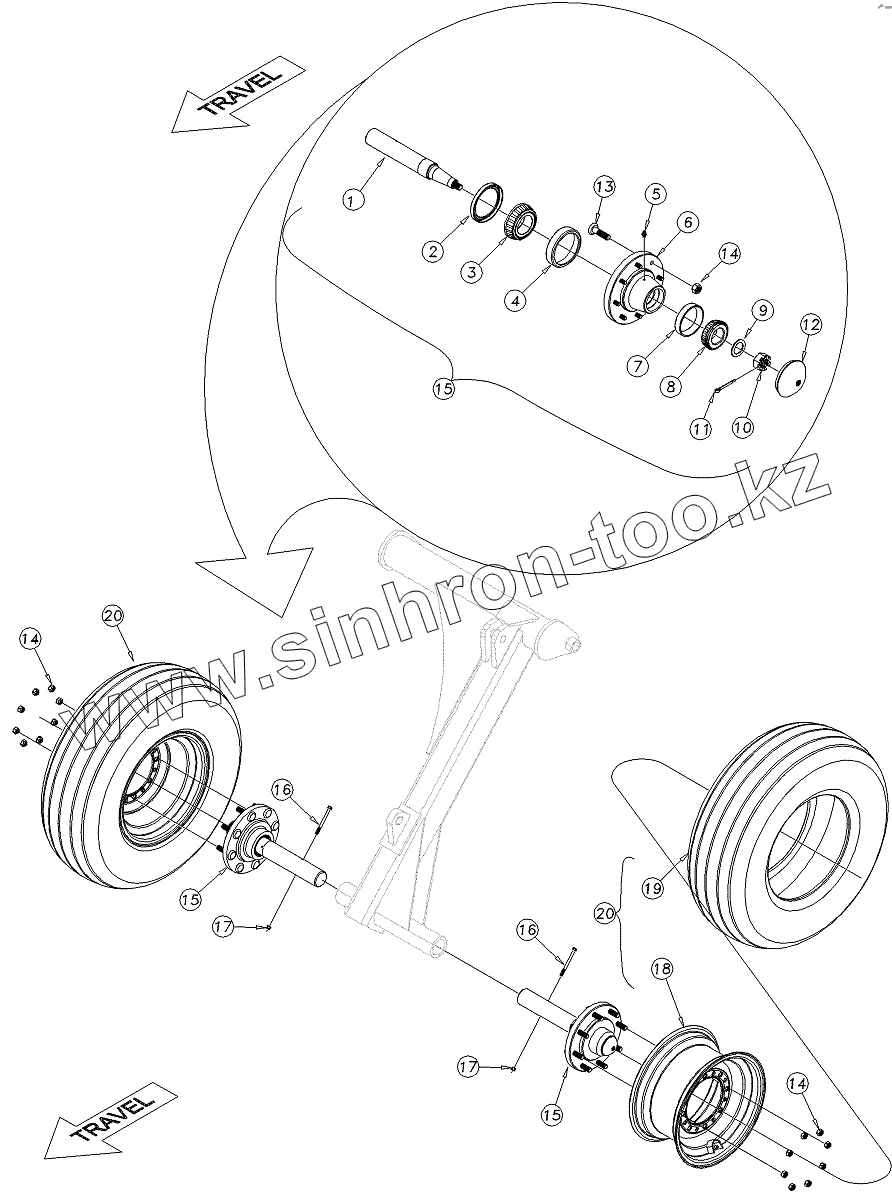

Каталог запасных частей к технике: Great Plains 1200TM - 4000TM. Wing Transport Assembly 1800-4000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
15
15
16
16
17
17
18
18
19
19
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 560-236D | AXLE SPINDLE 2.25X16.5 Q45-8B | |
| 2 | 816-529C | HUB SEAL Q458 (TCM 223063TB-H) | |
| 3 | 822-169C | BRG CONE 1.78ID LM603049 | |
| 4 | 822-168C | BRG CUP 3.06OD LM603011 | |
| 5 | 800-130C | GREASE ZERK STRAIGHT | |
| 6 | 815-229C | HUB 458 W/CUPS 8-BOLTS 8" BC | |
| 7 | 822-020C | BEARING CUP | |
| 8 | 822-021C | BEARING CONE | |
| 9 | 804-008C | WASHER FLAT 3/4 HARD USS | |
| 10 | 803-053C | NUT HEX SLOTTED | |
| 11 | 805-089C | PIN COTTER 5/32 X 1 1/2 LONG | |
| 12 | 890-781C | GREASE CAP 2.448X1.12X.25 | |
| 13 | 802-182C | HUB STUD 5/8-18X2 1/2 GR5 | |
| 14 | 803-219C | NUT LUG 5/8-18 X 90 DEG PLT | |
| 15 | 815-226C | HUB 8-BOLT SPNDL 2.25X16.5 458 | |
| 16 | 802-882C | HHCS 5/16-18X3 1/2 GR8 | |
| 17 | 803-166C | NUT HEX TOP LOCK 5/16-18 PLT | |
| 18 | 814-222C | WHEEL 15X8 8 BOLT WHITE | |
| 18 | 814-223C | WHEEL 15X10 8 BOLT WHITE | |
| 19 | 814-031C | TIRE | |
| 19 | 814-247C | TIRE 12.5LX 15 12 PLY | |
| 20 | 814-340C | TIRE/WHL 11LX15 12PLY8BLTWHT | |
| 20 | 814-248C | TIRE/WHL 12.5LX15 12 PLY WHITE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
