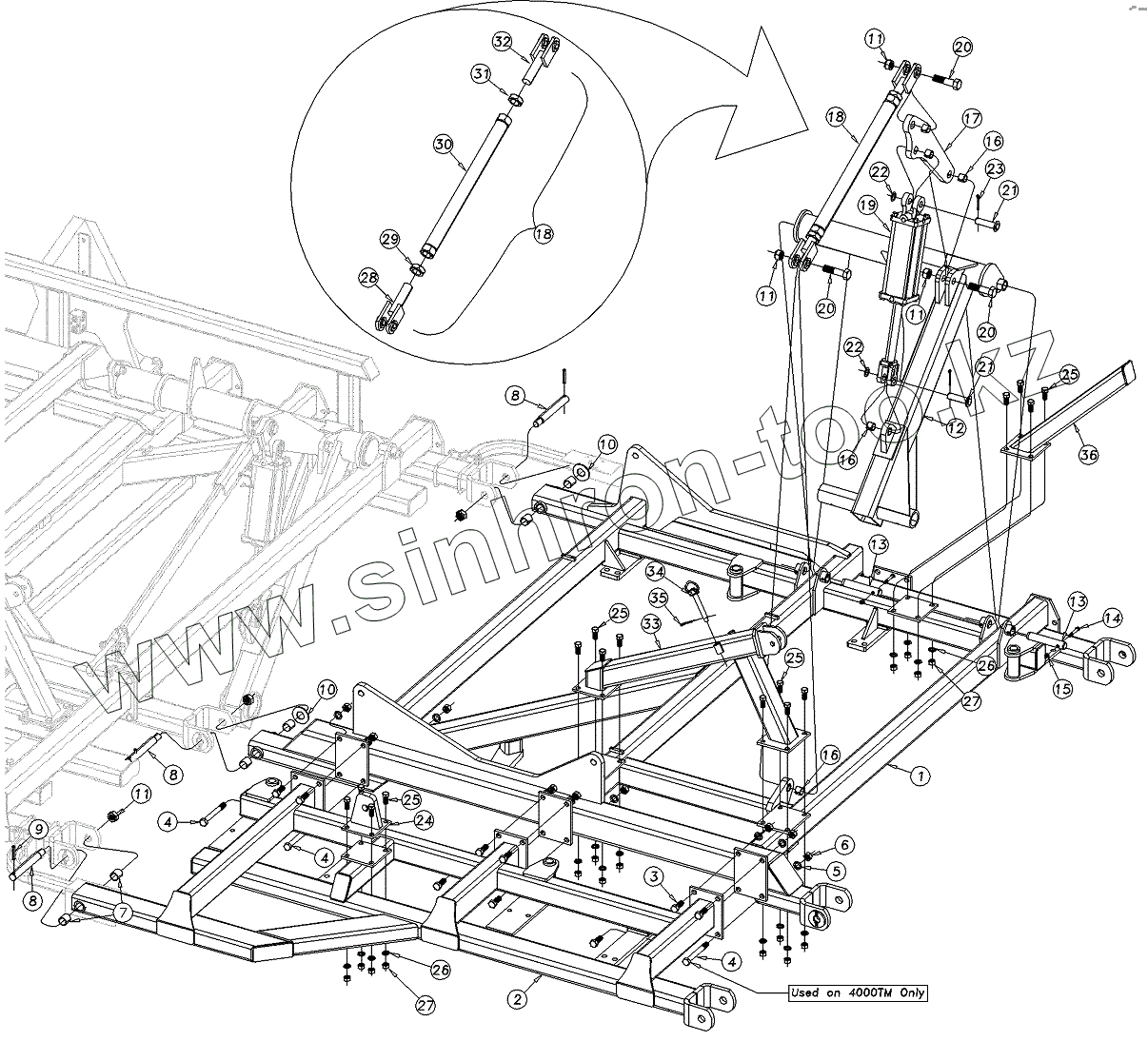

Каталог запасных частей к технике: Great Plains 1200TM - 4000TM. Wing & Lift Assembly 3500-4000
1
1
1
1
2
2
2
2
3
4
4
4
5
6
7
8
8
8
9
10
10
11
11
11
11
12
12
13
13
14
15
16
16
16
17
18
18
19
20
20
20
21
21
22
22
23
24
25
25
25
25
26
26
27
27
28
29
30
31
32
33
34
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 586-484H | WING 4000 IN RIGHT HAND | |
| 1 | 586-485H | WING 4000 IN LEFT HAND | |
| 1 | 586-479H | WING 3500 RIGHT HAND | |
| 1 | 586-480H | WING 3500 LEFT HAND | |
| 2 | 589-450H | 40 WING BRACE BAR LH | |
| 2 | 589-451H | 40 WING BRACE BAR RH | |
| 2 | 589-448H | 35 WING BRACE BAR LH | |
| 2 | 589-449H | 35 WING BRACE BAR RH | |
| 3 | 802-064C | HHCS 3/4-10X2 GR5 | |
| 4 | 802-095C | HHCS | |
| 5 | 804-023C | WASHER LOCK SPRING | |
| 6 | 803-027C | NUT HEX | |
| 7 | 817-922C | SLEEVE BEARING 1.25IDX1.50L | |
| 8 | 586-588D | HINGE PIN TURBO MAX | |
| 9 | 805-441C | PIN SPIROL 3/8X2 1/2 PLATED | |
| 10 | 804-035C | WASHER FLAT | |
| 11 | 803-316C | NUT HEX SIDE LOCK 1-8 PLT | |
| 12 | 586-247H | LH WHEEL ARM 3000TMX | |
| 12 | 586-245H | RH TQ TUBE -3000TMX | |
| 13 | 805-349C | PIN HINGE 1 1/4X7 HRDN PLT | |
| 14 | 802-623C | HHCS 3/8-16X2 1/4 GR8 SP THD | |
| 15 | 803-123C | NUT HEX TOP LOCK 3/8-16 PLT | |
| 16 | 890-005C | BUSHING CYL | |
| 17 | 586-541D | CYL MOUNT PLATE | |
| 18 | 586-446S | WING WHEEL TURNBUCKLE | |
| 19 | 810-517C | CYL REP 4.25X10X1.50 ROD (TIE) | |
| 20 | 802-073C | HHCS 1-8X4 GR5 | |
| 21 | 805-396C | PIN CLEVIS 1X3 1/8 USABLE | |
| 22 | 804-192C | WASHER MACH 1.5X1.00X.075 | |
| 23 | 805-058C | PIN COTTER | |
| 24 | 586-297H | WING STOP BRACKET | |
| 25 | 802-051C | HHCS | |
| 26 | 804-022C | WASHER LOCK SPRING | |
| 27 | 803-021C | NUT HEX | |
| 28 | 560-391H | TURNBUCKLE CLEVIS END 1 1/2-RH | |
| 29 | 803-063C | NUT HEX JAM 1 1/2-6 PLT | |
| 30 | 586-442H | TURNBUCKLE TUBE WELDMENT | |
| 31 | 803-364C | NUT HEX JAM 1 1/2-6 LH THD PLT | |
| 32 | 560-392H | TURNBUCKLE CLEVIS END 1 1/2-LH | |
| 33 | 589-453H | 40 OUTSIDE WING STOP FRONT | |
| 34 | 805-081C | PIN HITCH 3/4 X 4 3/8 | |
| 34 | 805-364C | PIN HITCH 3/4X3 | |
| 35 | 805-143C | PIN HAIR COTTER .120 PLT | |
| 36 | 589-452H | 40 OUTSIDE WING STOP REAR |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
