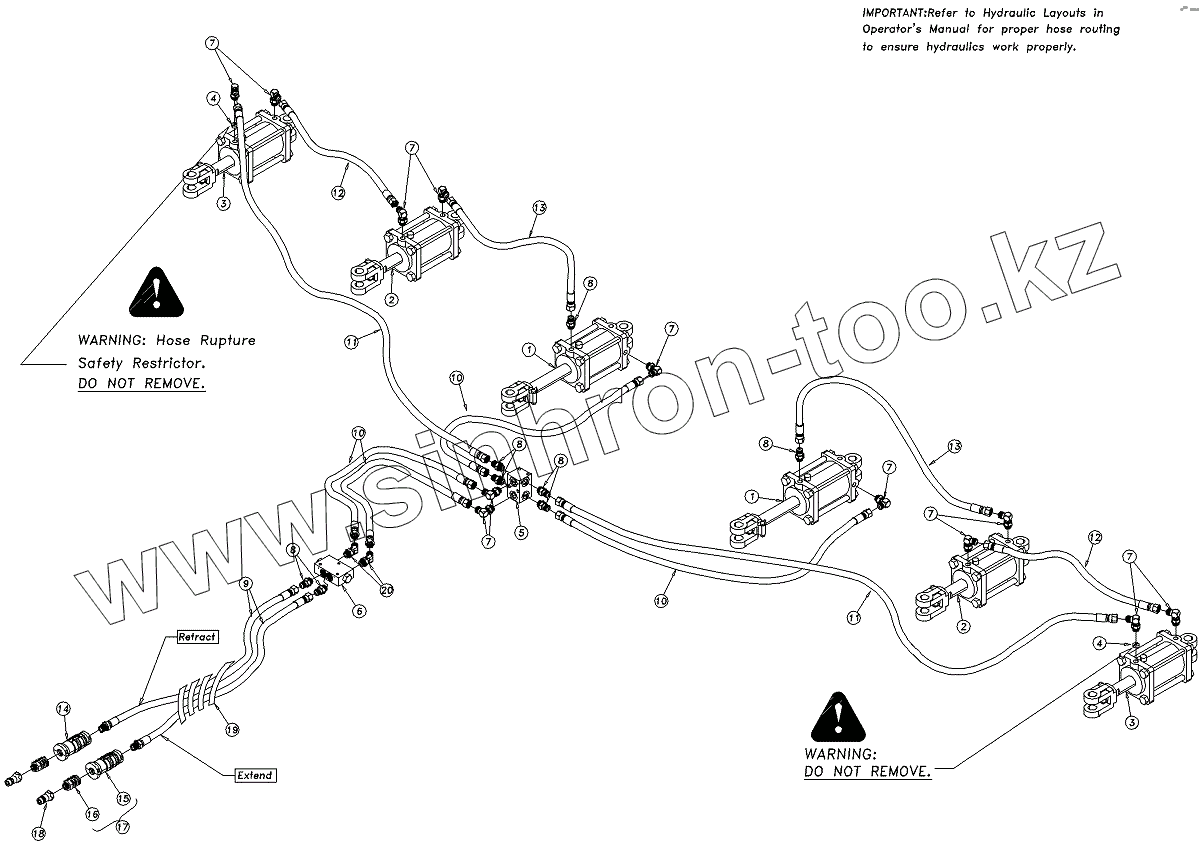

Каталог запасных частей к технике: Great Plains 1200TM - 4000TM. Hydraulic Gang Angle System 3500TM
1
1
2
2
3
3
4
4
5
6
7
7
7
7
7
7
7
8
8
8
8
8
9
10
10
10
11
11
12
12
13
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 810-847C | CYL REP 4.00X2.5X1.38 ROD (TIE | |
| 2 | 810-846C | CYL REP 3.75X2.5X1.38 ROD (TIE) | |
| 3 | 810-845C | CYL REP 3.5X2.5X1.25 ROD (TIE) | |
| 4 | 196-430D | ORIFICE PLATE | |
| 5 | 560-536D | DOUBLE HYD TEE BLOCK | |
| 6 | 810-599C | LOCK VALVE | |
| 7 | 811-063C | EL | |
| 8 | 811-088C | AD | |
| 9 | 811-735C | HH3/8R2 185 3/4MORB 3/4FJIC | |
| 10 | 811-670C | HH3/8R2 062 3/4FJIC | |
| 11 | 811-310C | HH3/8R2 198 3/4FJIC | |
| 12 | 811-997C | HH3/8R2 084 3/4FJIC | |
| 13 | 841-305C | HH3/8R2 108 3/4FJIC | |
| 14 | 811-827C | HG HANDLE - RED RET | |
| 15 | 811-914C | HG HANDLE - RED EXT | |
| 16 | 811-919C | AD | |
| 17 | 548-002S | HG PAIR - RED MORB-FORB | |
| 18 | 811-394C | CP | |
| 19 | 575-268D | HOSE WRAP,LARGE SIZE,SHORT(8") | |
| 20 | 811-690C | EL 45 3/4MORB 3/4MJIC |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
