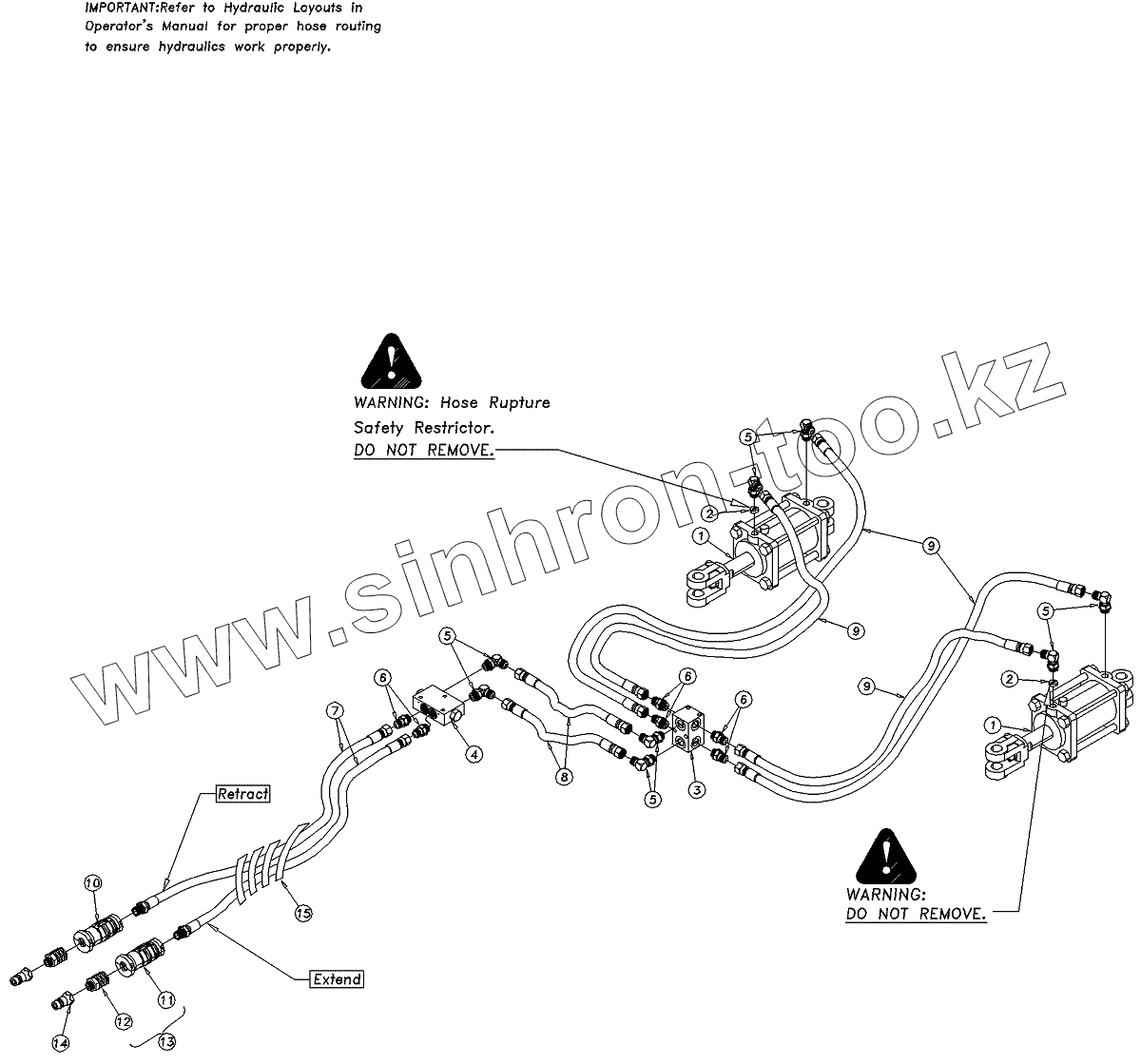

Каталог запасных частей к технике: Great Plains 1200TM - 4000TM. Hydraulic Gang Angle System 1200-1500TM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
4
5
5
5
5
6
6
6
7
8
9
9
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
1 810-741C CYL REP 3.25X2.5X1.25 ROD(TIE)
2 196-430D ORIFICE PLATE
3 560-536D DOUBLE HYD TEE BLOCK
4 810-599C LOCK VALVE
5 811-063C EL
6 811-088C AD
7 811-879C HH3/8R2 179 3/4MORB 3/4FJIC
8 811-640C HH3/8R2 016 3/4FJIC
9 811-245C HH3/8R2 074 3/4FJIC
10 811-827C HG HANDLE - RED RET
11 811-914C HG HANDLE - RED EXT
12 811-919C AD
13 548-002S HG PAIR - RED MORB-FORB
14 811-394C CP
15 575-268D HOSE WRAP,LARGE SIZE,SHORT(8")
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
