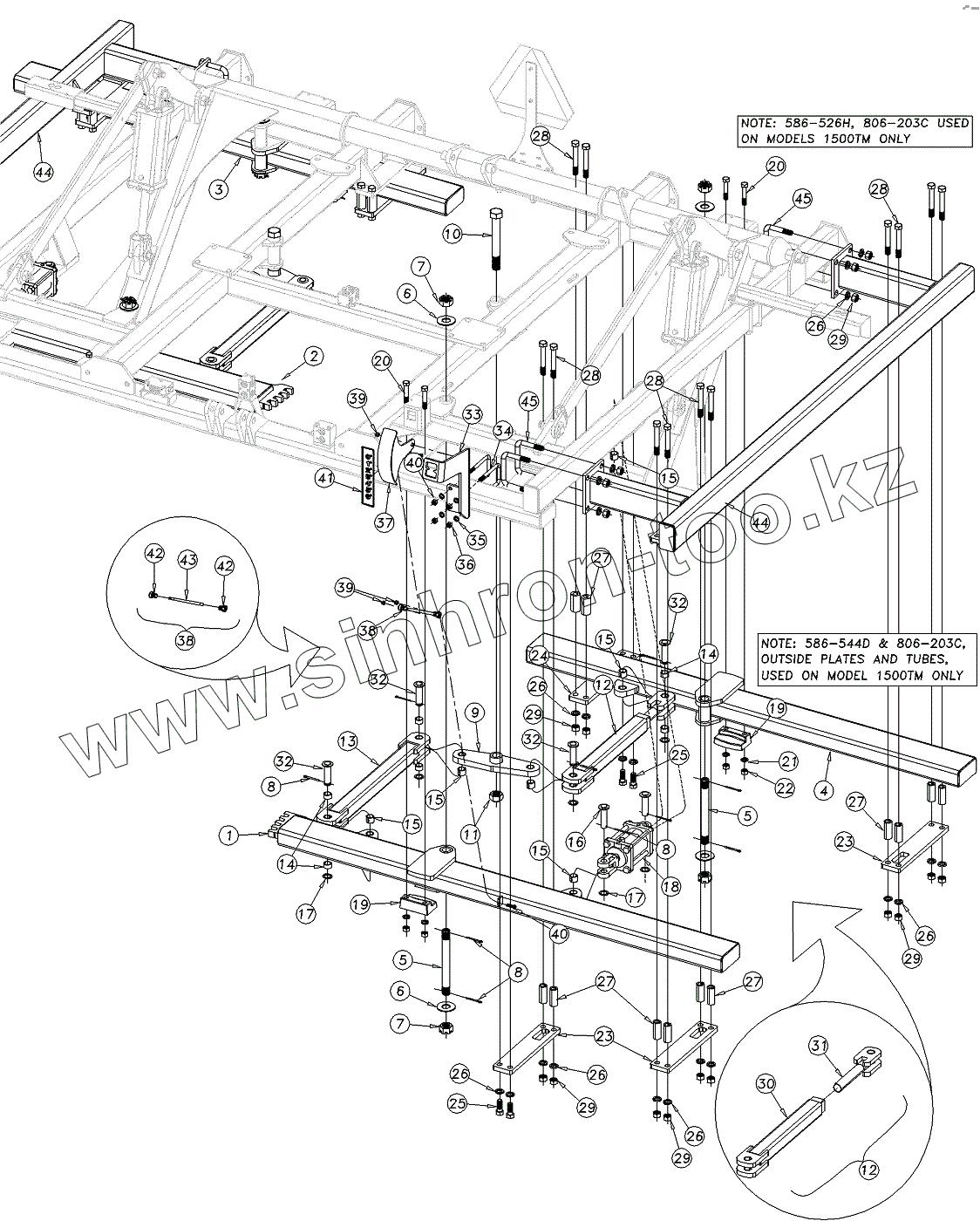

Каталог запасных частей к технике: Great Plains 1200TM - 4000TM. Center Gang Bar Assembly 1200-1500
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
8
9
10
11
12
12
13
14
14
15
15
15
15
15
16
17
17
18
19
19
20
20
21
22
23
23
24
25
25
26
26
26
26
26
26
27
27
27
27
28
28
28
28
29
29
29
29
29
30
31
32
32
32
32
33
34
35
36
37
38
38
39
39
40
40
41
42
42
43
44
44
45
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 586-394H | GANG BAR 1200 LH FRONT | |
| 1 | 586-390H | GANG BAR 1500 LH FRONT | |
| 2 | 586-395H | GANG BAR 1200 RH FRONT | |
| 2 | 586-391H | GANG BAR 1500 RH FRONT | |
| 3 | 586-393H | GANG BAR 1500 RH REAR | |
| 3 | 586-397H | GANG BAR 1200 RH REAR | |
| 4 | 586-392H | GANG BAR 1500 LH REAR | |
| 4 | 586-396H | GANG BAR 1200 LH REAR | |
| 5 | 586-589D | BOLT1 1/4X12 1/8 | |
| 6 | 804-035C | WASHER FLAT | |
| 7 | 803-079C | NUT HEX SLOTTED | |
| 8 | 805-058C | PIN COTTER | |
| 9 | 586-319H | ROCKER ARM | |
| 10 | 802-543C | HHCS | |
| 11 | 803-314C | NUT HEX TOP LOCK 1 1/4-7 PLT | |
| 12 | 586-325S | TURNBUCKLE ASSEMBLY | |
| 13 | 586-255H | LINK | |
| 14 | 890-143C | 1 1/4X1 X3/4HDR BUSHING | |
| 15 | 890-005C | BUSHING CYL | |
| 16 | 805-396C | PIN CLEVIS 1X3 1/8 USABLE | |
| 17 | 804-192C | WASHER MACH 1.5X1.00X.075 | |
| 18 | 810-741C | CYL REP 3.25X2.5X1.25 ROD(TIE) | |
| 19 | 812-402C | BRACKET | |
| 20 | 802-162C | HHCS 5/8-11X3 1/2 GR5 | |
| 21 | 804-022C | WASHER LOCK SPRING | |
| 22 | 803-021C | NUT HEX | |
| 23 | 586-544D | PLATE TORCHED | |
| 24 | 586-543D | PLATE TORCHED | |
| 25 | 802-064C | HHCS 3/4-10X2 GR5 | |
| 26 | 804-023C | WASHER LOCK SPRING | |
| 27 | 586-542D | TUBE RND | |
| 28 | 802-070C | HHCS 3/4-10X6 GR5 | |
| 29 | 803-027C | NUT HEX | |
| 30 | 586-256H | TURNBUCKLE | |
| 31 | 586-257H | TURNBUCKLE END | |
| 32 | 805-351C | PIN CLEVIS 1X3 1/4 USEABLE | |
| 33 | 586-299H | ANGLE GAUGE BRACKET | |
| 34 | 806-122C | U-BOLT 1/2-13X3 1/32X6 | |
| 35 | 804-015C | WASHER LOCK SPRING | |
| 36 | 803-020C | NUT HEX | |
| 37 | 586-300H | ANGLE GAUGE | |
| 38 | 586-301S | GAUGE LINK | |
| 39 | 803-123C | NUT HEX TOP LOCK 3/8-16 PLT | |
| 40 | 802-079C | HHCS | |
| 41 | 848-818C | DECAL TMX GAUGE | |
| 42 | 817-924C | 3/8"HEIM JOINT | |
| 43 | 586-539D | BAR RND-3/8THD | |
| 44 | 586-526H | 1500TM C-FRAME | |
| 45 | 806-203C | U-BOLT 3/4-10 X 5 1/32 X 4 1/2 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
