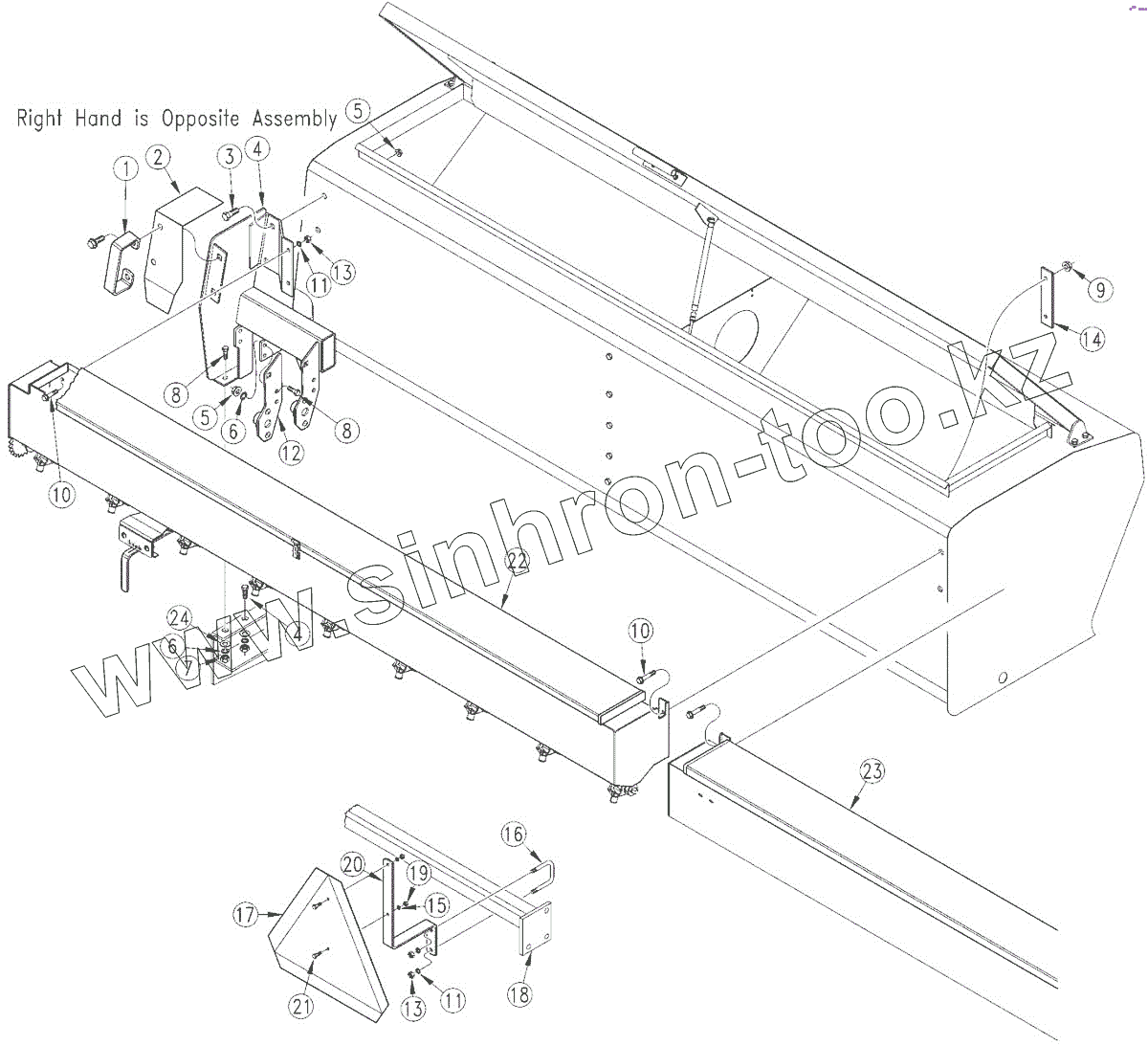

Каталог запасных частей к технике: Great Plains 1200, 1500, 2000. 2000 Small Seeds Box Mount

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
4
5
5
6
6
7
8
8
9
10
10
11
11
12
13
13
14
15
16
17
18
19
20
21
22
22
22
22
22
23
23
23
23
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 119-190D HANDLE
2 123-491D HANDLE MOUNT LH CHAIN GUARD
3 802-034C HHCS
4 123-827H 3PT SML SDS BOX MNT LH W/DRIVE
4 123-828H 3PT SML SDS BOX MNT RH W/DRIVE
5 803-169C NUT HEX FLG. LOCK
6 804-015C WASHER LOCK SPRING
7 803-020C NUT HEX
8 802-258C HHCS 1/2-13X1 GR5
9 803-209C NUT FLANGE LOCK
10 802-388C HFS
11 804-013C WASHER LOCK SPRING
12 123-482D BRG PLATE
13 803-014C NUT HEX
14 123-520D SEED BOX REINFORCEMENT STRAP
15 804-006C WASHER LOCK SPRING
16 806-004C U-BOLT 3/8-16 X 2 X 2 3/4
17 818-055C DECAL SLOW MOVING-GALV. BACKED
18 REAR 2" X 2" STEP MOUNTING TUBE REAR 2" X 2" STEP MOUNTING TUBE
19 803-006C NUT-HEX
20 123-523D SMV MOUNT BRACKET
21 801-018C SCREW RD HD
22 123-784H 3PT 20'-6 SML SDS BOX LH
22 123-786H 3PT 20'-7 SML SDS BOX LH
22 123-788H 3PT 20'-7 1/2 SML SDS BOX LH
22 123-790H 3PT 20'-8 SML SDS BOX LH
22 123-792H 3PT 20'-10 SML SDS BOX LH
23 123-785H 3PT 20'-6 SML SDS BOX RH
23 123-787H 3PT 20'-7 SML SDS BOX RH
23 123-789H 3PT 20'-7 1/2 SML SDS BOX RH
23 123-791H 3PT 20'-8 SML SDS BOX RH
23 123-793H 3PT 20'-10 SML SDS BOX RH
24 804-016C WASHER FLAT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
